Реферат



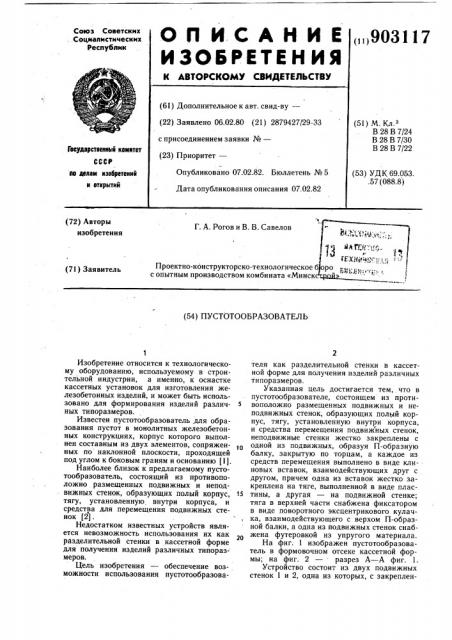

ОПИСАНИЕ

Союз Советских, Социалистических

Республик

„,>903117

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61 ) Дополнительное к авт. свид-ву— (22) Заявлено 06.02.80 (21) 2879427/29-33 с присоединением заявки №вЂ” (23) Приоритет—

Опубликовано 07.02.82. Бюллетень № 5

Дата опубликования описания 07.02.82 (51) М. К .

В 28 В 7/24

В 28 В 7/30

В 28 В 7/22

Гееударствеиный комитет (53) УДК 69.053. .57 (088.8) ао делен изобретений и открытий (72) Авторы изобретения

Г. А. Рогов и В. В. Савелов

Проектно-конструкторско-технологическое с опытным производством комбината «Минск (71) Заявитель (54) ПУСТОТООБРАЗОВАТЕЛЬ

Изобретение относится к технологическому оборудованию, используемому в строительной индустрии, а именно, к оснастке кассетных установок для изготовления железобетонных изделий, и может быть использовано для формирования изделий различных типоразмеров.

Известен пустотообразователь,для образования пустот в монолитных железобетонных конструкциях, корпус которого выполнен составным из двух элементов, сопряженных по наклонной плоскости, проходящей под углом к боковым граням и основанию (1).

Наиболее близок к предлагаемому пустотообразователь, состоящий из противоположно размещенных подвижных и неподвижных стенок, образующих полый корпус, 15 тягу, установленную внутри корпуса, и средства для перемещения подвижных стенок (2).

Недостатком известных устройств является невозможность использования их как разделительной стенки в кассетной форме для получения изделий различных типоразмеров.

Цель изобретения — обеспечение возможности использования пустотообразователя как разделительной стенки в кассетной форме для получения изделий различных типоразмеров.

Указанная цель достигается тем, что в пустотообразователе, состоящем из противоположно размещенных подвижных и неподвижных стенок, образующих полый корпус, тягу, установленную внутри корпуса, и средства перемещения подвижных стенок, неподвижные стенки жестко закреплены с одной из подвижных, образуя П-образную балку, закрытую по торцам, а каждое из средств перемещения выполнено в виде клиновых вставок, взаимодействующих друг с другом, причем одна из вставок жестко закреплена на тяге, выполненной в виде пластины, а другая — на подвижной стенке; тяга в верхней части снабжена фиксатором в виде поворотного эксцентрикового кулачка, взаимодействующего с верхом П-образной балки, а одна из подвижных стенок снабжена футеровкой из упругого материала.

На фиг. 1 изображен пустотообразователь в формовочном отсеке кассетной формы; на фиг. 2 — разрез А — А фиг. 1.

Устройство состоит из двух подвижных стенок 1 и 2, одна из которых, с закреплен903117 ными боковыми стенками 3 и 4, представляет собой П-образную балку, закрытую по торцам, а другая выполнена в виде пластины с футеровкой 5 из упругого материала. Внутри П-образной балки находятся клиновые вставки 6 и 7, одна из которых жестко закреплена на тяге 8, выполненной в виде пластины, другая — на подвижной стенке 2. Тяга 8 с помощью тяги 9 соединена с фиксатором 10, выполненным в виде поворотного эксцентрикового кулачка, взаимодействующего. с верхом П-образной балки.

Подвижные стенки 1 и 2 контактируют с паровыми разделительными стенками 11 и 12 кассетной формы.

Работает устройство следующим образом.

Установив пустотообразователь в формовочный отсек кассетной формы в заданное положение, поворачивает фиксатор 10 до соприкосновения его с верхней частью паровой разделительной стенки 12. При этом перемещается вверх связанная с фиксатором 10 посредством тяги 9 тяга 8. Вследствие взаимодействия клиновых вставок 6 и 7 возникает раздвигающее усилие, и подвижная стенка 2 прижимается футеровкой 5 к паровой разделительной стенке 11. Футеровка 5, деформируясь, уплотняет по периметру зазоры между подвижными стенками l и2.

Таким образом проиеходит фиксация устройства в заданном положении и его герметизация. В процессе распалубки оно легко снимается, так как не прикрепляется к формующим поверхностям формовочного отсека.

Использование предлагаемого устройства упрощает переналадку кассетной формы и позволяет быстро устанавливать и фиксировать пустотообразователь в. любом заданном месте формовочного отсека при переналадке кассетной формы на изготовление изделий различных типоразмеров.

Формула изобретения

l. Пустотообразователь, состоящий из противоположно размещенных подвижных и неподвижных стенок, образующих полый корпус, тягу, установленную внутри корпуса, и средства для перемещения подвижных стенок, отличающийся тем, что, с целью возможности использования пустотообразователя как разделительной стенки в кассетной форме для получения изделий различных типоразмеров, неподвижные стенки жестко скреплены с одной из подвижных, образуя

П-образную балку, закрытую по торцам, а каждое из средств перемещения выполнено в виде клиновых вставок, взаимодействующих одна с другой, причем одна из клиновых вставок жестко закреплена на тяге, выполненной в виде пластины, а другая — на подвижной стенке.

2. Пустотообразователь по п. 1, отличающийся тем, что тяга в верхней части снабжена фиксатором, выполненным в виде поворотного эксцентрикового кулачка, взаимодействующего с верхом П-образной балки.

3. Пустотообразователь по п. 1, отличающийся тем, что одна из подвижных стезо нок снабжена футеровкой из упругого материала.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 655543, кл. В 28 В 7/30, 1977. .2. Авторское свидетельство СССР № 95121, кл. Е 04 G 21/14, 1951.
