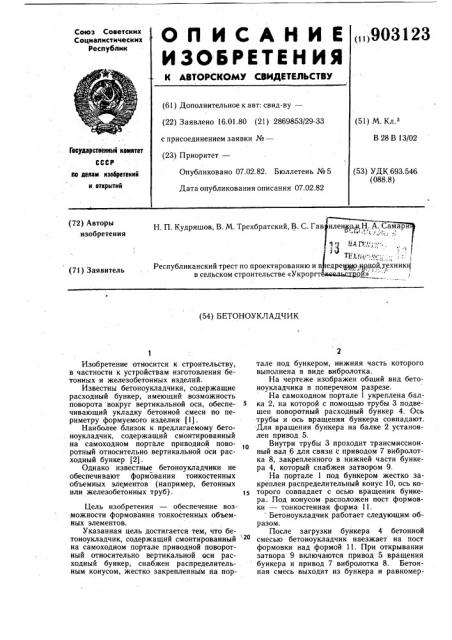

ОП ИСАЫИЕ
ИЗО6РЕТЕЫ ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ »903123
Союз Советских
Социалистических
Республик (61) Дополнительное к авт: свид-ву— (22) Заявлено 16.01.80 (21) 2869853/29-33 с присоединением заявки №вЂ” (23) Приоритет—
Опубликовано 07.02.82. Бюллетень № 5
Дата опубликования описания 07.02.82 (51) М. Кл.з
В 28 В 13/02
Гееудерственнь!й немнтет
СССР (53) УДК 693.546 (088.8) ло денем кзееретеннй и еткрытий (72) Авторы изобретения
Н. П. Кудряшов, В. М. Трехбратский, В. С. Гав
14,. ", !
Т1 . ) />л "° >".
Республиканский трест по проектированию и в едреуен .нрвой техник (l (71) Заявитель в сельском строительстве «Укрорггбмешсхрой» " (54) БЕТОНОУКЛАДЧИК
Изобретение относится к строительству, в частности к устройствам изготовления бетонных и железобетонных изделий.
Известны бетоноукладчики, содержащие расходный бункер, имеющий возможность поворота вокруг вертикальной оси, обеспечивающий укладку бетонной смеси по периметру формуемого изделия (1).
Наиболее близок к предлагаемому бетоноукладчик, содержащий смонтированный на самоходном портале приводной поворотный относительно вертикальной оси расходный бункер (2).
Однако известные бетоноукладчики не обеспечивают формования тонкостенных объемных элементов (например, бетонных или железобетонных труб).
Цель изобретения — обеспечение воз-можности формования тонкостенных объемных элементов.
Указанная цель достигается тем, что бетоноукладчик, содержащий смонтированный на самоходном портале приводной поворотный относительно вертикальной оси расходный бункер, снабжен распределительным конусом, жестко закрепленным на портале под бункером, нижняя часть которого выполнена в виде вибролотка.
На чертеже изображен общий вид бетоноукладчика в поперечном разрезе.
На самоходном портале 1 укреплена балка 2, на которой с помощью трубы 3 подвешен поворотный расходный бункер 4. Ось трубы и ось вращения бункера совпадают.
Для вращения бункера на балке 2 установлен привод 5.
Внутри трубы 3 проходит трансмиссионный вал 6 для связи с приводом 7 вибролотка 8, закрепленного в нижней части бункера 4, который снабжен затвором 9.
На портале 1 под бункером жестко закреплен распределительный конус 10, ось которого совпадает с осью вращения бункера., Под конусом расположен пост формовки — тонкостенная форма 11. Бетоноукладчик работает следующим образом.
После загрузки бункера 4 бетонной смесью бетоноукладчик наезжает на пост формовки над формой 11. При открывании затвора 9 включаются привод 5 вращения бункера и привод 7 вибролотка 8 Бетонная смесь выходит из бункера и равномер903123
Формула изобретения
Составитель В. Галкин
Редактор Б. Федотов Техред А. Бойкас Корректор О. Билак
Заказ 12533/22 Тираж 603 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5
Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4 ным валиком укладывается на поверхность распределительного конуса 10, откуда, также равномерно, по всему его периметру тонким слоем стекает в форму 11.
Данное изобретение позволяет качественно формовать тонкостенные объемные элементы и упростить конструкцию бетоноукладчика.
1Ю
Бетоноукладчик, содержащий смонтированный на самоходном портале приводной поворотный относительно вертикальной оси расходный бункер, отличаощийся тем, что, с целью обеспечения возможности формования тонкостенных объемных элементов, он снабжен распределительным конусом, жестко закрепленным на портале под бункером, нижняя часть которого выполнена в виде вибролотка.
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР № 537821, кл. В 28 В 13/02, 1973.
2. Авторское свидетельство СССР
Мо 1 18747, кл. В 28 В 13/02, 1958.
