Прибор для вычерчивания кривых

Прибор для вычерчивания кривых

Иллюстрации

Показать все

Реферат



Союз Советскик

Социалистическик

Республик

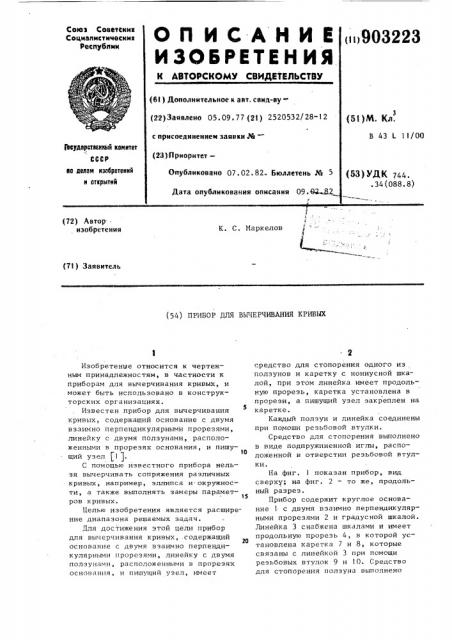

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ а 903223 (6! ) Дополнительное к авт. санд-ву (22) Заявлено 05, 09. 77 (2! ) 2520532/28-12 с присоединением заявки Мв— (23) Приоритет—

Опубликовано 07.02.82.. Бюллетень №

{51)M. Кл.

В 43 1 11/00 (Ъоудврстеанвiii комитет

СССР ао делом изобретений и открытий (53) УЙК 744. . 34 (088, 8) Дата опубликования описания 09.9232„ (72) Автор . изобретения

К. С. Маркелов (7I) Заявитель (54) ПРИБОР ДЛЯ ВЫЧЕРЧИВАНИЯ КРИВЫХ

Изобретение относится к чертежным принадлежностям, в частности к приборам для вычерчивания кривых, и может быть использовано в конструкторских организациях.

Известен прибор для вычерчивания кривых, содержащий основание с двумя взаимно перпенцикулярными прорезями, линейку с двумя ползунами, расположенными в прорезях основания, и пишущий узел Г1 1.

С помощью известного прибора нельзя вычерчивать сопряжения различных кривых, например, эллипса и.окружности, а также выполнять замеры парамет35 ров кривых.

Целью изобретения является расширение диапазона решаемых задач.

Для достижения этой цели прибор для вычерчивания кривых,.содержащий основание с двумя взаимно перпендикулярными прорезями, линейку с двумя ползунами, расположенными в прорезях основания, и пишущий узел, имеет средство для стопорения одного иэ ползунов и каретку с нониусной шкалой, при этом линейка имеет продольную прорезь, каретка установлена в прорези, а пишущий узел закреплен на каретке.

Каждый ползун и линейка соединены при помощи резьбовой втулки.

Средство для стопорения выполнено в виде подпружиненной иглы, расположенной в отверстии резьбовой втулки.

На фиг. 1 показан прибор, вид сверху; на фиг. 2 — то же, продольный разрез.

Прибор содержит круглое основание 1 с двумя взаимно перпендикулярными прорезями 2 и градусной шкалой.

Линейка 3 снабжена шкалами и имеет продольную прорезь 4, в которой установлена каретка 7 и 8, которые связаны с линейкой 3 при помощи резьбовых втулок 9 и 1О. Средство для стопорения ползуна выполнено

903223 в виде подпружиненной иглы 11, расположенной в отверстии резьбовой втулки 9. Для предотвращения больших прогибов линейки 3 она снабжена опорой 12. Каретка 5 имеет нониусную шкалу. Положение полэуна 8 и пишущего узла 6 на линейке 3 фиксируется при помощи шкал на линейке 3 и нониусной шкалы каретки 5. Для фиксации на плоскости основание 1 име- 10 ет фиксирующие иглы.

Прибор работает следующим образом.

Для вычерчивания эллипса необходимо с помощью шкал установить его 15 параметры. АС вЂ” длина большой полуоси; ВС . — длина малой полуоси.

При повороте линейки 3 ползуны 7 и 8 перемещаются по прорезям 2, а пишущий узел 6 (точка С) описывает рф эллипс.

При построении окружности ползун

7 стопорят иглой 11 в нужном месте, а ползун 8 выводят из прорези 2, точка С при этом опишет окружность 2S с центром в точке А.

При помощи градусной шкалы основания 1 и нониусной шкалы каретки 5 можно строить отдельные точки различных кривых, что удобно выполнять в И1 полярных координатах. Для сопряжения эллипса и окружности нужно, построив эллипсную часть кривой, как указано вьппе, за —фиксировать ползчн 7, вывести пол4 зун 8 из прорези 2 и проводить далее окружность, Применение предлагаемого прибора позволит повысить производительность труда при выполнении графических работ °

Формула изобретения

1 ° Прибор для вычерчивания кривых, содержащий основание с двумя взаимно перпендикулярными прорезями, линейку с двумя ползунами, расположенными в прорезях основания, и пишущий узел, о т л и ч а ю— шийся тем, что, с целью расширения диапазона решаемых задач, он имеет средство для стопорения одного из ползунов и каретку с нониусной шкалой, при этом линейка имеет продольную прорезь, каретка установлена в прорези, а пишущий узел закреплен на каретке.

2. Прибор по п. 1, о т л и ч аю шийся тем, что каждый ползун и линейка соединены при помощи резьбовой втулки.

3. Прибор по п. 1, о т л и ч а ю шийся тем, что средство для стопорения выполнено в виде подпружиненной иглы, расположенной в отверстии резьбовой втулки.

Источники информации, принятые во внж ание при экспертизе

Авторское свидетельство СССР

9 548447, кл. В 43 L 11/00, 1975.
