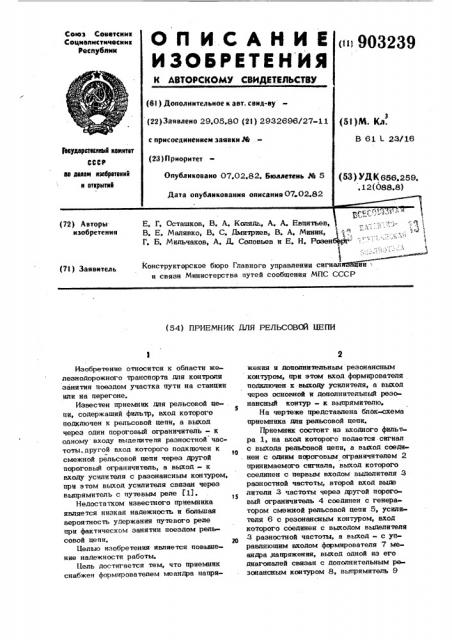

В. Е. Малявко, В, С. дмитриев, В. А, Минин, Г, Б. Мильчаков, А. Д. Соловьев и Е. Н. Розен рг" ::

Конструкторское бюро Главного управления сигнал я связи Министерства путей сообшения МПС СССР (71) Заявитель (54) ПРИЕМНИК ЙЛЯ РЕЛЬСОВОЙ UEflH

Изобретение очносится к области железнодорожного транспорта для контроля занятия поездом участка пути на станции или на перегоне.

Известен приемник дпя рельсовой це- .

5 пи, содержаший фильтр, вход которого подключен к рельсовой цепи, а выход через один пороговый ограничитель — к одному входу выдепителя разностной частоты,другой вход которого подключен к смежной рельсовой цепи через другой пороговый ограничитель, а выход - к входу усилителя с разонансным контуром, при этом выход усилителя связан через выпрямитель с путевым реле Eil

Недостатком известного приемника является низкая надежность и большая вероятность удержания путевого реле при фактическом занятии поездом рельсовой цепи.

Белью изобретения является повышение надежности работы.

Пель достигается тем, что приемник снабжен формирователем меандра напряженин и дополнительным резонансным контуром, при этом вход формирователя подключен к выходу усилителя, а выход через основной и дополнительный резонансный контур — к выпрямителю, На чертеже представлена блок-схема приемника дпя рельсовой цепи.

Приемник состоит из входного фильм. ра 1, на вход которого подается сигнал с выхода рельсовой цепи, а выход соединен с одним пороговым ограничителем 2 принимаемого сигнала, выход которого соединен с первым входом выделителя 3 разностной частоты, второй вход выдв лителя 3 частоты через другой пороговый ограничитель 4 соединен с генератором смежной рельсовой цепи 5, усиля теля 6 с резонансным контуром, вход которого соединен с sbKolloM выделителя

3 разностной частоты, а выход - с управляюшим входом формирователя 7 ме андра,напряжения, Bbixoll одной из его диагоналей связан с дополнительным резонансным контуром 8, выпрямитель 9

903239 ется сопротивление переходов ключа по стоянного тока, снижается добротность и напряжение на реле 10. Такое же снижение происходит при обрыве конденсато$ ра 12, служащего одновременно фильтруюшим элементом источника питания 11, так как последовательно резонансному контуру включается резистор 13, соединен с путевым реле 10, вторая диагональ формирователя 7 подключена к источнику питания 1 1, параллельно которому включен конденсатор 12, а в один из полюсов включен резистор 13, обшая точка которых связана с третьим входом выделителя 3 разностной частоты.

Приемник работает следуюшим образом.

При подаче сигнала с выхода рельсовой цепи на вход настроенного на час.=. тоту принимаемого сигнала входного фильтра 1, служашего для зашиты приемника от мешаюших влияний, при величине, превышаюшей порог, срабатывает пороговый 15 ограничитель 2 приемного.сигнала. С его выхода сигнал с частотой, равной частоте принимаемого сигнала, но постоянный по величине не зависит от величины на его входе и поступает на первый Zo вход выделителя 3 разностной частоты, выполненного на триггере, а на второй вход поступает сигнал с частотой, равной частоте генератора смежной рельсовой цепи 5, но также постоянный по ве- 25 личине, так как он проходит через дру гой пороговый ограничитель 4. Если разностная частота принимаемого сигнала и сигнала генератора смежной рельсовой цепи 5 совпадает с частотой настройки 30 резонансного контура усилителя 6, то на управляюшем входе формирователя 7 меандра напряжения появляются управляюшие сигналы. Формирователь 7 начинает переключаться с разностной частотой.

На входе резонансного контура 8 появляется сигнал разностной частоты, который, пройдя через резонансный контур 8 и выпрямитепь, возбуждает путевое репе 10.

При этом при мапых сигналах на управпя- щ юших входах формирователя 7 увеличиваТаким образом повышается надежность и безопасность работы приемника, упрошается конструкция.

Формула изобр етения

Приемник для рельсовой цепи, сойержаший фильтр, вход которого подключен к рельсовой цепи, а выход через один пороговый ограничитель — к одному входу выделителя разностной частоты, другой вход которого подключен к смежной рельсовой цепи через другой пороговый ограничитель, à выход - к входу усилителя с резонансным контуром, при этом выход усилителя связан через выпрямитель с путевым реле, о т л и ч а ю ш и и с я тем, что, с целью повышения надежности его в работе, он снабжен формирователем меандра напряжения и дополнительным резонансным контуром, при этом вход формирователя подключен к выходу усилителя, а выход через основной и дополнительный резонансный контур — к выпрямителю, Источники информации, принятые во внимание при экспертизе

1. Леонов А. А. Техническое содержание автоматической локомотивной сигнализации и автостопов. М., "Транспорт, 1974, с. 27-28, р. 10,а.
