Реферат



ль оаззз

Класс 42/, 13оз

СССР

НА7 |; ир»

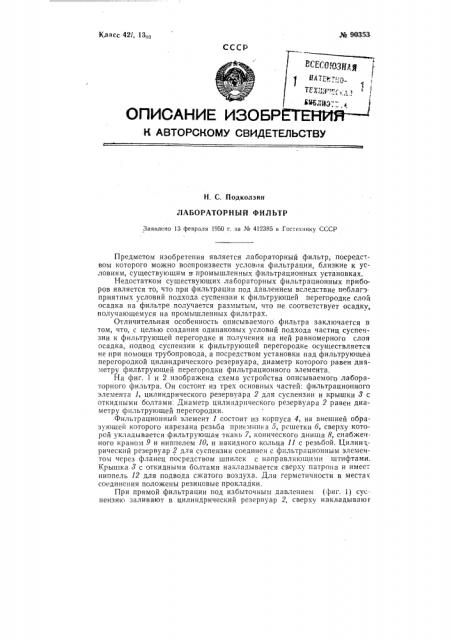

Т А.",, .Р: -.г, БЩдцу"ОПИСАНИЕ ИЗОБРЕТЕНИЯ вЂ”

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

H. С. Подколзин

ЛАБОРАТОРНЪ|Й ФИЛЬТР

Заявлено 13 февраля 1950 r. за ЛЪ 412385 в Гослехнику СССР

Предметом изобретения является лабораторный фильтр, посредстВоМ которого можно воспроизвести услов ill фильтрации, близкие к условиям, существующим в промышленных фильтрационных установках.

Недостатком существующих лабораторных фильтрационных приборов является то, что при фильтрации под давлением вследствие неблагоприятных условий подхода суспензии к фильтрующей перегородке слой осадка на фильтре получается размытым, что не соответствует осадку, получающемуся на промышленных фильтрах.

Отличительная особенность описываемого фильтра заключается в том, что, с целью создания одинаковых условий подхода частиц суспензии к фильтрующей перегордке и получения на ней равномерного слоя осадка, подвод суспензии к фильтрующей перегородке осуществляется не при помощи трубопровода, а посредством установки над фильтрующей перегородкой цилиндрического резервуара, диаметр которого равен диаметру фил6трующей перегородки фильтрационного элемента, На фиг. 1 и 2 изображена схема устройства описываемого лабораторного фильтра. Он состоит из трех основных частей: фильтрационного элемента 1, цилиндрического резервуара 2 для суспензии и крышки 3 с откидными болтами. Диаметр цилиндрического резервуара 2 равен диаметру фильтрующей перегородки.

Фильтрационный элемент 1 состоит из корпуса 4, на внешней образующей которого нарезана резьба приемника 5, рсшетки 6, сверху которой укладывается фильтрующая ткань 7, конического днища 8, снабженного краном 9 и ниппелем 10, и накидного кольца 11 с резьбой. Цилиндрический резервуар 2 для суспензии соединен с фильтрационным элементом через фланец посредством шпилек с направляющими штифтами.

Крышка 8 с откидными болтами накладывается сверху патрона и имее-, ниппель 12 для подвода сжатого воздуха. Для герметичности в местах соединения положены резиновые прокладки.

При прямой фильтрации под избыточным давлением (фиг. 1) суспензию заливают в цилиндрический резервуар 2, сверху накладываюг

¹ 90353 крышку 8, которую затягивают откидными болтами. Сжатый воздух из баллона через редуктор поступает в цилиндрический резервуар. Открывают спускной кран 9. Твердые частицы суспензии задерживаются фильтрующей тканью 7, а жидкая фаза выходит через спускной кран 9 в мерники.

При прямой фильтрации под вакуумом перепад давления по обе стороны фильтрующей перегородки осуществляется посредством разрежения создаваемого Làêóóì-насосом. При работе под вакуумом верхняя крышка 3 снимается. Работа фильтрационного патрона под вакуумом аналогична работе его под избыточным давлением.

В случае обратной фильтрации под вакуумом цилиндрический резервуар 2 снимают, а фильтрационный элемент 1 используют как вакуумную подсосную воронку.

В ванну 18 (фиг. 2) с залитой суспензией опускают фильтрационный элемент 1, открывают кран 9. Твердые частицы задерживаются фильтрующей гиканью 7, а фильтрат идет в сборники фильтрата. В течение всей операции филыроваi;ия суспензия в ванне равномерно размешивается.

Перепад давления по обе стороны фильтрующей перегородки контролируется вакуум-метром, который присоединяется к ниппелю 10.

Во всех случаях при использовании описываемого лабораторного фильтра осадок на фильтре ложится равномерным слоем и не имеет вымоин.

Предмет изобретения

Лабораторный фильтр, выполненный в виде фильтрационного элемента с расположенным над ним резервуаром для фильтруемой среды, от ли ч а ю lll,и йс я тем, что, с целью получения на фильтрующей перегородке равномерного слоя осадка и использования фильтрационного элемента для прямой и обратной фильтрации, диаметр резервуара для фильтруемой среды выполняют равным диаметру фильтрующей перегородки и присоединяют непосредственно к фильтрационному элементу посредством разъемного фланцевого соединения, № 90353

Фиг. 2

Комитет по делам изобретений и открытий при Совете Министров СССР

Редактор P. Б. Кауфман Гр. 173

Типография Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Петровка, 14.

Информационно-издательский отдел, Объем 0,34 и. л. Зак. 626

Вы о3 фипьвраша

Поди. к печ. 22.1-60 r.

Тираж 650 Цена 50 коп.
