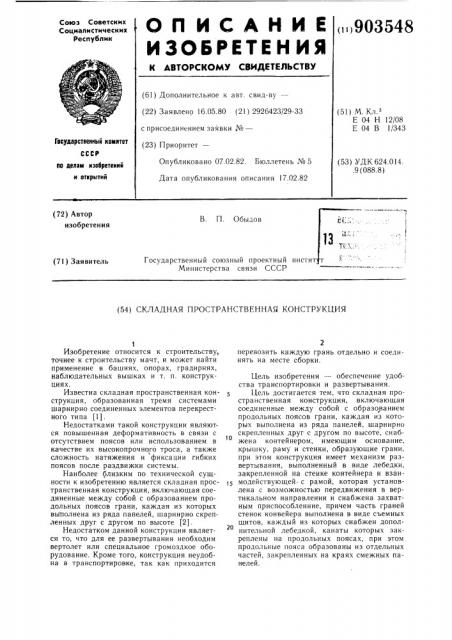

ОПИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

< 903548 (61) Дополнительное к авт. свид-ву— (22) Заявлено 16.05.80 (21) 2926423/29-33 с присоединением заявки,%— (51) Q К,п 3

Е 04 Н 12/08

Е 04 В 1/343

Опубликовано 07.02.82. Бюллетень № 5

Дата опубликования описания 17.02.82 (53) УДК 624.014..9 (088.8) йо делам изобретений и открытий (72) Автор изобретения

В. П. Обыдов

Государственный союзный проектный инстит

Министерства связи СССР (71) Заявитель (54) СКЛАДНАЯ ПРОСТРАНСТВЕННАЯ КОНСТРУКЦИЯ

ГосУдаРстеиный комитет (23) Приоритет—

Изобретение относится к строительству, точнее к строительству мачт, и может найти применение в башнях, опорах, градирнях, наблюдательных вышках и т. п. конструкциях.

Известна складная пространственная конструкция, образованная тремя системами шарнирно соединенных элементов перекрестного типа (1).

Недостатками такой конструкции являются повышенная деформативность в связи с отсутствием поясов или использованием в качестве их высокопрочного троса, а также

\ сложность натяжения и фиксации гибких поясов после раздвижки системы.

Наиболее близким по технической сущности к изобретению является складная пространственная конструкция, включающая соединенные между собой с образованием продольных поясов грани, каждая из которых выполнена из ряда панелей, шарнирно скрепленных друг с другом по высоте (2).

Недостатком данной конструкции является то, что для ее развертывания необходим вертолет или специальное громоздкое оборудование. Кроме того, конструкция неудобна в транспортировке, так как приходится перевозить каждую грань отдельно и соединять на месте сборки.

Цель изобретения — обеспечение удобства транспортировки и развертывания.

Цель достигается тем, что складная пространственная конструкция, включающая соединенные между собой с образованием продольных поясов грани, каждая из которых выполнена из ряда панелей, шарнирно скрепленных друг с другом по высоте, снабжена контейнером, имеющим основание, крышку, раму и стенки, образующие грани, при этом конструкция имеет механизм развертывания, выполненный в виде лебедки, закрепленной на стенке контейнера и взаимодействующей с рамой, которая установлена с возможностью передвижения в вертикальном направлении и снабжена захватным приспособлениие, причем часть граней стенок конвейера выполнена в виде съемных щитов, каждый из которых снабжен дополнительной лебедкой, канаты которых закреплены на продольных поясах, при этом продольные пояса образованы из отдельных частей, закрепленных на краях смежных панелей.

Формула изобретения

90354

На фиг. 1 схематически изображена конструкция в рабочем положении, общий вид; на фиг. 2 — узел 1 на фиг. 1; на фиг. 3— контейнер, общий вид; на фиг. 4 — конструкция контейнера; на фиг. 5 — разрез

А — А на фиг. 4; на фиг. 6 — конструкция панели; на фиг. 7 — то же; на фиг. 8—

5 разрез Б — Б на фиг. 7; на фиг. 9 — грань, общий вид; на фиг. 10 — узел крепления граней; на фиг. 1 — развертка поясов; на фиг. 12, 13 и 14 — схема выдвижения конструкции из контейнера; на фиг. 15 —

Конструкция включает ствол 1 и оттяжки 2, каждая из которых прикреплена одним концом к вертикальному поясу 3 ствола 1, а вторым — к анкерному фундаменту 4.

Ствол размещен в контейнере 5, который включает крышку 6, основание 7 и стенки

8. Ствол выполнен из трех соединенных между собой граней 9, каждая из которых включает соединенные между собой с по- о мощью горизонтальных шарниров 10 панели 11. Вдоль боковых торцов каждой панели 11 приварены отрезки труб 12 в шахматном порядке так, что при стыковке граней

9 они образуют продольные пояса 3 ствола

1. Такое крепление отрезков труб 12 к панели 11 позволяет значительно уменьшить толщину пакета грани в сложенном положении. В каждом отрезке трубы 12 с торцов нарезана резьба 13 под соединительный болт 14 с контргайкой 15. Механизм развертывания конструкции включает две лебедки 16, закрепленные на внутренней поверхности стенки 8 контейнера- 5. Рукоятка

17 лебедки 16 выведена наружу контейнера.

В центре крышки 6 контейнера 5 выполнено отверстие, через которое пропущена направляющая обойма 18. Над пакетами панелей ll расположена рама 19, которая перемещается по вертикальным направляющим

20. На крышке 6 контейнера 5 смонтировано четыре ролика 21, а на раме 19 установлено три пары роликов 22, на которые запасован трос 23. Концы троса 23 закреплены на барабанах лебедок 16. Схема запасовки троса 23 изображена на фиг. 9.

Часть стенки 8, расположенной против каждого вертикального пояса 3, выполнена в 4s виде съемного щита 24, на котором закреплена лебедка 25 и размещены легкосъемные анкера 26 винтового типа. Лебедка 25 может быть закреплена непосредственно на щите 24 или на качающейся раме 27.

Контейнер 5 устанавливают на месте развертывания опоры. Отбрасывают щиты 24 и отсоединяют их от контейнера 5. В месте установки анкерного фундамента 4 оттяжки 2 забивают (вворачивают) анкер, к ко8

4 торому привязывают конец оттяжки 2, намотанный на барабан лебедки 25. С помощью лебедки 25 подтягивают щит 24 к анкеру, затем анкерят щит 24 анкерами 26 или пригрузом 28. На контейнере

5 с помощью лебедки 16 и рамы 19 выдвигают направляющую 18, фланец 29 которой крепят к крышке 6 контейнера. Одновременно с направляющей 18 выдвигается жесткая часть 30 ствола 1 и раскрывается часть панелей 11. Затем возвратно-поступательным перемещением рамы 19 выдвигают (раскрывают) остальные панели 11. Панели 11 соединяют между собой с помощью болтов

14, контрят гайку 15 и повторяют операцию до полного развертывания ствола 1. В процессе развертывания ствола 1 к поясам 3 в расчетных местах крепят оттяжки 2 и после полного развертывания ствола с помощью лебедки 25 натягивают оттяжки 2 до расчетной величины.

Предложенная складная пространственная конструкция компактна, размещена в одном транспортабельном контейнере и может быть оперативно развернута без применения специальных громоздких приспособлений.

Складная пространственная конструкция, включающая соединенные между собой с образованием продольных поясов грани, каждая из которых выполнена из ряда панелей, шарнирно скрепленных друг с другом по высоте, отличаюшаяся тем, что, с целью обеспечения удобства транспортировки и развертывания, конструкция снабжена контейнером, имеющим основание, крышку, раму и стенки, образующие грани, при этом конструкция имеет механизм развертывания, выполненный в виде лебедки, закрепленной на стенке контейнера и взаимодействующей с рамой, которая установлена с возможностью передвижения в вертикальном направлении и снабжена захватным приспособлением, причем часть граней стенок контейнера выполнена в виде съемных щитов, каждый из которых снабжен дополнительной лебедкой, канаты которых закреплены на продольных поясах, при этом продольные пояса образованы из отдельных частей, закрепленных на краях смежных панелей.

Источники информации, принятые во внимание при экспертизе

1. Патент США № 3672!04, кл. -52 — 109, опублик. 1972.

2. Авторское свидетельство СССР № 682623, кл. Е 04 Н 12/08, 1978.

903548

19

Z0 фиг. 1Z фиг. 15
