Реферат

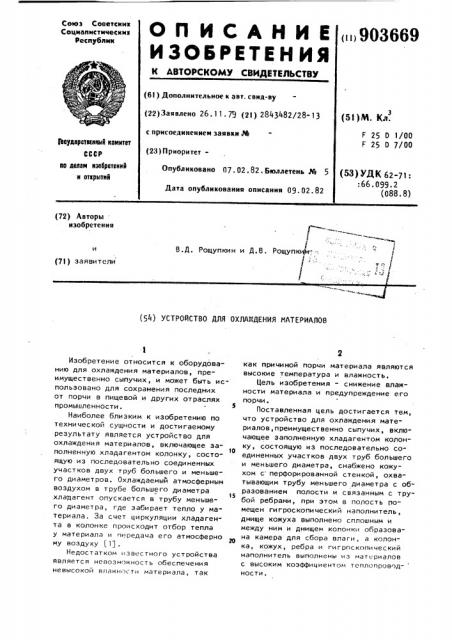

Союз Советскмк

Соцмалмстмческми

Республик

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ()903669 (61) Дополнительное к авт. свид-ву (5l)M. Кл. (22) Заявлено 26. 1 1 . 79 (21) 2843482/28- 1 3 с присоединением заявки М (23)ПрнорнтетF 25 0 1/00

F 25 0 7/00

3ЪеударстюныИ камитет

СССР

R0 делам нзабретений и открытий

Опубликовано 07. 02. 82. Бюллетень М 5

Дата опубликования описания 09.02.82 (53) УДК 62-71:

:66.099.2 (088.8) (72) Авторы изобретения

fi

В.Д. Рощупкин и Д.В. Рощупкфг - . ! (71) заявители (54) УСТРОЙСТВО ДЛЯ ОХЛАДИ(ДЕНИЯ МАТЕРИАЛОВ

Изобретение относится к оборудованию для охлаждения материалов, преимущественно сыпучих, и может быть использовано для сохранения последних от порчи в пищевой и других отраслях промышленности.

Наиболее близким к изобретению по технической сущности и достигаемому результату является устройство для охлаждения материалов, включающее заполненную хладагентом колонку, состо о ящую из последовательно соединенных участков двух труб большего и меньшего диаметров. Охлаждаемый атмосферным воздухом в трубе большего диаметра

is хладагент опускается в трубу меньшего диаметра, где забирает тепло у материала. За счет циркуляции хладагента в колонке происходит отбор тепла у материала и передача его атмосферно

20 му воздуху (1) .

Недостатком известного устройства является невозможность обеспечения невысокой влажности материала, так как причиной порчи материала являются высокие температура и влажность.

Цель изобретения — снижение влажности материала и предупреждение его порчи.

Поставленная цель достигается тем, что устройство для охлаждения материалов, преимущественно сыпучих, включающее заполненную хладагентом колонку, состоящую из последовательно соединенных участков двух труб большего и меньшего диаметра, снабжено кожухом с перфорированной стенкой, охватывающим трубу меньшего диаметра с образованием полости и связанным с трубой ребрами, при этом в полость помещен гигроскопический наполнитель, днище кожуха выполнено сплошным и между ним и днищем колонки образована камера для сбора влаги, а колонка, кожух, ребра и гигроскопический наполнитель выполнены из материалов с высоким коэффициентом теплопровод- ности.

Устройство устанавливают конусом днища 6 на поверхность сыпучего материала 16 и внедряют в него. Затем открывают отверстие 3, заливают колонку хладагентом и закрывают пробкой отверстие 3. Поскольку температура атмосферного воздуха ниже температуры сыпучего материала, то хладагент охлаждается в трубе 2, становится более плотным и опускается на дно трубы 1, вытесняя вверх более нагретый стенками трубы 1 хладагент. Устанавливается постоянная естественная циркуляция хладагента, перенос тепла из глубины сыпучего материала 16 в трубу 2 и передача его атмосферному воздуху, омывающему трубу 2.

90366

При этом устройство снабжено установленной в кожухе водоотводной труб" кой, один конец которой размещен в камере для сбора влаги.

Кроме того, днище кожуха выполнено в виде конуса.

На фиг. 1 схематично изображено устройство для охлаждения материалов, продольный разрез по оси; на фиг. 2то же, вид сбоку. 1а

Устройство включает колонку, состоящую из последовательно соединенных участков двух труб 1 и 2 меньшего и большего диаметров с отверстием 3 в последней, закрытом пробкой 15 (не показана), и кожух 4 с перфорированной стенкой, перфорации 5 которой закрыты сеткой (не показана). Днище 6 кожуха 4 выполнено сплошным в виде конуса. ха

Кожух 4 охватывает трубу 1 меньшего диаметра с образованием полости 7 и связан с трубой 1 ребрами 8, при этом в полость 7 помещен гигроскопический наполнитель 9. 25

Между днищем 6 кожуха и днищем 10 колонки образована камера 11 для сбора влаги 12.

В кожухе 4 установлена водоотводная.трубка 13, один конец 14 кото- За рой размещен в камере 11 для сбора влаги, а другой конец трубки 13 выведен за пределы кожуха 4 и снабжен шлангом 15 для соединения с насосом (не показан).

З5

Колонка, кожух 4, ребра 8 и гигроскопический наполнитель 9 выполнены из материалов с высоким коэффициентом теплопроводности.

Устройство работает следующим об- 4а разом.

Тепло в глубине сыпучего материала 16 воспринимается стенками кожуха 4, через ребра 8 передается стенкам трубы 1, от стенок отбирается хладагентом, циркулирующим в трубе 1, и уносится в трубу 2. В передаче тепла от стенок кожуха 4 к стенкам трубы 1 участвует и гигроскопический наполнитель 9.

Одновременно влага, содержащаяся в сыпучем материале 16, перемещается в сторону кожуха 4, по его наружной поверхности стекает вниз и через пер форации 5 поступает в камеру 11 между днищем 6, кожухом 4 и днищем 10 колонки. Влага захватывается гигроскопическим наполнителем 9, стекает в его толще вниз и скапливается в каме ре 11, которая затопляет конец 14 во доотводной трубки 13. Далее включается водяной насос, при этом в шланге 15 и водоотводной трубке 13 создается разрежение давления, влага из камеры ll засасывается в трубку 13 и по шлангу 15 за пределы расположения сыпучего материала 16.

Изобретение обеспечивает снижение влажности материала за счет стекания влаги в камеру по гигроскопическому наполнителю и последующего отвода ее, и предупреждает порчу этого материала благодаря одновременному охлаждеwe его и сушки.

Формула изобретения

1. Устройство для охлаждения материалов, преимущественно сыпучих,включающее заполненную хладагентом колонку, состоящую из последовательно соединенных участков двух труб большего и меньшего диаметра, о т л и ч аю щ е е с я тем, что, с целью снижения влажности материала и предупреждения его порчи, оно снабжено кожухом с перфорированной стенкой, охватывающим трубу меньшего диаметра с образованием полости и связанным с трубой ребрами, при этом в полость помещен гигроскопический наполнитель, днище- кожуха выполнено сплошным и между ним и днищем колонки образована камера для сбора влаги, а колонка, кожух, ребра и гигроскопический наполнитель выполнены из материалов с высоким коэффициентом теплопроводности.

9Q3669 6

Источники информаций, принятые во внимание при экспертизе

ФМ с

Составитель А. Бражникова

Редактор О. Юрковецкая ТехредМ. Надь

Заказ 89/20 Тираж 541

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

11)ОД москва К"Я Раушская наб ° g. 4/5

Филиал ППП Патент", r. Ужгород, ул. Проектная, 4

Корректор Г. Назарова

Подпи сное

2. Устройство по и. 1, о т л и ч а ю щ е е с я тем, что оно снабже но установленной в кожухе водоотводной трубкой, один конец которой размещен в камере для сбора влаги.

3. Устройство по и. 1 о т л и ч аю щ е е с я тем, что днище кожуха выполнено в виде конуса.

Рекомендация по проектировани1о и устройству парожидкостных охлажда" ющих установок при строительстве в суровых климатических условиях. И., НИИОСП, 1977, с. 18 (прототип).
