Устройство для испытания образцов с отверстием
Патент 903745
Авторы
Устройство для испытания образцов с отверстием
Иллюстрации
Реферат
Сеюз Советсник
Сецнепнстнчесннк
Реенублмн

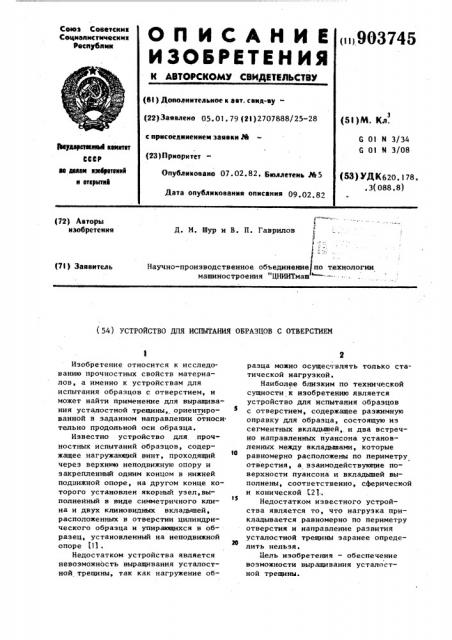

O П И С А Н И Е (п)903745
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТИЛЬСТВУ (б! ) дополнительное к ввт. свнд-ву(5l)M. Кл. (22) Заявлено 05. 01. 79 (2! ) 2707888/25-28 с присоединением заявки М (23) Приоритет фкудвВстаипвв квмвтет
eCCl ае делам кэввВетвнкй н вттВмтк1!
G Ol и 3/34
6 Ol и 3/08
Опубликовано 07. 02. 82. Бюллетень М 5
Дата опубликования описания 09.02.822 (53) УДК620. 178. . 3(088. 8) о (72) Авторы изобретения
Д. М. Illyp и В. П. Гаврилов (7!) Заявитель
Научно-производственное объединение по технологии машиностроения "ЦНИИТмаш (54) УСТРОЙСТВО ДЛЯ ИСПЫТАНИЯ ОБРАЗЦОВ С ОТВЕРСТИЕМ
Изобретение относится к исследованию прочностных свойств материалов, а именно к устройствам для испытания образцов с отверстием, и может найти применение для выращивания усталостной трещины, ориентированной в заданном направлении относи тельно продольной оси образца.
Известно устройство для. прочностных испытаний образцов, содержащее нагружающий винт, проходящий через верхнюю неподвижную опору и закрепленный одним концом в нижней подвижной опоре, на другом конце которого установлен якорный узел,выполнеиный в виде симметричного клина и двух клиновидных вкладышей, расположенных в отверстии цилиндрического образца и упирающихся в образец, установленный на неподвикной опоре (11.
Недостатком устройства является невозможность выращивания усталостной трещины, так как нагружение образца можно осущесгвлять только статической нагрузкой.
Наиболее близким по технической сущности к изобретению является устройство для испытания образцов с отверстием, содержащее разжимную оправку для образца, состоящую из сегментных вкладышей, н два встречно направленных пуансона установленных между вкладышами, которые равномерно расположены по периметру отверстия, а взаимодействующие поверхности пуансона и вкладышей выполнены, соответственно, сферической и конической f21 !
Недостатком известного устройства является то, что нагрузка прикладывается равномерно по периметру отверстия и направление развития усталостной трещины заранее опреде20 лить нельзя.
Цель изобретения — обеспечение
1 возможности выращивания усталостной трещины.
903745 ф
2 сжимаются и возвращают пуансон 5 в исходное положение для следующего цикла нагружения. з. Усилие, передаваемое на образец, действует перпендикулярно предлагаемому направлению развития трещины.
Располагая вкладыши соответствующим образом; можно добиться развития о усталостной трещины в требуемом на!
О правлении.
Таким образом, предлагаемое устройство позволяет повысить точность испытаний и сократить число испытуемых образцов, необходимых для про!
5 ведения исследований. о
Формула изобретения
Поставленная цель достигается тем, что оправка содержит два вкла дыша, каждый из которых выполнен с выступом, служащим опорой для обра ца, а взаимодействующие поверхности вкладышей и пуансонов выполнены плоскими и между ними установлены тела качения.
На фиг.1 представлено устройств для испытания образцов с отверстием, общий вид; на фиг.2 -сечение
А-А на фиг,1.
Устройство включает разжимную оправку, состоящую из двух имеющих в продольном сечении форму симметричного клина сегментных вкладышей
1 и 2, установленных в отверстии образца 3, два встречно направленных клиновидных пуансона 4 и 5,уста, новленных между вкладышами 1 и 2 и р закрепленных соответственно, в неподвижном 6 и подвижном 7 захватах испытательной машины. Каждый из вкладышей 1 и 2 выполнен с выступом 8, служащим опорой для образца 3. Вза- д нмодействующие поверхности 9 и 10 соответственно вкладышей 1,2 и пуансонов 4,5 выполнены плоскими и между ними установлены тела качения 11. 39
Устройство работает следующим образом.
Пуансон 5, закрепленный в подвиж . ном захвате 7, перемещается относиTBJIbHo пуансона 4 под действием H7Ilb сирующего усилия, создаваемого испытательной машиной..Посредством тел качения 11 усилие передается на вкладыши 1 и 2, которые, разжимаясь, воздействуют на образец 3. После сня. тия нагрузки, вследствие накопленной энергии деформации, вкладыши 1 и
Устройство для испытания образцов с отверстием, содержащее разжимную оправку для образца, состоящую из сегментных вкладышей, и два встречно направленных пуансона, установленных между вкладышами, о тл и ч а ю щ е е с я тем, что, с . целью обеспечения возможности выращивания усталостной трещины в образце оправка содержит два вкладыша, каждЫй из которых выполнен с выступом, служащим опорой для образца, а взаимодействующие поверхности вкладышей и пуансонов выполнены плоскими и между ними установлены тела качения.
Источники информации, принятые во внимание при экспертизе
1. Патент США В 3264867, кл. ?3-95, 1976.
2. Авторское свидетельство СССР !
Ф 761874, кл. G 0! !! 3/08, 1978 (прототип).
Puz. f
// Х
f/
Составитель А.Зайцев
Редактор А.Шандор Техред Т.Маточка Корректор Н. Бвыдкая
Заказ 101/24 Тираж 882 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва, Ж-35, Раушская наб., д. 4/5
Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4
