Реферат

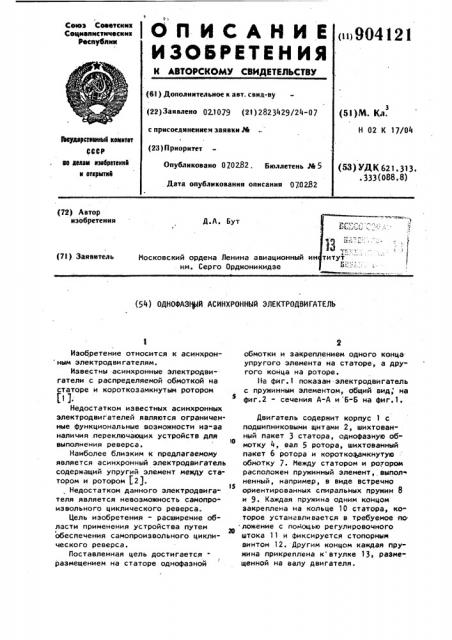

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКЬМУ СВИДЕТЕЛЬСТВУ

Союз Севетеинн

Сециалиетнчееиин

Республик (») 904121 (61) Дополнительное к авт. саид-ву (22)Заявлено 02.1079 (21) 2823429/24-07 с присоединением заявки .лЪ (23) Приоритет

Опубликовано 070232. Бюллетень М 5

Дата опубликования описания 070232 (51)М. Кл.

Н 02 К 17/04

Ваударстеенныб каантат

CCCP ва делам нза4ретений и атнрмтнй (53) УДК 621 ° 313. .333(088.8) (72) Автор изобретения с ъ згьрд 1

Д.A. Бут (71) Заявитель

Московский ордена Ленина авиационный ин им. Серго Орджоникидзе

@аащап,. (54) ОДНОФАЗфй АСИНХРОННЫЙ ЭЛЕКТРОДВИГАТЕЛЬ

Изобретение относится к асинхрон ным электродвигателям.

Известны асинхронные электродвигатели с распределяемой обмоткой на статоре и короткозамкнутым ротором

Ь 1

Недостатком известных асинхронных электродвигателей являются ограниченные функциональные воэможности из-аа наличия .переключающих устройств для выполнения реверса.

Наиболее близким к предлагаемому является асинхронный электродвигатель содержащий упругий элемент между статором и ротором L23.

Недостатком данного электродвига" теля является невозможность самопроизвольного циклического реверса.

Цель изобретения — расширение области применения устройства путем обеспечения самопроизвольного циклического реверса.

Поставленная цель достигаетсяразмещением на статоре однофазной обмотки и закреплением одного конца упругого элемента на статоре, а другого конца на роторе. !

1а фиг.1 показан электродвигатель с пружинным элементом, общий вид, на фиг.2 - сечения А-А и 6-6 на фиг.1.

Двигатель содержит корпус 1 с подшипниковыми щитами 2, шихтован" ный пакет 3 статора, однофазную об1О мотку 4, вал 5 ротора, шихтованный пакет 6 ротора и короткозамкнутую обмотку 7. Между статором и ротором расположен пружинный элемент, выпол» ненный, например, в виде встречно

15 ориентированных спиральных пружин 8 и 9. Каждая пружина одним концом закреплена на кольце 10 статора, которое устанавливается в требуемое по .ложение с помощью регулировочного штока 11 и фиксируется стопорныж винтом 12. Другим концом каждая пружина прикреплена к втулке 13, размещенной на валу двигателя.

3 90412

Двигатель работает следующим образом.

Пуск двигателя осуществляется механическим путем или с йомощью пусковой обмотки, ротор начинает вращаться, закручивая пружину. При оп-: ределенном моменте сопротивления нагрузки и пружины ротор останавливается, затем под действием пружины и в дальнейшем магнитного поля он íà- в чинает вращаться в обратную сторону и при определенном моменте сопро тивления останавливается, после чего цикл повторяется.

Таким образом, двигатель работает в режиме непрерывного циклического реверса от однофазной сети без каких-либо переключающих устройств, Регулирование частоты реверса, максимального угла поворота ротора . выполняется поворотом штоков 11 либо изменением величины питающего напряжения.

Применение предлагаемого устройства расширяет функциональные возможности асинхронного двигателя и может быть использовано в электроприводах с циклическим реверсом, 1 ф например, в медицинской аппаратуре в станках и бытовой технике, что значительно повышает надежность привода за счет исключения коммутационной аппаратуры.

Формула изобретения

Однофазный асинхронный электродвигатель, содержащий статор с рабочей обмоткой, пусковой ротор и расположенный между статором и ротором упругий элемент, о т л и ч а ю щ и йс я тем, что, с целью расширения области применения устройства, один конец упругого элемента, например спиральной пружины, жестко закреплен на статоре, а другой конец жестко закреплен на роторе.

Источники информации, принятые во внимание при экспертизе

1. Хрущев 8.8. Электрические микромашины автоматических устройств, Л., 1976, с. 55.

2. Авторское свидетельство СССР

Р 50132, кл. H 02 К 33/00, 1936.
