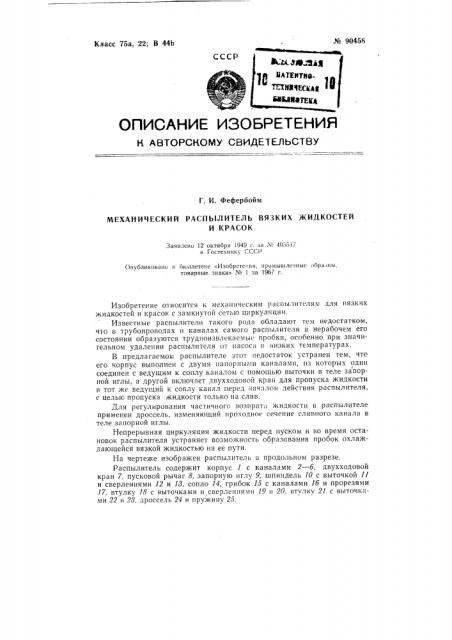

,% 90456

Класс 75а, 22; В 44Ь

СССР

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Г. И. Фефербойм

МЕХАНИЧЕСКИЙ РАСПЪ|Л ИТЕЛЪ ВЯЗКИХ )КИДКОСТЕЙ

И КРАСОК

Заявлено 12 октября 1949 г. за,% 405517 в Гоетехнпку СССР

Опубликовано в бюллетене «Изобретения, нромышле :ные образны, товарные знаки» % 1 за 1967 г.

Изобретение относится к механическим распылителям для вязких жидкостей и красок с замкнутой сетью циркуляции.

Известные распылители такого рода обладают тем недостатком, чзо в трубопроводах и каналах самого распылителя в нерабочем его состоянии образуются трудноизвлекаемые пробки, особенно при значительном удалении распылителя от насоса и низких температурах.

В предлагаемом распылителе этот недостаток устранен тем, что его корпус выполнен с двумя напорными каналами, из которых один соединен с ведущим к соплу каналом с помощью выточки в теле запорной иглы, а другой включает двухходоьой кран для пропуска жидкости в тот же ведущий к соплу канал перед началом действия распылителя, с целью пропуска:жидкости только на слив.

Для регулирования частичного возврата жидкости в распылителе применен дроссель, изменяющий проходное сечение сливного канала в теле запорной иглы.

Непрерывная циркуляция жидкости перед пуском и во время остановок распылителя устраняет возможность образования пробок охлаждающейся вязкой жидкостью на ее пути.

На чертеже изображен распылитель в продольном разрезе.

Распылитель содержит корпус 1 с каналами 2 — б, двухходовой кран 7, пусковой рычаг 8, запорную иглу 9, шпиндель 10 с выточкой 11 и сверлениями 12 и 13, сопло 14, грибок 15 с каналами 1б и прорезями

17, втулку 18 с выточками и сверлениями 19 и 20, втулку 21 с выточками 22 и 28. дроссель 24 и пружину 25. № 90458

Перед на алом распыливания поворотом двухходового крана против чдсовой стрелки (из указанного на чертеже положения) соединяются каналы 8 и 4, по которым жидкость, подаваемая под давлением, проходит к соплу. Так .как запорная игла под действием пружины 25 закроет выходное отверстие сопла, жидкость направится по каналам 16 грибка и каналу 5 корпуса к, выточке 22, откуда по сверлению 12 в шпинделе пройдет под дроссель 24. При открытии дросселя жидкость по сверлению И в шпинделе и по каналу 6 будет сливаться в расходный бак, чем обеспечивается непрерывная циркуляция жидкости в нерабочем состоянии распылителя.

При пуске распылителя з действие нажатием рычага 8 или поворотом от руки двухходовой кран ставится в первоначальное положение (указанное на чертеже). Вследствие отжатия ц1пинделя рычагом 8 выточка 11 объединит выточки и сверления 19 и 20, При этом распыляемая жидкость пойдет по каналу 6, выточкам и сверлениям 19 и 20 в канал 4, откуда направится к соплу, отверстие которого вследствие отвода запорной иглы откроется и распылитель введется в действие.

Регулирование расхода жидкости и размеров конуса распыливания, производится дросселем 24, открытие которого позволяет части жидкости пройти по каналам 16 и 5, сверлениям 12 и И в расходный бак.

Предмет изобретения

1. Механический распылитель вязких жидкостей и красок с замкнутой сетью циркуляции жидкости, отличающийся тем, что для подачи жидкости к соплу корпус распылителя имеет два напорных канала, из которых один соединяется с ведущим к соплу каналом с помощью вы1очки в теле запорной иглы, а другой включает двухходовой кран для пропуска жидкости в тот же ведущий к соплу канал перед началом действия распылителя, с целью пропуска жидкости только на слив.

2. Форма выполнения распылителя Ilo II. I, oTJIQYQMIJJQBGB TeM, IT0 для регулирования частичного возврата жидкости предназначен дроссель, изменяющий проходное сечение сливного канала в теле запорной иглы. № 90458
