Союз Советских

Социалистических

Рес убпии

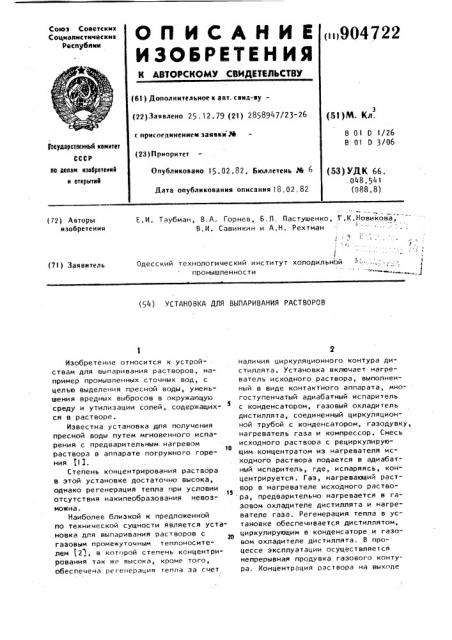

ОП ИСАНИЕ

ИЗОВРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (i»904722 (61) Дополнительное к авт. свид-ву(22)Заявлено 25.12.79 (21) 2858947/23-26 с присоединением заявки М (23) Приоритет

Опубликовано 15. 02. 82, Бюллетень М 6

Дата опубликования описания 18.02, 82 (53)М. Кл.

В 01 О 1/26

В OI D 3/06

Гасударстмккый квинтет

СССР вв делам язвбретенкй к отхрытк» (53) УДК 66..048.541 (O88.8) Е.И, Таубман, В,А. Горнев, Б,Л, Пастушенко,,Г.К.Новикова, 1

В,И. Савинкин и А,Н. Рехтман с т, (72) Авторы изобретения

I . °

Одесский технологическиЙ институт холодильной промышленности!

"1

) (71) Заявитель (54) УСТАНОВКА ДЛЯ ВЫПАРИВАНИЯ РАСТВОРОВ

Изобретение относится к устройствам для выпаривания растворов, например промышленных сточных вод, с целью выделения пресной воды, уменьшения вредных выбросов в окружающую среду и утилизации солей, содержащихся в растворе.

Известна установка для получения пресной воды путем мгновенного испа" рения с предварительным нагревом

1О раствора в аппарате погружного горения pl 1.

Степень концентрирования раствбра в этой установке достаточно высока, однако регенерация тепла при условии отсутствия накипеобразования невозможна.

Наиболее близкой к предложенной по технической сущности является установка для выпаривания растворов с газовым промежуточным теплоносителем 1,21, в которой степень концентрирования так we высока, кроме того, обеспечена регенерация тепла за счет наличия циркуляционного контура дистиллята. Установка включает нагреватель исходного раствора, выполненный в виде контактного аппарата, многоступенчатый адиабатный испаритель с конденсатором, газовый охладитель дистиллята, соединенный циркуляционной трубой с конденсатором, газодувку, нагреватель газа и компрессор. Смесь исходного раствора с рециркулирующим концентратом из нагревателя исходного раствора подается в адиабатный испаритель, где, испаряясь, концентрируется. Газ, нагревающий раствор в нагревателе исходного раствора, предварительно нагревается в газовом охладителе дистиллята и нагревателе газа. Регенерация тепла в установке обеспечивается дистиллятом, циркулирующим в конденсаторе и газовом охладителе дистилпята. В ïðîцессе эксплуатации осуществляе1ся непрерывная продувка газового контура. Концентрация раствора на выходе

90472

3 из установки может составить 300400 г/л, возможно выпаривание без накипеобразования вплоть до состояния кристаллизации.

Недостатком укаэанной установки является повышенный расход электроэнергии, Цель изобретения — уменьшение расхода электроэнергии за счет замкнутой циркуляции газа. 1О

Указанная цель достигается тем, что установка для выпаривания растворов, содержащая нагреватель исходного раствора, выполненный s виде контактного аппарата, многоступенчатый адиабатный испаритель с конденсатором, газЬвый охладитель дистиллята, соединенный циркуляционной трубой с конденсатором, снабжена установленными последовательно каме- з рой сгорания и инжектором, при этом инжектор подключен всасывающим патрубком к газовому охладителю дистиллята, а нагнетательным — к подогревателю исходной воды. 25

На чертеже представлена схема установки для выпаривания растворов.

Установка состоит из нагревателя 1 исходного раствора, многоступенчатого адиабатного испарителя,2 с конден- зо сатором 3, газового охладителя 4 дистиллята, циркуляционной трубы 5, камеры сгорания 6 и инжектора 7,.

Рабочий процесс выпаривания растворов в установке протекает следующим образом.

Исходный раствор после смешения с рециркулирующим концентратом подается в нагреватель 1 исходного раствора, нагревается в нем и затем поступает щ в адиабатный испаритель 2, где, испаряясь, концентрируется. Концентрированный раствор частично подается на рециркуляцию. Оставшаяся часть концентрированного раствора и дистиллят, образовавшийся в конденсаторе 3, выводятся из установки. Газ под дав" лением подается в камеру сгорания 6, туда же поступает атмосферный воздух.

Продукты сгорания поступают в инжектор 7, смешиваются в нем с продуктами сгорания, выходящими из газового охладителя 4 дистиллята, и вся смесь подается в нагреватель исходного раст"

2 4 вора 1. Регенерация тепла в установке осуществляется дистиллятом, циркулирующим по замкнутому контуру между конденсатором 3 и газовым 4 охладителем дистиллята, соединенными циркуляционной трубой 5.

Предлагаемая установка для выпаривания растворов позволяет существенно уменьшить расход электроэнергии за счет замкнутой циркуляции газа.

Это обусловлено тем, что в отличии от известной установки, где циркуляция газа осуществляется с помощью оборудования, питающегося от электрической сети, в предлагаемой установке используется повышенное давление газа, порающегося в камеру сгорания, а электроэнергия необходима только для обеспечения циркуляции раствора и дистиллята. Таким образом, расход электроэнергии в предлагаемой установке не превышает 20-30 расхода энергии s известной установке и составляет 5-10 кВт ч/т отделяемой воды, Формула изобретения о

Установка для выпаривания растворов, содержащая нагреватель исходного раствора, выполненный в виде контактного аппарата, многоступенчатый адиабатный испаритель с конденсатором, газовый охладитель дистиллята, соединенный циркуляционной трубой с конденсатором, о т л и ч а ю щ а я с я тем, что, с целью уменьшения расхода электроэнергии за счет замкнутой циркуляции газа, она снабжена установленными последовательно камерой сгорания и инжектором, при этом инжектор подключен всасывающим патрубком к газовому охладителю дистиллята, а нагнетательным патрубком— к нагревателю исходного раствора.

Источники информации, принятые во внимание при экспертизе

1. Патент ClilA N 3165452, кл. 203-11) 1965.

2. Таубман Е.И., Бильдер 3.П.

Термическое обезвреживание минерализованных промышленных сточных вод.

М, 1975, с. 86-88.

904 722

Составитель Е. Сотникова

Редактор И. Недолуженко Техред Ж, Кастелевич Корректор " ШаРоши

Заказ 197/10

Тираж 732 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4
