Реферат

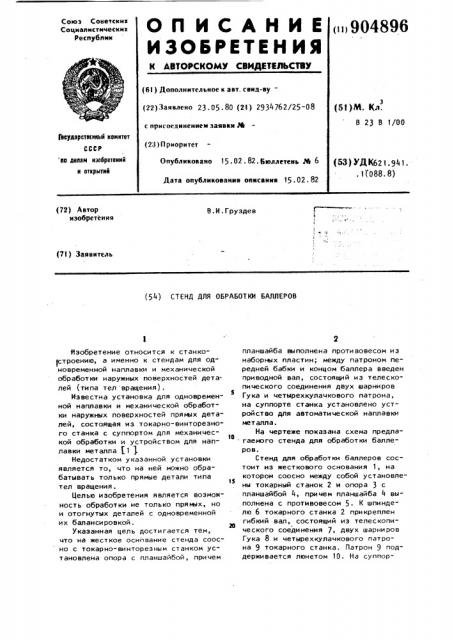

Союз Советские

Социалистические

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свмд-ву— (53)M. Кл.

В 23 В 1/00 (22)За«алеко 23.05.80 (21) 2934762/25-08 с «рисоелмнением заявки М

Гаеудерстмнный квинтет

СССР (23) Приоритет 00 делам нзееретеннй н открытнй

Опубликовано 15. 02. 82. бюллетень М 6

Дата опубликованм« опмсаммя 15 . 02 . 82 (53) УД К621. 941. .1(088.8) (72) Автор изобретения

8.È.ÃðóçäåB (7I ) Заявитель (54) СТЕНД ДЛЯ ОБРАБОТКИ БАЛЛЕРОВ

Изобретение относится к станко1строению, а именно к стендам для одновременной наплавки и механической обработки наружных поверхностей деталей (типа тел вращения).

Известна установка для одновременной наплавки и механической обработки наружных поверхностей прямых деталей, состоящая из токарно-винторезного станка с суппортом для механической обработки и устройством для наплавки металла (1 ).

Недостатком указанной установки является то, что на ней можно обрабатывать только прямые детали типа тел вращения.

Целью изобретения является возможность обработки не только прямых, но и отогнутых деталей с одновременной их балансировкой.

Укаэанная цель достигается тем, что на жесткое основание стенда соосно с токарно-винторезным станком установлена опора с планшайбой, причем планшайба вы полне на проти во весом и з наборных пластин; между патроном передней бабки и концом баллера введен приводной вал, состоящий из телескопического соединения двух шарниров

Гука и четырехкулачкового патрона, на суппорте станка установлено устройство для автоматической наплавки мет алла.

На чертеже показана схема предла î, гаемого стенда для обработки баллеров.

Стенд для обработки баллеров состоит из жесткового основания 1, на котором соосно между собой установле1S ны токарный станок 2 и опора 3 с планшайбой 4, причем планшайба 4 выполнена с противовесом 5. К шпинделю 6 токарного станка 2 прикреплен гибкий вал, состоящий из телескопического соединения, двух шарниров

Гука 8 и четырехкулачкового патрона 9 токарного станка. Патрон 9 поддерживается люнетом 10. На суппор904896

Формула изобретения

Составитель В. Стадниченко

Техред А.Ач Корректор В.Бутяга

Редактор С.Тимохина

Заказ 222/18 Тираж 1150 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г.Ужгород, ул.Проектная, 4

3 те 11 с ресцедержателем закреплено устройство 12 для автоматической наплавки металла.

Стенд работает следующим образом.

Баллер 13 устанавливается на стенд s и закрепляется со стороны фланца кулачками 14 планшайбы 4, другой конец баллера закрепляется в кулачках 15 патрона 9 приводного вала, Баллер 13 центруется подвижными ро- 10 ликами люнета 10 и кулачками 14 планшайбы 4. Отогнутая часть баллера с фланцем уравновешивается с помощью наборных пластин противовеса 5.!

Затем последовательно осуществляется проточка шеек баллера перед наплавкой, наплавка и окончательная проточка ифовка шеек баллера (все это о ствлветря в одну установку}. go .гг +

Вращение бзллера;-Ъри это происходит от шпинд6йя 6 токарного станка 2 через приводной вал.

Использование изобретения позволя- zg ет обрабатывать на стенде баллера всех типов и сократит время обработки баллера, Стенд для обработки баллеров, содержащий установленные на жестком основании бабку с патроном, бабку с планшайбой и устройство для наплавки металла, отличающийся тем, что, с целью расширения технологических возможностей, стенд снабжен телескопическим валом с шарнирно усгановленным на одном из его концов патроном, причем второй конец этого вала также шарнирно соединен с патроном бабки, а планшайба снабжена противовесом, выполненным из наборных пластин.

Источни ки информации, принятые во внимание при экспертизе

1. Белявский В. П. и др. Установка для наплавки и механической обраобтки деталей. — нМашиностроитель", 1974, h" 4, с.30-31.
