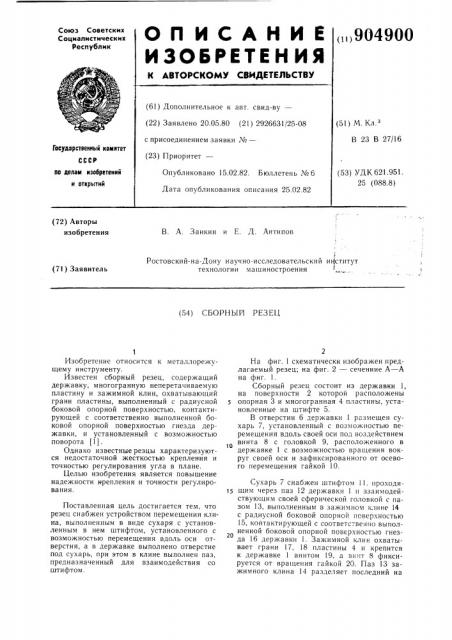

О П И С А Н И Е „„904900

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 20.05.80 (21) 2926631/25-08 с присоединением заявки №вЂ” (23) Приоритет— (51) M К з

В 23 В 27/16

Государственный комнтет по делам изобретений и открытий (53) УДК 62!.951.

25 (088.8) Опубликовано 15.02.82. Бюллетень № 6

Дата опубликования описания 25.02.82 (72) Авторы изобретения

В. А. Заикин и Е. Д. Антипов

Ростовский-на-Дону научно-исследовательский и (ститут технологии машиностроения (71) Заявитель (54) СБОРНЫИ РЕЗЕЦ

Изобретение относится к металлорежущему инструменту.

Известен сборный резец, содержащий державку, многогранную неперетачиваемую пластину и зажимной клин, охватывающий грани пластины, выполненный с радиусной боковой опорной поверхностью, контактирующей с соответственно выполненной боковой опорной поверхностью гнезда держа вки, и установленный с возможностью поворота (1) .

Однако известные резцы характеризуются недостаточной жесткостью крепления и точностью регулирования угла в плане.

Целью изобретения является повышение надежности крепления и точности регулирования.

Поставленная цель достигается тем, что резец снабжен устройством перемещения клина, выполненным в виде сухаря с установленным в нем штифтом, установленного с возможностью перемещения вдоль оси отверстия, а в державке выполнено отверстие под сухарь, при этом в клине выполнен паз, предназначенный для взаимодействия со штифтом.

На фиг. 1 схематически изображен предлагаемый резец; на фиг. 2 — сечениие А — А на фиг. 1.

Сборный резец состоит из державки 1, на поверхности 2 которой расположены опорная 3 и многогранная 4 пластины, установленные на штифте 5.

В отверстии 6 державки 1 размещен сухарь 7, установленный с возможностью перемещения вдоль своей оси под воздействием винта 8 с головкой 9, расположенного в державке 1 с возможностью вращения вокруг своей оси и зафиксированного от осевого перемещения гайкой 10.

Сухарь ? снабжен штифтом 11, проходящим через паз 12 державки 1 и ззаимодействующим своей сферической головкой с пазом 13, выполненным в зажимнсм клине 14 с радиусной боковой опорной поверхностью

15, контактирующей с соответственно выпол20 ненной боковой опорной поверхностью гнезда 16 державки 1. Зажимной клин охватывает грани 17, 18 пластины 4 и крепится к державке 1 винтом !9, а винт 8 фиксируется от вращения гайкой 20. Паз 13 зажимного клина 14 разделяет последний на

904900

Формула изобретениия

Ц 6 12 11 7

М

21

A-A

2 3 1//

Ьг.1

1 17 1б

ВНИИПИ Заказ 223/!9 Тираж! 150 Подписное

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

3 две половины, соединенные упругой перемычкой 21.

Регулирование угла в плане режущей пластины 4 осуществляется следующим образом.

Предварительно раскрепляют винт 19 и гайку 20. Затем головкой 9 вращают винт 8, перемещая сухарь 7 вдоль оси отверстия 6.

При этом штифт 11, взаимодействуя с пазом 13 зажимного клина !4, разворачивает последний и пластину 4 вокруг штифта 5, смещая вершину пластины до необходимого настроенного размера, что позволяет осуществить более точное регулирование пластины и ее угла в плане в сравнении с ручным.

По окончании регулирования зажимной клин 14 затягивают винтом 19 и вследствие того, что зажимной клин 14 разделен пазом 13 на две половины, соедииненные упругой перемычкой 21, под действием силы зажима оси винта 19 зажимной клин 14 деформируется на упругой перемычке 21 и

его грани контактируют с гранями 17, 18 пластины 4 по всей их поверхности, что увеличивает контактную площадь и контактную жесткость элементов крепления пластины.

Кроме того, штифт 11 в отрегулированном положении пластины 4 препятствует повороту зажимного клина 14 и пластины 4 от сил резания, возникающих при обработке, что также повышает надежность закрепления

4 пластины. Далее закрепляют гайку 20, чем окончательно фиксируют пластину 4 в отрегулированном положении.

Предлагаемая конструкция резца обеспечивает надежное крепление пластины и точность регулирования.

Сборный резец, содержащий державку, 1р многогранную пластину и зажимной клин, охватывающий грани пластины, выполненный с радиусной боковой опорной поверхностью, контактирующей с соответственно выполненной боковой опорной поверхностью гнезда державки, и установленный с возможностью поворота, атличающийся тем, что, с целью повышения надежности крепления и точности регулирования, резец снабжен устройством перемещения клина, выполненным в виде сухаря с закрепленным

26 в нем штифтом, установленного с возможностью перемещения вдоль оси отверстия, а в державке выполнено отверстие под сухарь, при этом в клине выполнен паз, предназначенный для взаимодействия со штифтом.

Источники информации, принятые во внимание при экспертиизе

1. Авторское свидетельство СССР

704726, кл. В 23 В 27/!6, 1974.
