Реферат

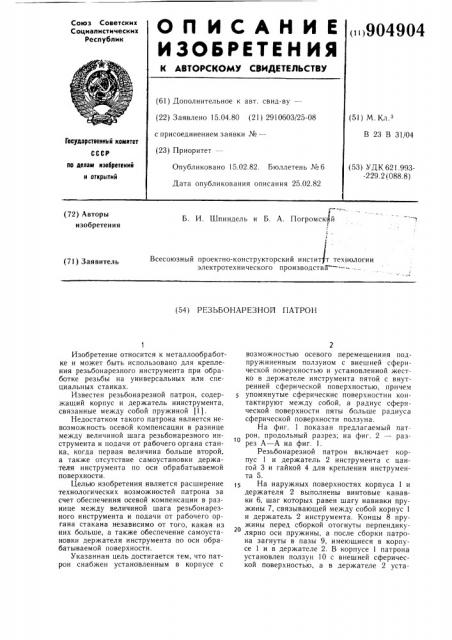

ОПИСАНИЕ „„

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 15.04.80 (21) 2910603/25-08 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл.

В 23 В 31/04

Государственный комитет

СССР по делам изобретений и открытий

Опубликовано 15.02.82. Бюллетень №6

Дата опубликования описания 25.02.82 (53) УДК 621.993-229.2 (088.8) с

Б. И. Шпиндель и Б. А. Погромсквй

1 (72) Авторы изобретения!

Всесоюзный проектно-конструкторский инстит т технологии электротехнического производствд= — - ... (71) Заявитель (54) РЕЗЬБОНАРЕЗНОЙ ПАТРОН

Изобретение относится к металлообработке и может быть использовано для крепления резьбонарезного инструмента при обработке резьбы на универсальных или специальных станках.

Известен резьбонарезной патрон, содержащий корпус и держатель иинструмента, связанные между собой пружиной 111.

Недостатком такого патрона является невозможность осевой компенсации в разнице между величиной шага резьбонарезного инструмента и подачи от рабочего органа станка, когда первая величина больше второй, а также отсутствие самоустановки держателя инструмента по оси обрабатываемой поверхности.

Целью изобретения является расширение технологических возможностей патрона за счет обеспечения осевой компенсации в разнице между величиной шага резьбонарезного инструмента и подачи от рабочего органа стакана независимо от того, какая из них больше, а также обеспечение самоустановки держателя инструмента по оси обрабатываемой поверхности.

Указанная цель достигается тем, что патрон снабжен установленным в корпусе с возможностью осевого перемещениия подпружиненным ползуном с внешней сферической поверхностью и установленной жестко в держателе инструмента пятой с внутренней сферической поверхностью, причем упомянутые сферические поверхностии контактируют между собой, а радиус сферической поверхности пяты больше радиуса сферической поверхности ползуна.

На фиг. 1 показан предлагаемый пат10 рон, продольный разрез; на фиг. 2 — разрез А — А на фиг. 1.

Резьбонарезной патрон включает корпус 1 и держатель 2 инструмента с цангой 3 и гайкой 4 для крепления инструмента 5.

На наружных поверхностях корпуса 1 и держателя 2 выполнены винтовые канавки 6, шаг которых равен шагу навивки пружины 7, связывающей между собой корпус 1 и держатель 2 инструмента. Концы 8 пружины перед сборкой отогнуты перпендикулярно оси пружины, а после сборки патрона загнуты в пазы 9, имеющиеся в корпусе 1 и в держателе 2. В корпусе 1 патрона установлен ползун 10 с внешней сферической поверхностью, а в держателе 2 уста904904

Формула изобретения

7 Ы

11 g .1 ф

ФУ2.2

Составитель Л. Сапенок

Техрсд Л. Бойкас Корректор А. Дзятко

Тираж 1150 Г1одписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

i 13035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5 с)илиал ППП «Патент», г. Ужгород, ул. Проектная, 4

I - .!i2: oD .. имохипа об.!о новлена пята 11 с внутренней сферической юверхностью, причем упомянутые сферические поверхности контактируют между собой пад действием пружины 12, опирающейся на ви.1т 13, завернутый в отверстие корпуса 1.

:IarIIIyc сферической поверхности пяты боль;"е радиуса сферической поверхности ползуна.

Патрон работает следующим образом.

Вращение От шпинделя 14 станка переаетсг на корпус 1, который посредством .ружипь1 7 передает вращение на держа2:- нструмента, цангу 3 и метчик 5

Оз",О Г метчика 5 относительно шпин„;. спечивастся созданием предва- :!!:! ";. ового контакта между сфеким,:: „Оверхностями ползуна 10 и пяОбразованного путем воздействия 3:-;;= ..ружину 12, усилие которой че.0 и пяту 11 воздействует на создавая ей предварительнуlo

; Р, ., П И г", О а С "11 ж Е Н И и . . р.. зре:гении метчика 5 в отверстие npy::.:i:.:аются, создавая необхо,.- пп."е р. зания. При этом .:, Гки, 7. 3:rê;;i, зaÿeü, создает плав...„", ".,; с;!,, От:,.".езог,- крутящего момента

"i;" т =, ?:еобход МОГО д. 1я Оезания. . 11гп Iu!îýuей I. oäà÷e, л!еuhu ей чем IUBI !.0e;Ie,ríIiI". работает по принци...;;:;;", ягивания, Опережая корпус 1,,.р., жины 7 и 12 растягиваются, :.:, i снсиров.ITI. осевую погреш—: .."-! ., а ссл;; подача метчика 5 с,::. : .,ГО и и:., КОрнуС I ОПЕрЕжаЕт

> н сжимает пружины 7 и 12, которые л;том сл !ae позволяют обеспечить осев к кс t !ei!eHulilQ пОГрешности шаГа ПО .11и .1арезании резьбы в отверстии, имею смешение оси относительно оси метчи:;а 5, Ооеспечивается компенсация несоос.:;стп между ними вследствие упругих свойств пружины 7, а также за счет силово. О .;О!òuêòà между сферическими поверхя ii!! l:îëçóíà 10 и пяты 11. Выполнение . -ь 1: с радиусом сферы, большим чем радиус сферы ползуна 10, также способствует обеспечению компенсациии несоосности.

При нарезании глухих отверстий, когда метчик 5 доходит до упора, пружина 7, закручиваясь, позволяет компенсировать отставание срабатывания реверса двигателя.

После выхода метчика 5 из обработанного отверстия держатель 2 инструмента возвращается в исходное положение, соосное оси шпинделя 14, под действием упругих сил пружины 7 и силового сферического контакта ползуна 10 и пяты 11.

Таким образом патрон обеспечивает соосность метчика и оси шпинделя до резьбонарезания, компенсацию несоосности метчика и отверстия под образуемую резьбу, <5 двухстороннюю осевую компенсацию разности шагов метчика и механизма подач, а также компенсацию отставания срабатывания реверса двигателя при нарезании глухих отверстий. Применение резьбонарезного пат26 рона позволяет повысить надежность при резьбонарезании и снизить расход метчиков при обработке деталей.

Резьбонарезной патрон, содержащий корпус и держатель инструмента, связанные между собой пружиной, отличающийся тем, что, с целью расширения технологическиих возможностей, он снабжен установленным в корпусе с возможностью осевого перемещения подпружиненным ползуном с внешней сферической поверхностью и жестко установленной в держателе инструмента пятой с внутренней сферической поверхностью, причем упомянутые сферические поверхности контактируют между собой, а радиус сферической поверхности пяты больше радиуса сферической поверхности ползуна.

Источники информации, принятые во внимание при экспертизе

4О 1. Авторское свидетельство СССР . хс 534309, кл. В 23 В 31/04, 1974.
