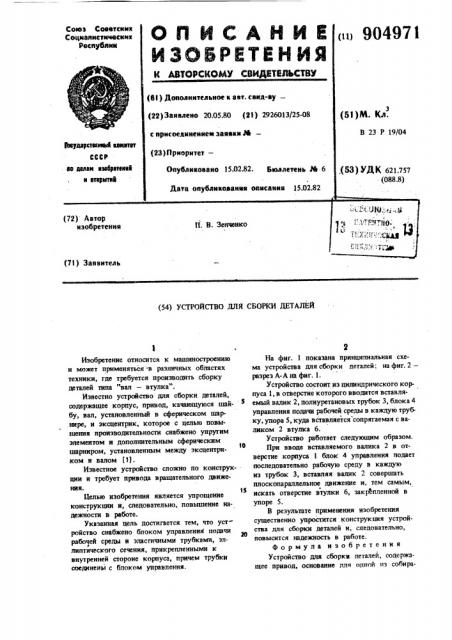

(71) Заявитель (54) УСТРОЙСТВО ДЛЯ СБОРКИ ДЕТАЛЕЙ

Изобретение относится к машиностроению и может применяться в различных областях техники, где требуется производить сборку деталей типа "вал — втулка".

Известно устройство для сборки деталей, содержащее корпус, привод, качающуюся шайбу, вал, установленный в сферическом шарнире, и эксцентрик, которое с целью повышения производительности снабжено уцрутим элементом и дополнителъным сферическим

10 шарниром, установленным между эксцентриком и валом (1).

Известное устройство сложно по конструкции и требует привода вращательного движения.

1S

11елью изобретения является упрощение конструкции и, следовательно, повьппение надежности в работе.

Указанная цель достигается тем, что устройство снабжено блоком управления подачи рабочей среды и эластичными трубками, эллиптического сечения, прикрепленными к внутренней стороне корпуса, причем трубки соединены с блоком управления.

На фиг. 1 показана принципиальная схема устройства для сборки деталей; на фиг. 2— разрез А-А на фиг. 1, Устройство состоит из цилиндрического корпуса 1, в отверстие которого вводится вставляемый валик 2, полиуретановых трубок 3, блока 4 управления подачи рабочей среды в каждую трубку, упора 5, куда вставляется сопрягаемая с валиком 2 втулка 6.

Устройство работает следующим образом.

При вводе вставляемого валика 2 в отверстие корпуса 1 блок 4 управления подает последовательно рабочую среду в каждую из трубок 3, вставляя валик 2 совершать плоскопараллельное движение и, тем самым, \ искать отверстие втулки 6, закрепленной в упоре 5.

В резулътате применения изобретения существенно упростится конструкция устройства для сборки деталей н, следовательно, повысится надежность в работе.

Формула изобретения

Устрйо дм сб ркв детыей . д.ржа щее привод, основание пля одной нз собира3 904971 емых деталей и корпус, в отверстие которого вставляется другая собираемая деталь, о т л и ч а ю щ е е с я тем, что, с целые упрощения конструкции, оно снабжено блоком управления подачи рабочей среды и

5 эластичными трубками эллиптического сечения, прикрепленными к внутренней стороне корпу- °

4 са, причем трубки соединены с блоком управления.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР N 694349, кл. В 23 P 19/04, 1978.
