Установка для центробежной обработки изделий

Установка для центробежной обработки изделий

Иллюстрации

Показать все

Реферат



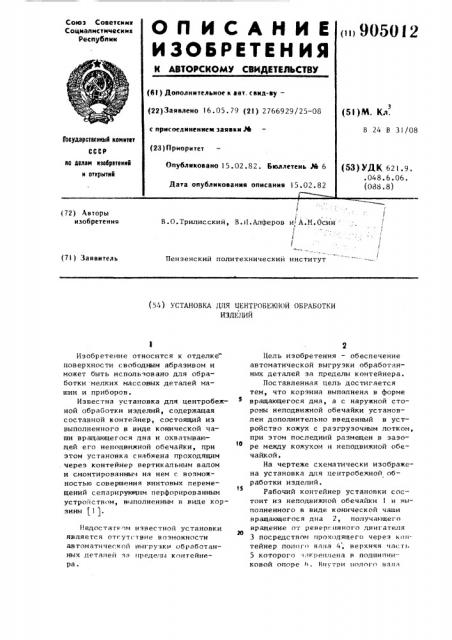

(В.О.Трилисский, В.И.Алферов и" А.M.Îñèí (1

Пензенский политехнический институт (72) Авторы изобретения (71) Заявитель (54) УСТАНОВКА ДЛЯ ЦЕНТРОЬЕЖНОИ ОБРАБОТКИ

ИЗДЕ31ИЙ зины (1 j.

Изобретение относится к отделке поверхности свободным абразивом и может быть использовано для обработки мелких массовых деталей машин и приборов.

Известна установка для центробежной обработки изделий, содержащая составной контейнер, состоящий из выполненного в виде конической чаши вращающегося дна и охватывающей его неподвижной обечайки, при этом установка снабжена проходящим .через контейнер вертикальным валом и смонтированным на нем с воэможностью совершения винтовых перемещений сепарирующим перфорированным устройством, выполненным в виде корНедостатк м известной установки является отсутствие воэможности автоматической выгрузки обработанных деталей эа пределы контейнера.

Цель изобретения — обеспечение автоматической выгрузки обработанных деталей за пределы контейнера.

Поставленная цель достигается тем, что корзина выполнена в форме вращающегося дна, а с наружной стороны неподвижной обечайки установлен дополнительно введенный в устройство кожух с разгрузочным лотком, при этом последний размещен в зазоре между кожухом и неподвижной обечайкой.

На чертеже схематически изображена установка для центробежной обработки изделий.

Рабочий контейнер установки состоит из неподвижной обечайки и выполненного в виде конической чаши вращающегося дна 2, получающего вращение от реверсивного двигателя

3 посредством проходящего через контейнер пологo нала ч, верхняя часть

5 которого !Yðåíëåíà в подшипниковой опоре 6. Кпутри полого ва.па

90501

15

25

35

50

4 проходит вал 7, имеющий на своем нижнем конце винтовую нарезку, образующую совместно с закрепленной в подшипниковой опоре гайкой 8 винтовую пару. Гайка 8 взаимодействует с электромагнитной муфтой 9, которая при включении жестко соединяет гайку 8 со станиной установки, Внутри вала 5 размещен рукав 10, на котором закреплена перфорированная корзина 11, имеющая форму вращающегося дна. Рукав 10 жестко соединен с валом 7 с помощью штифта 12, проходящего через выполненные в валу 5 пазы, за счет чего обеспечивается вращение корзины 11 вместе с валом 5 и ее перемещение вместе с валом 7. С наружной стороны обечайки

1 установлен цилиндрический кожух

13, на котором закреплен наклонный лоток 14, Внутренняя поверхность обечайки l и вращающегося дна 2 покрыты износостойким -материалом 15, Установка работает следующим образом.

Корзина ll опускается на дно 2 посредством вращения вала 7 при включенной муфте 9. Контейнер загружается абразивным материалом и обрабатываемыми деталями, которые смачиваются рабочей жидкостьш,, подаваемой насосом 16 через трубопровод

17. Жидкость с отходами обработки проходит в камеру 18 через зазор между дном 2 и обечайкой

При осуществлении цикла обработки муфта 9 отключается, гайка 8 свободно вращается в подшипнике вместе с валом 7, корзина 11 в осевом направлении не перемещается, так как прижата к дну 2 и вращается вместе с ним. Обработка деталей осуществляется за счет их интенсивного перемешивания B тороидально-винтовом IIQ токе абразивной среды.

В конце обработки включается электромагнитная муфта 9, которая cTQIIQ рит гайку 8. Вал 7, вращающийся вместе с дном 2, перемещается вверх в полом валу 5, поднимая корзину, при этом абразивный материал проваливается через отверстия в корзине, а оставшиеся обработанные детали, при достижении корзиной верхнего края неподвижной обечайки l, под действием центробежных сил вылетают в кожух 13 и по наклонному лотку 14 попадают в сборник 19.

Опускание корзины осуществляется реверсированием вращения электродвигателя 3. После чего загружается очередная партия деталей и цикл повторяется.

11редлагаемая установка для центробежной обработки изделий позволяет обеспечить как сепарацию обработанных деталей, так и автоматическую выгрузку их за пределы контейнера, чем сокращается вспомогательное время при обслуживании установки.

Формула изобретения

Установка для центробежной обработки изделий, содержащая составной контейнер, состоящий из выполненного в виде конической чаши вращающегося дна и охватывающей его неподвижной обечайки, кри этом установка снабжена проходящим через контейнер вертикальным валом и смонтированным на нем с возможностью совершения винтовых перемещений сепарирующим перфорированным устройством, выполненным в виде корзины, о т— л и ч а ю щ а я с я тем, что, с целью обеспечения автоматической выгрузки обработанных деталей за пределы контейнера, корзина выполнена в фбрме вращающегося дна, а с наружной стороны неподвижной обечайки установлен дополнительно введенный в устройство кожух с разгрузочным лотком, при этом последний размещен в зазоре между кожухом и неподвижной обечайкой.

Источники информации, принятые во внимание при экспертизе

1. Патент СССР Ф 302873, кл. В 24 В 31/08, 01.03.67.
