Заглаживающее устройство

Заглаживающее устройство

Иллюстрации

Показать все

Реферат



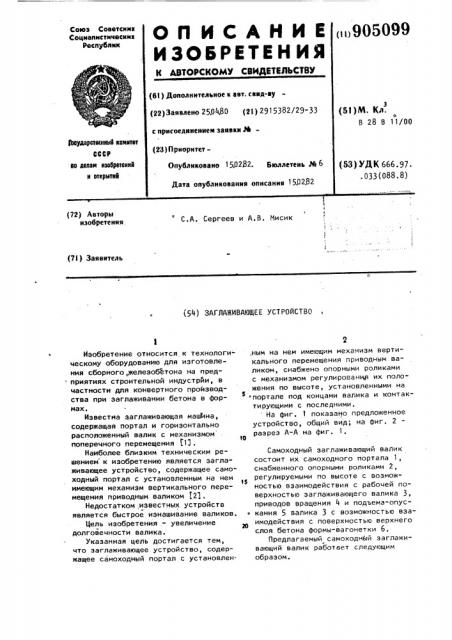

(72) Автори изобретения

С.A. Сергеев и А.В. Иисик (7!) Заявитель (54) ЗАГЛАЯИВАЮЩЕЕ УСТРОЙСТВО,ным на нем имеющим механизм вертикального перемещения приводным валиком, снабжено опорными роликами с механизмом регулирования их положения по высоте, установленными на портале под концами валика и контактирующими с последними.

На фиг. 1 показано предложенное устройство, общий вид; на фиг. 2

ФО разрез А-А на фиг. 1.

Изобретение относится к технологическому оборудованию для изготовления сборного. железобетона на предприятиях строительной индустрйи, в частности для конвертного пройзводства при заглаживании бетона в формах.

Известна заглаживающая машкина, содержащая портал и горизонтально расположенный валик с механизмом . поперечного перемещения 1.13 .

Наиболее близким техническим решением к изобретению является заглаживающее устройство, содержащее само" ходный портал с установленным на нем имеющим механизм вертикального перемещения приводным валиком (23.

Недостатком .известных устройств является быстрое изнашивание валиков.

Цель изобретения — увеличение долговечности валика.

Указанная цель достигается тем, что заглаживающее устройство, содержащее самоходный портал с установлен.

Самоходный заглаживающий валик состоит их самоходного портала 1, снабженного опорными роликами 2, регулируемыми по высоте с возможностью взаимодействия с рабочей поверхностью заглаживающего валика 3, приводов вращения ч и подъема-опускания 5 валика 3 с возможностью взаимодействия с поверхностью верхнего слоя бетона формы-вагонетки 6.

Предлагаемый самоходный заглаживающий валик работает следующим образом.

905099

Формула изобретения

Самоходный заглаживающий валик .подходит к форме-вагонетке 6, наполненной бетонной смесью, механизм подъема-опускания 5 опускает заглаживающий валик 3, концы которого ложатся на опорные ролики 2 самоходного портала 1, опорные ролики 2 устанавливаются (ручными или автоматическим способом) на высоту борта формы-вагонетки 6 с необходимым зазором, затем включается механизм вращения 4 заглаживающего валика 3, которь>й, вращаясь, заглаживает верхний слой бетонной смеси, так как заглаживающий валик 3 ложится на опорные ролики 2, передавая им вращательное движение, при этом соприкосновение заглаживающего валика 3 с бортами формы-вагонетки

6 исключено.

Предложенная конструкция самоходного заглаживающего валика позволяет увеличить срок службы валика.

Заглаживающее устройство, содержащее самоходный портал с установленным на нем имеющим механизм вертикального перемещения приводным валиком, о т л и ч а ю щ е е с я тем, что, с целью увеличения долговечности валика, оно снабжено олорto ными роликами с механизмом регулирования их положения по высоте, установленными на портале под концами валика и контактирующими с последними.

Йсточники информации, принятые во внимание при экспертизе що 1. Авторское свидетельство СССР

11 445578, кл. В 28 В 11/00, 1972.

2, Авторское свидетельство СССР

7 508398, кл. В 28 В 11/08, 1972;

905099

Составитель Г. Невзорова

Редактор М. Дылын Техред Ж.Кастелевич - КорректорМ. Демчик

Заказ 245/29 Тираж 603 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4
