М 90514

Класс 76с, 30га

42k, 22at

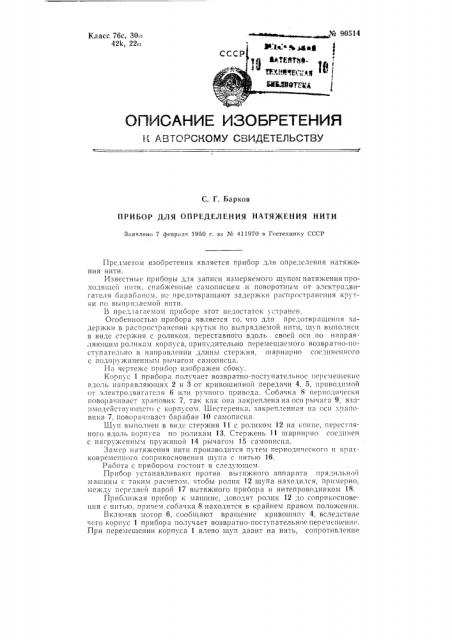

ОПИСАНИЕ ИЗОБРЕТЕНИЯ к Авторскому свидетельству

С. Г. Барков

ПРИБОР ДЛЯ ОПРЕДЕЛЕНИЯ НАТЯЖЕНИЯ НИТИ

Заявлено 7 февраля 1950 г. за М 411970 в Гостеннину СССР

Предметом изобретения является прибор для определения натяжения нити.

Известныс приборы для записи измеряемого щупом натяжения ппохо;.It!1FIcй 1«1ти, снябкеннь1е cBihlol HcFFcixt H поворотным оТ элсKTpoBH гателя бараояном, Нс предотвращают задержки ряспространс1шя крутКИ ПО BI>!11PFI, 1Я МОИ HIITH

В предлагаемом приборе этот недостаток устранен.

Особенностью прибора является то, что для предотвращения задержки в распространении крутки по выпрядаемой нити, щуп выполнен в виде стержня с роликОм, переставного вдоль своей Оси по няправ ляющим роликам корпуса, принудительно перемещаемого возвратно-поступательно в направлении длины стержня, шарнирно соединенного с подпружиненным рычагом самописца.

Ня чертеже прибор изображен сбоку.

Корпус 1 прибора получает возвратно-поступательнос перемещение вдоль направляющих 2 и 3 от кривошипной передачи 4, 5, приводимой от электро 1вигятсля 6 или ручного привода. Собачка 8 пернодичсски поворачшзяст храповик 7, так как она закреплена на осн рычага 9, взанмодсиствмlоц1его с кОрп1 сох1. Шестеренка, закрепленная lя осН хряповика 7, поворачнваст барабан 10 самописца.

Шуп выполнен в виде стержня 11 с роликом 12 на конце, перестявного вдоль кop!!ic;I по роликам 13. Стержень 11 шарнирно соединен с нагруженным пружиной 14 рычагом 15 самописца.

Замер натяжения FIHTH производится п TcM llcpHo. IHHcct ol o н 1 рятковремснного соприкосновения щупа с нитью 16.

Работа с прибором состоит в следующем.

Прибор устанавливают против вытяжного аппарата прядильно11 машины с таким расчетом. чтобы ролик 12 щупа находился, примерно, между передней парой 17 вытяжного прибора и нитепроводником 18.

Приближая прибор к машине, доводят ролик 12 до соприкосновения с нитью, причем собачка 8 находится в крайнем правом положении.

Включив мотор 6, cooolllяют вращение кривошнпу 4, вследствие чего корпус 1 прибора получает возвратно-поступательное перемсщение.

При перемещении корпуса 1 влево щуп давит на нить, сопротивление № 90514 — 2—

@р р Ф + ф„й которой заставляет !цуп персме1цаться по роликам 13 вправо и воздействовать на подйружиненный рычаг самописца, регистрирующего на барабане 10.величину натяжения нити. ь

Предмет изобретения

1. Прибор для определения натяжения нити, снаожснный самописцем и поворотным от электродвигателя барабаном, о т л и ч и юшийся тем, что для предотвращения задержки в распространении крутки по выпрядаемой нити, lцуп вь!полнен В Ви Ip cT0ржпя с рол1!ком, переставного вдоль своей оси по направляющим роликам корпуса, принудительно перемещаемого возвратно-поступательно в направлении длины стержня, шарнирно соеди1н нного с подпружипснным рычагом самописца.

2. Форма выполнения прибора Ilo и. 1, о тл и ч а ю ща я с я тем, 1то для сообщения возвратно-поступательных перемещений корпусу применена кривошипная передача от электродвигателя или ручного привода периодического поворачивания крановой передачи барабана самописца.
