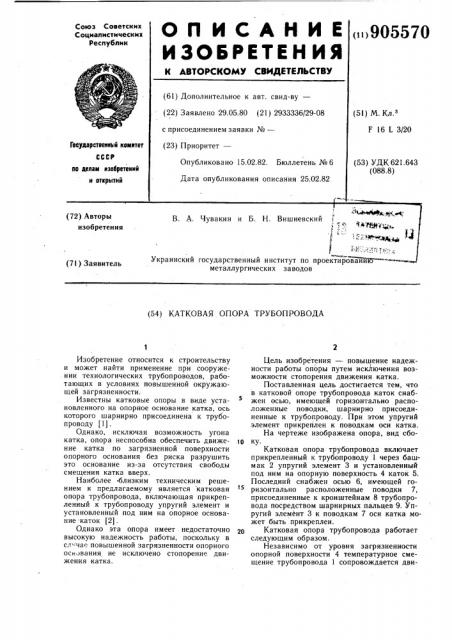

О Il И С А Н И Е ()905570

И ЗОБ РЕТЕ Н Nfl

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 29.05.80 (21) 2933336/29-08 (51) М. К .

F 16 L 3/20 с присоединением заявки №вЂ”

Гасударственный кемитет

СССР (23) Приоритет—

Опубликовано 15.02.82. Бюллетень № 6 (53) УДК 621.643 (088.8) по делам изобретений и втврмтий

Дата опубликования описания 25.02.82. металлургических заводов (54) КАТКОВАЯ ОПОРА ТРУБОПРОВОДА

Изобретение относится к строительству и может найти применение при сооруже. нии технологических трубопроводов, работающих в условиях повышенной окружающей загрязненности;

Известны катковые опоры в виде установленного на опорное основание катка, ось которого шарнирно присоединена к трубопроводу (1).

Однако, исключая возможность угона катка, опора неспособна обеспечить движение катка по загрязненной поверхности опорного основания без риска разрушить это основание из-за отсутствия свободы смещения катка вверх.

Наиболее близким техническим решением к предлагаемому является катковая опора трубопровода, включающая прикрепленный к трубопроводу упругий элемент и установленный под ним на опорное основание.каток (2).

Однако эта опора имеет недостаточно высокую надежность работы, поскольку в сл .чае повышенной загрязненности опорного ос, вания не исключено стопорение движения катка.

Цель изобретения — повышение надеж1 ности работы опоры путем исключения возможности стопорения движения катка.

Поставленная цель достигается тем, что в катковой опоре трубопровода каток снабжен осью, имеющей горизонтально расположенные поводки, шарнирно присоединенные к трубопроводу. При этом упругий элемент прикреплен к поводкам оси катка.

На чертеже изображена опора, вид сбо О ку.

Катковая опора трубопровода включает прикрепленный к трубопроводу 1 через башмак 2 упругий элемент 3 и установленный под ним на опорную поверхность 4 каток 5.

Последний снабжен осью 6, имеющей горизонтально расположенные поводки 7, присоединенные к кронштейнам 8 трубопровода посредством шарнирных пальцев 9. Упругий элемент 3 к поводкам 7 оси катка может быть прикреплен.

gp Катковая опора трубопровода работает следующим образом.

Независимо от уровня загрязненности опорной поверхности 4 температурное смещение трубопровода 1 сопровождается двиэ жением катка 5 в том же направлении под влиянием смещения вместе с трубопроводом поводков 7. При этом стопорение движения исключается, поскольку каток имеет возможность смещения вверх с преодолением усилия упругого элемента 3, равного весу участка трубопровода с продуктом, путем его временного сжатия.

Формула изобретения

1. Катковая опора трубопровода, включающая прикрепленный к трубопроводу упругий элементЦ усч щ вленный под ним на опорнуЬ, поверхность каток, отличающаяся тем, чтоЦ цель%%ЪыЖения надежности раВе м,: ° - .

905570 боты опоры путем исключения возможности стопорения движения катка, последний снабжен осью, имеющей горизонтально расположенные поводки, шарнирно присоединенные к трубопроводу.

2. Опора по п. 1, отличающаяся тем, что упругий элемент прикреплен к поводкам оси катка.

Источники информации, принятые во внимание при экспертизе

to 1. Авторское свидетельство СССР № 501241, кл. F 16 L 3/18, 1974.

2. Ибрицкий Н. И. Справочник по трубопроводам и арматуре.для тепловых электрических станций. Госэнергоиздат, 1962, с. 86, р. 4 — 4 б (прототип) .
