Устройство для определения максимальной плотности грунта

Устройство для определения максимальной плотности грунта

Иллюстрации

Показать все

Реферат

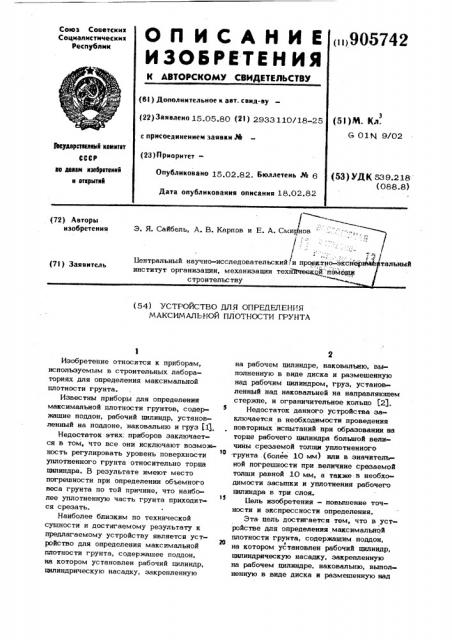

Союз Советских

Социалистических

Республик

ОП ИСАНИЕ

ИЗЬ6РЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

< >905742 (6l ) Дополнительное к авт. свид-ву (22) Заявлена 15.05.80 (2) ) 2933 110/18-25 с присоединением заявки М (23) Приоритет—

Опубликовано 15.02.82. Бюллетень № 6

Дата опубликования описания 18.02.82 (53)IN. Кл.

G Olfe 9/02

9куднретеенный квинтет

СССР на денни нэебретеннй и еткрытнй (53) УДК 539.218 (088.8) (54) УСТРОЙСТВО ДЛЯ ОПРЕДЕЛЕНИЯ

МАКСИМАЛЬНОЙ ПЛОТНОСТИ ГРУНТА

Изобретение относится к приборам, используемым в строительных лабораториях для определения максимальной плотности грунта.

Известны приборы для определения максимальной плотнос FH грунтов, содержащие поддон, рабочий цилиндр, установленный на поддоне, наковальню и груз 11).

Недостаток-этих: приборов заключается в том, что все они исключают возможность регулировать уровень поверхности уплотненного грунта относительно торца цилиндра. В результате имеют место погрешности при определении объемного веса грунта по той причине, что наиболее уплотненную часть грунта приходит ся срезать.

Наиболее близким по технической сущности и достигаемому результату к предлагаемому устройству является устройство для определения максимальной плотности грунта, содержащее поддон, на котором установлен рабочий цилиндр, цилиндрическую насадку, закрепленную на рабочем цилиндре, наковальню, выполненную в виде диска и размещенную над рабочим цилиндром, груз, установленный над наковальней на направляющем стержне, и ограничительное кольцо (2).

5 Недостаток данного устройства заключается в необходимости проведения повторных испытаний при образовании на торце рабочего цилиндра большой величины срезаемой толщи уплотненного грунта (более 10 мм) или в значительной погрешности при величине среэаемой толщи равной 10 мм, а также.в необходимости засыпки и уплотнения рабочего цилиндра в три слоя.

1f

Цель изобретения — повышение точности и экспрессности определения.

Эта цель достигается тем, что в устройстве для определения максимальной плотности грунта, содержащим поддон, 20 6 на котором установлен рабочий цилиндр, цилиндрическую насадку, закрепленную на рабочем цилиндре, наковальню, выполненную в виде диска и размещенную над

90 рабочим цилиндром, груз, установленный над наковальней на направляющем стержне, и ограничительное кольцо, рабочий цилиндр снабжен съемными кольцами, установленными последовательно и в одинаковом количестве по обоим торцам рабочего цилиндра.

На фиг. 1 изображен прибор в сборе, общий вид; на фиг. 2 — разрез А-А на фиг. 1; на фиг. 3 - крышка цилиндра.

Прибор состоит из поддона 1, цельного цилиндра 2, съемных взаимозаменяемых колец 3 условной толшины, насадки 4, наковальни 5, падающего груза 6, направляющего стержня 7, ограничительного кольца 8, зажимных винтов 9, крышки 10 цилиндров.

Прибор работает следуюшим образом.

В рабочий цилиндр 2 в один прием загружают подготовленный грунт и уплотняют ударами падающего по стержню

7 груза 6. После уплотнения снимают насадку 4 и свободные от грунта съемные кольца 3. Выступающую часть образца срезают эацодлицо с близлежащим кольцом 3, при этом толщина срезаемого слоя грунта не должна превышать толщину последнего. На выравненную поверхность грунта надевают крышку 10 (фиг. 3), и опрокидывают прибор поддоном 1 вверх. Отворачивают эажимные винты 9, снимают поддон 1 и столько съемных колец 3, сколько их осталось на противоположном торце. Высвободившийся в результате съема колец грунт

5742

4 также срезают. Определяют массу прибора с грунтом с погрешностью до 1г.

Снимают крышку кольца и извлекают уплотненный образец.

Прибор собирают для очередного уплотнения грунта.

Прибор позволяет ускорить процесс анализа и повысить его точность.

tO формула изобретения

Устройство для определения максимальной плотности грунта, содержащее

1з поддон, на котором установлен рабочий цилиндр, цилиндрическую насадку, закрепленную на рабочем цилиндре, наковальню, выполненную в виде диска и раэмешенную над рабочим цилиндром, груз, установленщ ный над наковальней на направляюшем стержне, и ограничительное кольцо, о т —. л и ч а ю щ е е с я тем, что, с целью повышения точности и экспрессности определения, рабочий цилиндр снабжен съема ными кольцами, установленными последовательно и в одинаковом количестве по о обоим торцам рабочего цилиндра.

Источники информации, принятые во внимание при экспертизе

ЗО 1. Хилобок В. Г. Исследование уплотняемости связных грунтов нарушенной структуры. Диссертация, М., 1968.

2. Грунты. Метод лабораторного определения максимальной плотности.

ГОСТ 22733-77 (прототип) .
