Устройство для регистрации информации с частотных датчиков

Патент 905836

Авторы

Иллюстрации

Показать все

Реферат

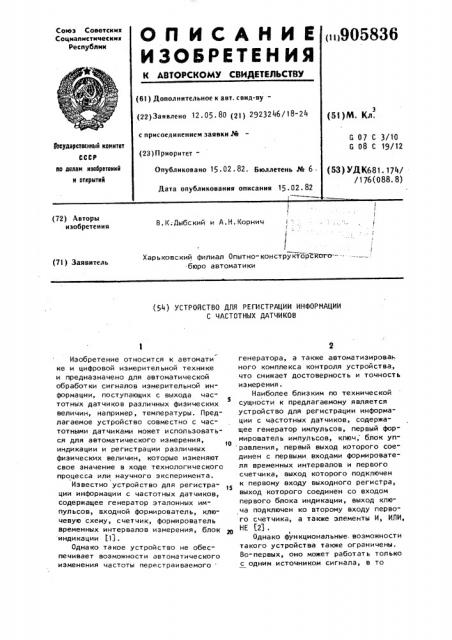

Союз Соввтскик

Социапис тически к

Республик

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (п)905836 (61) Дополнительное к авт. свид-вувЂ” (22) Заявлено 12. 05. 80 (21) 2923246/18-24 с присоелинением заявки № (23)ПриоритетОпубликовано 15.02.82 Бюллетень № 6.

Дата опубликования описания 15 . 02 . 82 (51) М. Кл.

G 07 С 3/10

G 08 С 19/12 (53) УДК681. 174/

/176(088. 8) 1Ъсударстекииый камитет

Il0 делам иэабретеиий и открытий (72) Авторы изобретения

В. К; Дыбс кий и А. Н. Корнич

Харьковский филиал Опытно-конструкторского-- вЂ”. бюро автоматики (7I) Заявитель (54) УСТРОЙСТВО ДЛЯ РЕГИСТРАЦИИ ИНФОРМАЦИИ

С ЧАСТОТНЫХ ДАТЧИКОВ

Изобретение относится к автомати ке и цифровой измерительной технике и предназначено для автоматической обработки сигналов измерительной информации, поступающих с выхода частотных датчиков различных физических величин, например, температуры. Предлагаемое устройство совместно с частотными датчиками может использоваться для автоматического измерения, индикации и регистрации различных физических величин, которые изменяют свое значение в ходе технологического процесса или научного эксперимента.

Известно устройство для регистрации информации с частотных датчиков, содержащее генератор эталонных импульсов, входной формирователь, ключевую схему, счетчик, формирователь временных интервалов измерения, блок индикации (13.

Однако такое устройство не обеспечивает возможности автоматического изменения частоты перестраиваемого генератора, а также автоматизироваь ного комплекса контроля устройства, что снижает достоверность и точность измерения.

Наиболее близким по технической сущности к предлагаемому является устройство для регистрации информации с частотных датчиков, содержащее генератор импульсов, первый формирователь импульсов, ключ, блок уп равления, первый выход которого соединен с первыми входами формирователя временных интервалов и первого счетчика, выход которого подключен

15 к первому входу выходного регистра, выход которого соединен со входом первого блока индикации, выход ключа подключен ко второму входу первого счетчика, а также элементы И, ИЛИ, НЕ f2j .

Одна ко фун кционал ьные. возможности такого устройства также ограничены.

Во-первых, оно может работать только с одним источником сигнала, в то

905836 время как наиболее полно и эффективно преимущества цифровых приборов проявляются в многоканальном режиме работы при обслуживании большого г количества датчиков. Во-вторых, указанное устройство только измеряет некоторую физическую величину, не осуществляя ее автоматический контроль, т.е. не определяя отклонение измеренного значения по отношению к to некоторому заданному. В то же время контроль физических величин являетiся наиболее распространенной задачей при автоматизации либо технологического процесса, либо научного эксперимента. Таким образом, разработка локализованных цифровых систем автоматического многоточечного контроля является в настоящее время весьма актуальной задачей, так как соз- щ дает предпосылки для использования новой элементной базы микропроцессоров.

Целью изобретения является расширение функциональных возможностей zs устройства и обеспечение автоматического контроля измеряемой физической величины.

Поставленная цель достигается тем, что в устройство для регистрации информации с частотных датчиков, содержащее генератор импульсов, первый формирователь импульсов, ключ, блок управления, первый выход которого соединен с первыми входами формирователя временных интервалов и первого счетчика, выход которого подключен к первому входу выходного регистра, выход которого соединен со входом первого блока индикации, выход ключа подключен ко второму входу первого счетчика, введены второй формирователь импульсов, блок памяти, блок сравнения кодов, элемент сигнализации, второй счетчик дешифратор, задатчик кода, второй блок индикации и коммутатор, выход которого через первый формирователь импульсов соединен с первым входом ключа, второй вход которого подключен ко второму выходу блока уп- 50 равления, выход генератора импульсов соединен с первым входом блока управления и через последовательно соединенйые второй формирователь импульсов и второй счетчик - со входом ss дешифратора, выход которого подключен ко входам коммутатора, второго блока индикации, блока памяти и задатчика кода, выход которого соединен с первым входом блока сравнения кодов, выход которого подключен ко входу элемента сигнализации, выход блока памяти соединен со вторым входом формирователя временных интервалов и с третьим входом первого счетчика, выход которого подключен ко второму входу бло( ка сравнения кодов, выход формирователя временных интервалов соединен со вторым входом блока управления, первый выход которого подключен ко второму входу выходного регистра.

На чертеже приведена структурная схема устройства.

В состав устройства входят генератор 1 импульсов, блок 2 управления, формирователь 3 временных интервалов, первый блок 4 индикации, первый формирователь 5 импульсов, ключ 6, первый счетчик 7, выходной регистр 8, коммутатор 9, второй формирователь

10 импульсов, блок 11 памяти, блок

12 сравнения кодов, элемент сигнализации 13, второй счетчик 14, дешифратор 15,задатчик 16 кода, второй блок 17 индикации.

Устройство работает следующим образом.

Выходной сигнал генератора 1 импульсов поступает на вход второго формирователя 10 импульсов, в котором формируется последовательность тактовых импульсов. Тактовые импульсы поступают на вход второго счетчика 14, изменяя его выходной код, каждое значение которого соответствует определенному измерительному каналу. Этот код поступает на вход дешифратора 15, где происходит его расшифровка и формирование сигнала управления на обслуживание определенного измерительного канала. С выхода дешифратора

15 сигнал управления одновременно поступает на управляющий вход коммутатора 9, в результате чего в нем происходит коммутация определенного измерительного канала, на вход первого формирователя 5 импульсов, на управляющий вход второго блока 17 индикации, результатом чего является световая индикация определенного измерительного канала, обслуживаемого

B настоящий момент времени, на управляющий вход блока 11 памяти, результатом чего является возбуждение определенного субблока памяти, в котором хранится значение поправок для

905836

З0.

35 частотного датчика, работающего в данном обслуживаемом измерительном канале, и передача этих поправок на установочные входы формирователя 3 временных интервалов и первого счетчика 7; на управляющий вход эадатчи-, ка 16 кода, в результате чего с его выхода на второй вход блока 12 сравнения кодов поступает заданное контролируемое значение физической величины, измеряемой в данном канале.

Сигнал частотного датчика определенного измерительного канала с выхода коммутатора 9 поступает на вход первого формирователя 5 импульсов, где из негр формируется последовательность счетных импульсов, поступающих на первый вход ключа 6. В формирователе 3 временных интервалов с помощью эталонной частоты, поступающей на его счетный вход через блок 2 управления, и с учетом значения поправки, поступившей на его установочный вход с блока 11 памяти, формируется интервал времени измерения, корректирующий погрешность измерения, связанную с отклонением действительного значения чувствительности частотного датчика от ее номинального значения.

Сформированный интервал времени измерения через блок 2 управления по ступает на второй вход ключа.6, разрешая прохождение счетных импульсов на вход первого счетчика 7 ° Количест во счетных импульсов подсчитывается первым счетчиком 7 и корректируется

6 ренной и заданной физической велич1ны поступают соответственно на первый и второй входы блока 12 сравнения кодов, где происходит определение допустимой разности между ними. В случае превышения этой разности с выхода блока 12 сравнения кодов подается сигнал управления на выход элемента сигнализации 13. Под воздействием этого сигнала осуществляется световая и звуковая сигнализация аварийного состояния обьекта, контролируемого данным измерительным ка" налом.

Поступление на вход второго счетчика 14 следующего тактового импульса переводит коммутатор 9 в следую- щую позицию, и следующий измерительный канал обслуживается по аналогичному алгориТму. Таким образом, использование устройства позволяет обслуживать систему измерительных каналов с частотными датчикаии, значительно повышая тем самым его функциональные возможности.

Кроме того, в устройстве реализуется автоматический цифровой контроль над измеряемой физической величиной.

Особенно эффективно применение устройства для контроля параметров процесса B большом количестве однотипных объектов.

Формула изобретения с учетом значения поправки, поступившей на его установочный вход с выхода блока 11 памяти. Тем самым корректируется погрешность измерения, обусния физической величины, представлен0 вход блока 12 сравнения кодов. По коЭтот же выход дублируется для подклюловленная от клонением дей ст вительного значения нулевой частоты датчика о от номинал ьного значения. С выхода с> первого счетчика 7 результат измереный кодом, поступает одновременно на вход выходного регистра 8 и первый манде, поступающей из блока 2 управления, результат измерения записывается в выходной регистр 8, с выхода которого подается в первый блок 4 индикации для отображения информации. чения предлагаемого устройства к вычислительной машине, в случае необходимости дальнейшей обработки ин- формации методами и средствами вычислительной техники. Значения измеустройство для регистрации инфор" мации с частотных датчиков, содер40 жащее генератор импульсов, первый, формирователь импульсов, ключ, блок управления, первый выход которого соединен с первыми входами формирователя временных интервалов и перво45

4 го счетчика, выход которого подключен к первому входу выходного реги ",тра, выход которого соединен со входом первого блока индикации, выход ключа подключен ко второму входу первого счетчика, о т л и ч а ю щ е е с я

50 тем, что, с целью расширения функциональных возможностей устройства,, в него введены второй формирователь импульсов, блок памяти, блок сравнения кодов, элемент сигнализации, 55 второй счетчик, дешифратор, эадатчик кода, второй блок индикации и коммутатор, выход которого через первый формирователь импульсов соединен с

905836 8 первым входом ключа, второй вход ко- лов и с третьим входом первого счетторого подключен ко второму выходу чика, выход которого подключен ко блока управления, выход генератора второму входу блока сравнения кодов, импульсов соединен с первым входом выход формирователя временных интерблока управления и через последова- s валов соединен со вторым входом блотельно соединенные второй формирова- ка управления, первый выход которого тель импульсов и второй счетчик вЂ” со подключен ко второму входу выходного входом дешифратора, выход которого регистра. подключен ко входам коммутатора, вто: рого блока индикации, блока памяти и 10 Источники информации, задатчика кода, выход которого сое- принятые во внимание при экспертизе динен с первым входом блока сравне- Авторское свидетельство CCCP ния кодов, выход которого подключен Н 495556, кл. 6 01 К 7/32, 1973. ко входу элемента сигнализации, выход 2. Авторское свидетельство СССР блока памяти соединен со вторым вхо- 5 N 657363, кл. G 01 R 23/00, 1976 дом формирователя временных интерва- (прототип).

Составитель Г.Усачев

Редактор Л.Повхан Техред M.Íàäü Корректор А. Ференц

Заказ 368/65 Тираж 589 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП "Патент", r.Óæãoðoä, ул.Проектная, 4
