Реферат



Союз Советския

Социалистических

Республик

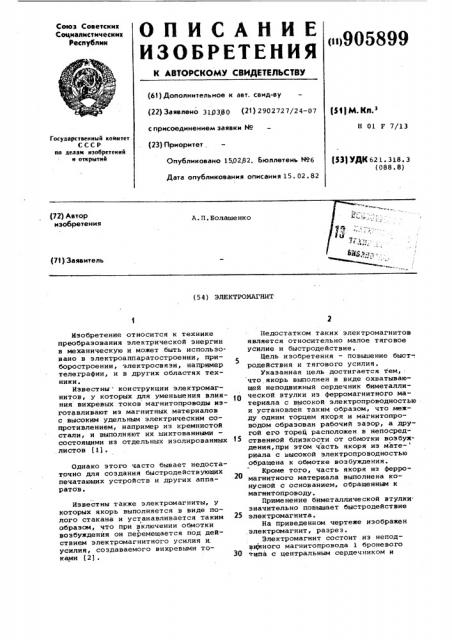

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. сеид-ву (22) Заявлено 31р380 (21) 2902727/24-07 ($1) М. КП.З

Н 01 Г 7/13 с присоединением заявки М9 (23) Приоритет, Государственный коиитет

СССР ио делам изобретений н открытий (53) УДК 621. 318. 3 (088, 8) Опубликовано 15.02.82. Бюллетень Но6

Дата опубликования описания 15. 02. 82 (71) Заявитель (5 4 ) ЭЛЕКТРОМАГНИТ

Изобретение относится к технике преобразования электрической энергии в механическую и может быть использовано в электроаппаратостроении, приборостроении, электросвязи, например телеграфии, и в других областях техники.

Известны. конструкции электромагнитов, у которых для уменьшения влияния вихревых токов магнитопроводы изготавливают из магнитных материалов с высоким удельным электрическим сопротивлением, например из кремнистой стали, и выполняют их шихтованными состоящими из отдельных изолированных листов (11.

Однако этого часто бывает недостаточно для создания быстродействующих печатающих устройств и других аппаратов.

Известны также электромагниты, у которых якорь выполняется в виде полого стакана и устанавливается таким образом, что при включении обмотки возбуждения он перемещается под действием электромагнитного усилия и, усилия, создаваемого вихревыми токами (2) .

Недостатком таких электромагнитов является относительно малое тяговое усилие и быстродействие.

Цель изобретения — повышение быст-, родействия и тягового усилия.

Указанная цель достигается тем,. что якорь выполнен в виде охватывающей неподвижный сердечник биметаллической втулки из ферромагнитного материала с высокой электропроводностью и установлен таким образом, что между одним торцем якоря и магнитопроводом образован рабочий зазор, а другой его торец расположен в непосредственной близкости от обмотки возбуждения,при этом часть якоря из мате- риала с высокой электропроводностью обращена к обмотке возбуждения.

Кроме того, часть якоря из ферромагнитного материала выполнена конусной с основанием, обращенным к магнитопроводу.

Применение биметаллической втулки значительно повышает быстродействие

25 электромагнита.

На приведенном чертеже изображен электромагнит, разрез.

Электромагнит состоит из неподвтсжного магнитопровода 1 броневого

30 типа с центральным сердечником и

905899

Формула изобретения

ВНИИПИ Заказ 387/68

Тираж 757 Подписное кольцевым полюсным накойечником,. обмотки возбуждения 2, расположенной на с-.ердечнике магнитопровода, кольцевого якоря 3, расположенного с воэможностью осевого перемещения на сердечнике в пространстве между обмоткой: и полюсным наконечником, воз— вратной пружины 4, упорного винта 5 и тяги 6.

При обеспеченной обмотке 2 якорь 3 прижат к обмотке или ее каркасу пру- 10 .жиной 4. При появлении тока в обмотке 2 создаваемый обмоткой магнитный поток индуцирует в якоре 3 наведенную ЭДС и образующийся вихревой ток в якоре создает встречный магнитный 15 поток. Взаимодействие магнитных потоков приводит к появлению силы, от талкивающей якорь от обмотки ° Значительная часть магнитного потока, образуемого обмоткой 2, проходит че- 70 рез сердечник магнитопровода 1, якорь 3, воздушный зазор между якорем и полюсным наконечником магнитопровода и замыкается через остальную часть магнитопровода. Возникающая при этом сила электромагнитного притяжения также приложена к якорю и направлена от обмотки к полюсному наконечнику. Суммарные силы, действующие на якорь, преодолевая противодействующие силы возвратной пружины 4 и трения, перемещают якорь в сторону уменьшения воздушного зазора до прилегания его к полюсному наконечнику магнитопровода 1, При этом якорь 3 через тягу 6 совершает

35 необходимую работу. Сила, обусловленная наличием вихревых токов в якоре, пропорциональна скорости изменения тока в обмотке, т.е. имеет наибольшее значение в первый момент 40 при включении электромагнита и окончательно исчезает при установившемся значении тока.

Лучшее использование силы".от токовихревого процесса в якоре обеспе- 45i чивает быстродействие предложенного электромагнита по отношению к известной конструкции. Использование пред1 Р лагаемого устройства позволяет повысить скорость работы печатающих уст— ройств, перфораторов, реле и других устройств или при той же скорости их работы применить режим с меньшей форсировкой электромагнитов, и, следовательно, с меньшим потреблением электроэнергии или применением менее мощных ключевых управляющих элементов транзисторов, тиристоров и т.д.

1 ° Электромагнит, содержащий маг— нитопровод броневого типа, неподвижный сердечник, обмотку возбуждения, закрепленную на неподвижном сердечнике, и подпружиненный якорь, устаHoBJIeHHblA с воэможностью перемещения под действием электромагнитного усилия и усилия, создаваемого вихревыми токами при ключении обмотки возбуждения, отличающийся тем, что, с целью повышения быстродействия и тягового усилия, якорь выполнен в виде охватывающей неподвижный сердечник биметаллической влутки из ферромагнитного материала с высокой электропроводностью и установлен таким образом, что между одним торцем якоря и магнитопроводом образован рабочий зазор, а другой его торец расположен в непосредственной близости от обмотки возбуждения, при этом часть якоря из материала с высокой злектропроводностью обращена к обмот:<е возбуждения.

2. Электромагнит по и. 1, о т л ич а ю шийся тем, что часть яко— ря из ферромагнитного материала выполнена конусной с основанием,,обращенным к магнитопроводу.

Источники информации, принятые во внимание при экспертизе

1. Патент Великобритании

9 1406005, кл. Н 1 Р, 1975.

2. Авторское свидетельство СССР

М 144551, кл. H 1 F 7/13,1962 (прото тип) .
