Способ изготовления многослойной обмотки беспазовых якорей электрических машин

Способ изготовления многослойной обмотки беспазовых якорей электрических машин

Иллюстрации

Показать все

Реферат

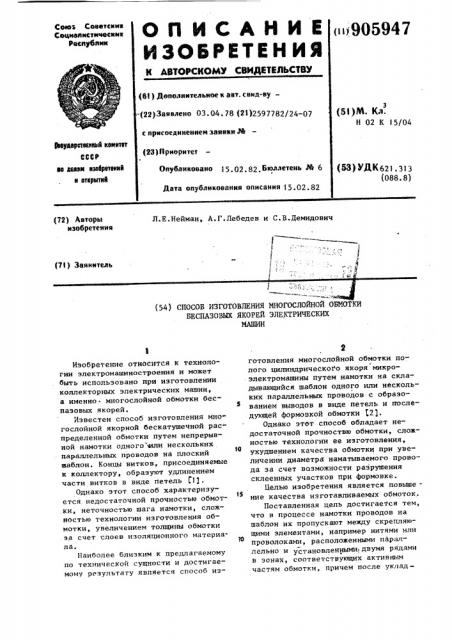

ОП КСАН ИЕ

ИЗОБРЕТЕН ИЯ

К АВТОУСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социаяиетнчвеиих

Раснубнин м905947 (6() Дополнительное к авт. свид-ву (22)з O3 О4 78 (2 )2597782П4-07 с присоединением заявки М (23) Приоритет (SI)N. Кл.

H 02 К l5/04 (Ьеударатвкквй квивтет

СССР ав дмвн взавретеккй и вткрыткй

Опубликовано 5.02. 82,Бюллетень В

Дата опубликования описания ) 5 02 82 (>) ЙК621 ° 313 (088. 8) (72) Авторы изобретения

Л.Е.Нейман, А.Г.Лебедев и С.В.Демидович (7I) Заявитель с Г (54) СПОСОБ ИЗГОТОВЛЕНИЯ МНОГОСЛОЙНОЙ ОБМОТКИ

БЕСПАЗОВЫХ ЯКОРЕЙ ЭЛЕКТРИЧЕСКИХ

МАШИН

Изобретение относится к технологии электромашиностроения и может быть использовано при изготовлении коллекторных электрических машин, а именно- многослойной обмотки беспазовых якорей.

Известен способ изготовления мно" гослойной якорной бескатушечной рас" пределенной обмотки путем непрерывной намотки одного"ели нескольких параллельных проводов на плоский шаблон. Концы витков, присоединяемые к коллектору, образуют удлинением части витков в виде петель Г1).

Однако этот способ характеризуется недостаточной прочностью обмот.ки, неточностью шага намотки, сложностью технологии изготовления обмотки, увеличением толщины обмотки за счет лоев изоляционного материала.

Наиболее близким к предлагаемому по технической сущности и достигаемому результату является способ изготовления многослойной обмотки полого цилиндрического якоря микроэлектромашины путем намотки на складывающийся шаблон одного или нескольких параллельных проводов с образованием выводов в виде петель и последующей формовкой обмотки (2).

Однако этот способ обладает недостаточной прочноствю обмотки, сложностью технологии ее изготовления, !

О ухудшением качества обмотки прн увеличении диаметра наматываемого провода за счет возможности разрушения склеенных участков при формовке.

Целью изобретения является повышение качества изготавливаемых обмоток.

Поставленная цель достигается тем, что в процессе намотки проводов на шаблон их пропускают между скрепляющими элементами, например нитями или проволоками, расположенными параллельно и установленными, двумя рядами в зонах, соответствующих активным частям обмотки, причем после укладки каждого витка скрепляющие элементы отгибают в противоположные стороны, охватывая ими провода, и стягивают намотанный виток с преды-, дущим витком. 5

На фиг.! показана обмотка якоря в развернутом виде; на фиг.2 -обмот" ка в процессе ее изготовления.

Провод 1 в процессе намотки пропускают между отдельными скрепляющими элементами, нитями или проволо" кой 2, которые предварительно через один 3 и 4 разводят в противоположных направлениях, охватывают ими провод 1 и стягивают его с предыдущим витком

Отгибают шаблон S, выполненный в виде шестигранника, длины двух противоположных сторон которого равны длине активной части якоря А каждая и удалены друг от друга на расстояние

В, равное величине полюсного деления, и пропускают провод между скрепляющими нитями или проволокой с противо положной стороны шаблона, которые так же предварительно через един 3 и

4 разводят в противоположных направлениях, охватывают ими провод 1 и стягивают его с предыдущим витком

Ьбмотки. После этого вновь огибают © шаблон и производят намотку следующего витка. Выводы 6 на коллектор получают удлинением части витков и скручиванием их у основания. С каждым вновь образованным витком обмотку

35 сдвигают на величину, равную диаметру наматываемого провода.

После намотки всех витков обмотку обрезают и снимают с шаблона, при этом оставляют на шаблоне несколько витков для следующей обмотки, складывают в полосу, а затем на оправке формуют в цилиндр.

Эффективность применения данного способа заключается в повышении качества изготавливаемой обмотки путем увеличения прочности обмотки, отсутствия перекрещивающихся витков, применения большего интервала величин диаметров наматываемых проводов.

Формула изобретения

Способ изготовления многослойной обмотки беспазовых якорей электрических машин путем намотки на шаблон проводов с образованием выводов в виде петель, скрепления витков и по- следующей формовки обмотки, о т л и » ч а ю шийся тем, что, с целью повышения качества изготавливаемых обмоток, в процессе намотки проводов на шаблон их пропускают между скрепляющими элементами, например нитями или проволоками, расположенными параллельно и установленными двумя рядами в зонах, соответствующих активным частям обмотки, причем после укладки каждого витка скрепляющие элементы отгибают в противопо-., ложные стороны, охватывая ими провода, и стягивают намотанный виток с предыдущим витком.

Источники информации, принятые во внимание при экспертизе

Авторское свидетельство СССР

9 208810, кл. Н 02 К 15/04, 1966, 2. Авторское свидетельство СССР

11 530396, кл. Н 02 К 15704, 1972.
