Реферат

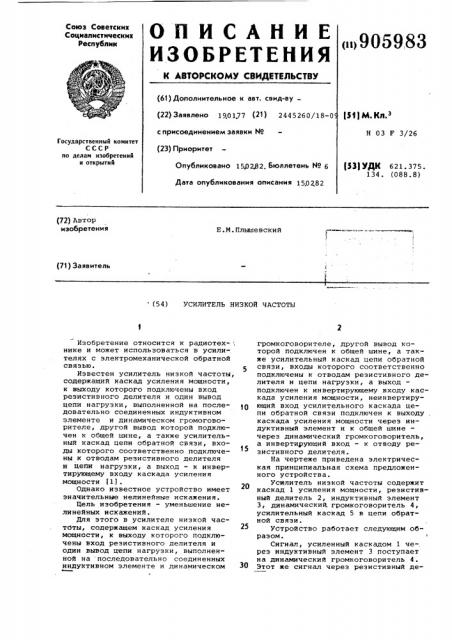

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик

<1905983 (61) ???????????????????????????? ?? ??????. ????????-???? (22) ???????????????? 190177 (21) 2445260>

Р1)М.Кп з с присоединением заявки № (23) Приоритет

Н 03 F 3/26

Государственный комитет

СССР по делам изобретений и открытий (53) УДК 621 375

134. (088. 8) Опубликовано 15.02р2. Бюллетень ¹ 6

Дата опубликования описания 150282 (72) Автор изобретения

E.M.Ïëûøåâñêèé (71) Заявитель (54) УСИЛИТЕЛЬ НИЗКОЙ ЧАСТОТЫ

Изобретение относится к радиотех- нике и может использоваться в усилителях с электромеханической обратной связью, 5

Известен усилитель низкой частоты, содержащий каскад усиления мощности, к выходу которого подключены вход реэистивного делителя и один вывод цепи нагрузки, выполненной на последовательно соединенных индуктивном элементе и динамическом громоговорителе, другой вывод которой подключен к общей шине, а также усилительный каскад цепи обратной связи, входы которого соответственно подключены к отводам резистивного делителя и цепи нагрузки, а выход — к инвертирующему входу каскада усиления мощности (11.

Однако известное устройство имеет значительные нелинейные искажения.

Цель изобретения — уменьшение нелинейных искажений.

Для этого в усилителе низкой частоты, содержащем каскад усиления 25 мощности, к выходу которого подключены вход резистивного делителя и один вывод цепи нагрузки, выполненной на последовательно соединенных индуктивном элементе и динамическом З0 громкоговорителе, другой вывод которой подключен к общей шине, а также усилительный каскад цепи обратной связи, входы которого соответственно подключены к отводам резистивного делителя и цепи нагрузки, а выход подключен к инвертирующему входу каскада усиления мощности, неинвертирующий вход усилительного каскада цепи обратной связи подключен к выходу . каскада усиления мощности через индуктивный элемент и к общей шине через динамический громкоговоритель, а инвертирующий вход — к отводу резистивного делителя °

На чертеже приведена электрическая принципиальная схема предложенного устройства.

Усилитель низкой частоты содержит каскад 1 усиления мощности, резистивный делитель 2, индуктивный элемент

3, динамический громкоговоритель 4, усилительный каскад 5 в цепи обратной связи.

Устройство работает следующим образом.

Сигнал, усиленный каскадом 1 че-. рез индуктивный элемент 3 поступает на динамический громкоговоритель 4.

Этот же сигнал через резистивный де905983

Формула изобретения

Составитель В.Маврин

Техред С.Мигунова

Корректор В.Вутяга

Редактор М.Петрова

396/73 Тираж 953 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Мос>сва, Ж-35, Раушская наб., д. 4/5 заказ

Филиал ППП Патент, г. Ужгород, ул. Проек прая, 4

Ф литель 2 поступает на инвертирую-i. щий вход усилительного каскада 5, неинвертирующий вход которого подключен к месту соединения индуктивного элемента 3 и динамического громкоговорителя 4.

Таким образом создается цепь компенсированной обратной связи, содержащая как петлю отрицательной обратной связи через элементы 1 3. и 5, так и петля положительной обратной связи через элементы 1, 2 и Ь.

При сложном комплексном характере нагрузки, которую представляет собой динамический громкоговоритель 4 на частотах, где сопротивление нагрузки велико (а компонента сигнала обрат- 15 ной связи, пропорциональной току нагрузки, мала), каскадом 1 усиления мощности вносятся предельно малые ис- кажения (при подаче сигнала обратной связи на его инвертирующий вход). щ

Преимуществом предложенного усилителя по сравнению с известным является также то, что он допускает удобное в эксплуатации соединение вывода нагрузки. с общим проводом и через общий провод с источноком сигнала на входе усилителя.

Усилитель низкой частоты, содерж щий каскад усиления мощности, к выходу которого подключены вход резистивного делителя и один вывод цепи нагрузки, выполненный на последователь но соединенных индуктйвном элементе и динамическом громкоговорителе, другой вывод которой подключен к общей шине, а также усилительный каскад цепи обратной связи, входы которого соответственно подключены к отводам резистивного делителя и цепи нагрузки, а выход — к инвертирующему входу каскада усиления мощности, о т л и ч аю шийся тем, что,с целью умень-шения нелинейных искажений, неинвертирующий вход усилительного каскаца цепи обратной связи подключен к выХоду каскада усиления мощности через индуктивный элемент и к общей шине через динамический громкоговоритель, а инвертирующий вход — к отводу резистивного делителя.

Источник информащии, принятые во внимание при экспертизе Радио 1973, Р 3, стр. 44, рис. 1 (прототип).
