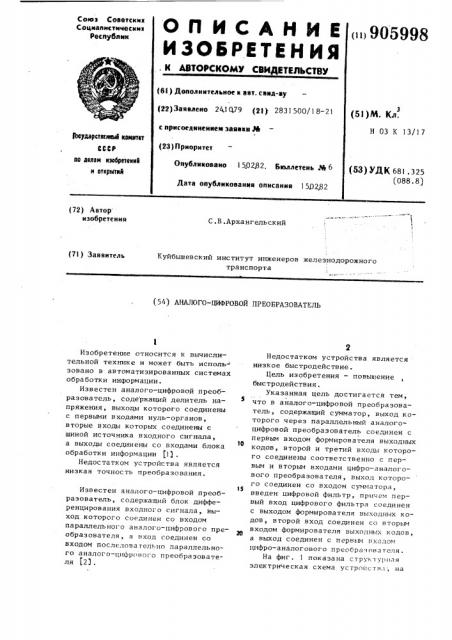

ОП ИСАНИЕ

ИЗОБРЕТЕНИЯ . К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (ii)905998 (6!) Донолннтельное к авт.санд-ву (22) Заявлено 24.1С(79 (2! j 2831500/18-21 с нрисоеанненнеат заявки М (23) Приоритет

Опубликовано 150282, Бюллетень 1те 6

Дата опубликования описания 150282 (5 I ) М. Кл.

Н 03 К 13/17

9кударствовЫ1 канвтет

CCCP

60 делан изееретекий и открытка (53) УДК 681.325 (088.8) (72) Автор изобретения

С.В.Архангельский

Куйбышевский институт инженеров железнодорожного транспорта (71) Заявитель (54) АНАЛОГО-ЦИФРОВОЙ ПРЕОБРАЗОВАТЕЛЪ

Изобретение относится к вычислительной технике и может быть исполь зовано в автоматизированных системах обработки информации.

Известен аналого-цифровой преоб— разователь, содержащий делитель напряжения, выходы которого соединены с первыми входами нуль †орган, вторые входы которых соединены с шиной источника входного сигнала, а выходы соединены со входами блока обработки информации jl) .

Недостатком устройства является низкая точность преобразования.

Известен аналого-цифровой преоб— разователь, содержащий блок дифференцирования входного сигнала, выход которого соединен со входом параллельного аналого-цифрового преобразователя, а вход соединен со входом последовательно параллельного аналого-цифрового преобразователя (2).

Недостатком устройства является низкое быстродействие.

Цель изобретения — повьипение быстродействия.

Указанная цель достигается тем, что в аналого-цифровой преобразователь, содержащий сумматор, выход которого через параллельный аналогоцифровой преобразователь соединен с первым входом формирователя выходных

10 кодов, второй и третий входы которого соединены соответственно с первым и вторым входами цифро †аналогового преобразователя, выход которого соединен со входом сумматора, 15 введен цифровой фильтр, причем пер— вый вход цифрового фильтра соединен с выходом формирователя выходных кодов, второй вход соединен со вторым

20 входом формирователя выходных кодов, а выход соединен с первым входом иифро-аналогового npeoCpaзонатепя.

На фиг. ) показана струк урпая электрич е ская схема ус тройс т ва; на

3 9059 фиг. 2 — цифровой фильтр, структурная электрическая схема.

Устройство содержит сумматор 1, цифро-аналоговый преобразователь 2, параллельный аналого-цифровой преобразователь 3, формирователь 4 выходных кодов, цифровой фильтр 5.

Последний содержит цифровые регистры 6, 7 и 8, блок 9 взвешенного суммирования, Устройство работает следующим образом .

До начала работы в нулевое состояние устанавливаются цифро-аналоговый преобразователь 2, формирователь

4, цифровой фильтр 5. В начале j-го ,такта унитарный код с выхода параллельного аналого-цифрового преобразователя 3 поступает в формирователь 4, где преобразуется в двоич- щ ный код и суммируется с кодом, посту. паюш им с цифрового фильтра 5. После этого на вход цифрового фильтра 5 ,поступает новый код, по которому вырабатывается цифровой код, являю- 25 щийся предсказывающим кодом (j+1)-го такта. Этот код на выходе цифроаналогового преобразователя 2 к началу (j+1) такта вырабатывает аналоговый сигнал, который компенсирует 3р входной аналоговый сигнал. Остаток от компенсации на выходе сумматора

1 составляет погрешность предсказания . Этот остаток преобразуется параллельным аналого-цифровым пре3S образователем 3 в начале (j+1)-го такта в унитарный код, с учетом которого формирователь 4 формирует истинный цифровой код путем суммирования предсказанного кода на выходе цифрового фильтра 5 с кодом остатка

О . на выходе параллель ног о а налог о98 4 цифрового преобразователя 3 и выдает его на выход .устройства и на вход цифрового фильтра 5 для осуществления преобразования в следующем такте. Таким образом, параллельный аналого-цифровой преобразователь предназначается только для преобразования малой части сигнала — остат ка от компенсации. Введение цифрового фильтра позволяет повысить быстродействие, Формула изобретения

Аналого-цифровой преобразователь, содержащий сумматор, выход которого через параллельный аналого-цифровой преобразователь .соединен с первым входом формирователя выходных кодов, второй и третий входы которого соединены соответственно с первым и вторым входами цифро-аналогового преобразователя, выход которого соединен с входом сумматора, о т л ич а ю шийся тем, что, с целью о повышения быстродействия, введен цифровой фильтр, причем первый вход цифрового фильтра соединен с выходом формирователя выходных кодов, второй вход соединен с вторым входом формирователя выходных кодов, а выход соединен с первым входом цифроаналогового преобразователя.

Источники информации, принятые во внимание при экспертизе

l. Гитис Э.И. Преобразователи информации для электронных цифровых вычислительных устройств. М., "Энергия", с. 314.

2. Авторское свидетельство СССР по заявке -2565154, 1978 (прототип).
