Реферат



Союз CoSotcNNR

Соцнвлистнчеснни

Рвспублнк

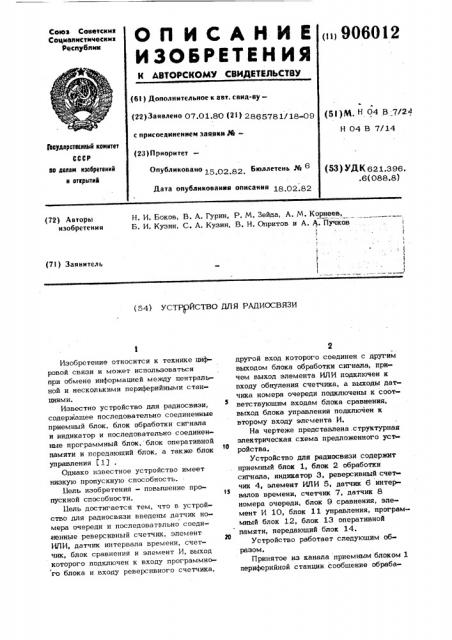

ОЛ ИСАНИЕ

ИЗОБРЕТИ Н ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ()906012 (61) Дополнительное и авт. санд-ву— (22) Заявлено 07,01,80 (21) 28 -5781/1809 с присоединением заявив М— (23) Приоритет

Опубликовано 15.02 82 бюллетень № 6

Дата опубликования описания 18 02 82 () )Дф Н 04 В -7/2

Н 04 В 7/14

1Ъоударотеенный комитет сеем во деизм изобретений и открытий (З} УДК621.З96. .6(088,8) Н. И. Боков, В. А. Гурин, P. М. Зейда, А. М. Корнеев, Б. И. Кузин, С. А. Кузин, В. Н. Опритов и А, А. Пучков

5 (T23 Авторы изобретения (71) Заявитель (54) УСТРОЙСТВО ДЛЯ РАДИОСВЯЗИ

Изобретение относится к технике цифровой связи и может использоваться при обмене информацией между центральной и несколькими периферийными станциями.

Известно устройство для радиосвязи, содержашее последовательно соединенные приемный блок, блок обработки сигнала и индикатор и последовательно соединенные программный блок, блок оперативной памяти и передаюший блок, а также блок управления fl) .

Однако извес тное ус тро йс тво имеет низкую пропускную способность.

Бель изобретения - повышение пропускной способности.

Бель достигается тем, что в устройство для радиосвязи введены датчик номера очереди и последоваттльно соединенные реверсивный счетчик, элемент

ИЛИ, датчик интервала времени, счетчик, блок сравнения и элемент И, выход которого подключен к входу программного блока и входу реверсивного счетчика, 2 другой вход которого соединен с другим выходом блока обработки сигнала, причем выход элемента ИЛИ подключен к входу обнуления счетчика, а выходы датчика номера очереди подключены к соответствуюшим входам блока сравнения, выход блока управления подключен к второму входу элемента И.

На чертеже представлена. структурная электрическая схема предложенного уст ройства.

Устройство для радиосвязи содержит приемный блок 1, блок 2 обработки сигнала, индикатор 3, реверсивный счет чик 4, элемент ИЛИ 5, датчик 6 интервалов времени, счетчик 7, датчик 8 номера очереди, блок 9 сравнения, элемент И 10, блок 11 управления, программный блок 12, блок 13 оперативной памяти, передаюший блок 14.

Устройство работает следуюшим образом.

Принятое из канала приемным блоком 1 периферийной станции сообшение обраба3 90601 тывается блоком 2 и отображается индикатором 3, В процессе обработки информации блоком 2 из признака "конец сообщения на каждое сообщение вырабатывается один импульс, который подается на прямой вход реверсивного счетчика 4. Запись первой " 1" в реверсивном счетчике 4 переключает элемент

ИЛИ 5, который запускает датчик интеРвалов вР мени 6, а начетчик 7 начи нает считать интервалы времени. С момента, когда показание счетчика 7 совпадает с номером, записанным в датчике 8 до следующего переключения счетчика 7, данная станция может выходить в канал связи, если при этом к началу разрешающего интервала с блока 11 управления выдан сигнал "Готовность", то элемент И 10 переключается и запускает программный блок 12, выбирающий щ из блока 13 оперативной памяти данные (текст подтверждения) и через передающий блок 14 выдает их в канал передачи. Одновременно с запуском программного блока 12 производится вычитание 1" из реверсивного счетчика 4. Если после. этого в реверсивном счетчике 4 остается запись, которая означает, что не на все сообщения даны подтверждения, счет чик 7 продолжает работать, и в следую- щ щем цикле снова выделен интервцп времени, разрешающий передачу. После передачи последнего подтверждения из реверсивного счетчика 4 вычитается последняя 1" и он обнуляется. Это состояние счетчика переключает элемент ИЛИ 5, который останавливает датчик 6 и счетчик 7, который к тому же обнуляется и вся схема переходит в режим ожидания нового приема.

Все периферийные станции, входящие в груяну данной центральной станции, имеют различные номера очереди выхода в канал, и поскольку счетчики 7 на всех периферийных станциях при приеме цир- 45 кулярного сообщения запускаются одновременного с одной и той же фазы, а

2 ф датчики 6 формируют интервалы времени одинаковой длительности, то одновременный выход в канад двух или нескольких станций исключен.

Таким образом, преимуществом предложенного устройства является отсутсз вие обмена служебными сигналами, обеспечивающими очередность выхода в канал периферийных станций. Это повышает оперативность обмена информацией, уменьшает количество выходов в канал связи и время пребывания в канале, в то же время исключает воэможность взаимных помех в случаях, когда центральная станция ведет циркулярные передачи.

Формула изобретения

Устройство для радиосвязи, содержащее последовательно соединенные приемный блок, блок обработки сигнала и индикатор и последовательно соединенные программный блок, блок оперативной памяти и передающий блок, а также блок управления, о т л и ч а ю щ е е с я тем, что, с целью повышения пропускной способности, в него введены датчик номера очереди и последовательно соединенные реверсивный счетчик, элемент

ИЛИ, датчик интервалов времени, счетчик, блок сравнения и элемент И, выход которого подключен к входу программного блока и входу реверсивного счетчика, другой вход которого соединен с другим выходом блока обработки сигнала, причем выход элемента ИЛИ подключен к входу обнуления счетчика, а выходы датчика номера очереди подключены к соответствующим входам блока сравне« ния, выход блока управления подключен к второму входу элемента И, Источники информации, принятые во внимание при экспертизе

1. Зайдлер Е. Системы передачи ю ю дискретной информации. M„ Связь, 1977, с. 292-293 (прототип).
