М 9063

Класс 24@, 5

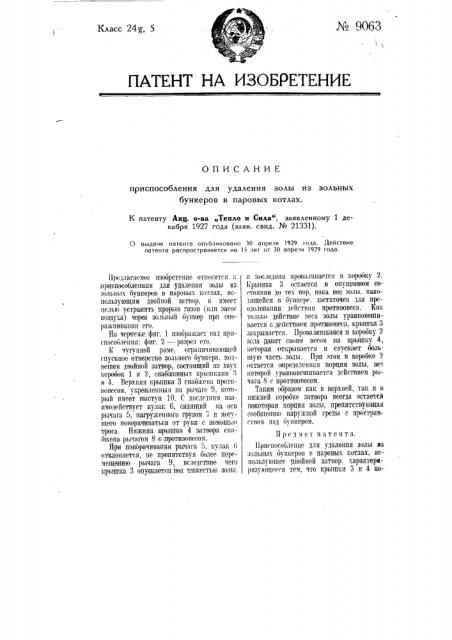

ПАТЕНТ HA ИЗОБРЕТЕНИЕ

ОПИСАНИЕ приспособления для удаления золы из зольных бункеров в паровых котлах.

К патенту Акп. о-ва „Тепло и Сила", заявленному 1 декабря 1927 года (заяв. свид. № 2133Ц.

О выдаче патента опубликовано 30 апреля 1929 года. Действие патента распространяется на 15 лет от 30 апреля 1929 года.

Предлагаемое изобретение относится к приспособлениям для удаления золы из зольHhrx бункеров в паровых котлах. использующим двойной затвор. и имеет целью устраиить прорыв газов (или засос воздуха) че1рев золы1ый бу1пкер прл олоражпивапии его.

На чертеже фиг. 1 изображает впц приспособления: фиг. 2 — разрез его.

Б чугунной раме. ограничивающей спускное отверстие вольного бу1п ера, подвешен двойной затвор, состоящий из двух коробок 1 и 2, снабженных крьцпками 3 и 4. Верхняя крышка 3 снабжена противовесом. укрепленным па рычаге 9. который имеет выступ 10. С послешпм взаИиМО:1ЕйотВУЕт КУЛаК 6, СИДЯЩИЙ Иа ОСИ рычага о. пагруженного грузом 7 и могущего поворачиваться от руки с помощью троса. Ни1кияя крышка 4 затвора спаожеиа рычагом 8 с, аротивовесом.

При попорачивании рычага. 5. кулак 6 отклоняется, не препятствуя более перемещению рычага 9, вследствие чего крышка 3 опускается под тяжестью золы. и последняя цроваливаегся в корооку 2.

hprrrrrr a 3 остается в опущенном состоянии до твх пор пока вес золь1. иахо:1ящейся в оуцкере. достаточен для преодолевация действия противовеса. Еак толко дейст1вие веса золы уравновешивается с действием противовеса. куышка 3 закрывается. Провалившаяся в иорооку 2 зола, дав1гг своим весом на крышку 4, которая отгрызаете и и спускает большую часть золы. Прп ятом в коробке 2 остается определенная порция золы, ве которой уравновешивается действием рычага 8 с противовесом.

Таким образом как в верхней, так и в нижпей коробке затвора всегда остается некоторая порция золы. препятствующа.я сообщеии1о наружной среды с простраиством пад бункером.

Предмет патента.

Приспособлеш1е для удаления золы из зольных бункеров в паровых котлах, исПОЛЬЗУ1ОЩЕЕ г1ВОйцей ЗатВОР. ХаРаКтЕРИризук1гцееся тем. что крышки 3 и 4 коФиг. 3 .

Фиг.2.

TN);. «Ко1оогтерн» Центрнадата Народов СССР. Ленинград, Ьрасная, 1. г робок 1 и 2 затвора снабжены, с6отвеаственно, рычагами 9 и 8 с противовесами, иассчитаннымп на удержание крышками определенной порции золы, для устранении излишков над каковой порпией слу,r„ жит цоворачиваемый периодически от руки нагруженный рычаг 5., несущий на своей оси кулак 6, взаимодействующий с выступом 10 на рычаге 9 верхней крышки 3.
