Способ нанесения клея, например, на бумагу, и прибор для осуществления способа

Способ нанесения клея, например, на бумагу, и прибор для осуществления способа

Иллюстрации

Показать все

Реферат



№ 90636 .мФ

Класс 54d, 6о1

СССР

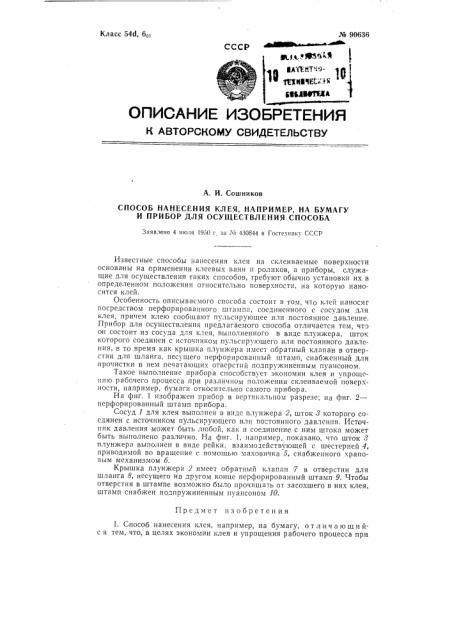

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

А. И. Сошников

СПОСОБ НАНЕСЕНИЯ КЛЕЯ, НАПРИМЕР, НА БУМАГУ

И ПРИБОР ДЛЯ ОСУЩЕСТВЛЕНИЯ СПОСОБА

Заявлено 4 июля 1950 г за М 430844 в Госте«нику СССР

Предмет изобретения

1. Способ нанесения клея, например, на бумагу, отличаю щи йс я тем, что, в целях экономии клея и упрощения рабочего процесса при

Известные способы нанесения клея на склеиваемые поверхности основаны на применении клеевых ванн н роликов, а приборы, служащие для осуществления таких способов, требуют обычно установки их в определенном положении относительно поверхности, на которую наносится клей.

Особенность описываемого способа состоит в том, что клей наносят посредством перфорированного штампа, соединенного с сосудом для клея, при тем клею сообшают пульсирующее или постоянное давление.

Прибор для осуществления предлагаемого способа отличается тем, что он состоит из сосуда для клея, выполненного в виде плунжера, шток которого соединен с источником пульсирующего или постоянного дав,lpния, в то время как крышка плунжера имеет обратный клапан в отверстии для шланга, несущего перфорированный штамп, снабженный для прочистки в нем печатающих отверстий подпружиненным пуансоном.

Такое выполнение прибора способствует экономии клея и упрощению рабочего процесса при различном положении склеиваемой поверхности, например, бумаги относительно самого прибора.

На фиг. 1 изображен прибор в вертикальном разрезе; на фиг. 2— перфорированный штамп прибора.

Сосуд 1 для клея выполнен в виде плунжера 2, шток 3 которого соединен с источником пульсирующего или постоянного давления. Источник давления может быть любой, как и соединение с ним штока может быть выполнено различно. На фиг. 1, например, показано, что шток 8 плунжера выполнен в виде рейки. взаимодействующей с шестерней 4, приводимой во вращение с помощью маховичка 5, снабженного «раповым механизмом б.

Крышка плунжера 2 имеет обратный клапан 7 в отверстии для шланга 8, несущего на другом конце перфорированный штамп 9. Чтобы отверстия в штампе возможно было прочищать от засохшего в них клея, штамп снабжен подпружиненным пуансоном 10. № 90636

Комитет по делам изобретений к открытий при Совете Министров СССР

Редактор Р. Б. Кауфман Гр. 230

Поди. к печ. 11.1-60 г.

Тираж 700 Цена 25 кон.

Информационно-издательский отдел.

Объем 0,17 п. л. Зак. 241

Типография Комитета по делам изобретений и открытий при Совете Министров СССР

Москва, Петровка, 14. различном поло нии бумаги, клей наносят посредством перфорированного штампа, соедийенного с сосудом для клея, причем клею сообщают пульсирующее или постояниое давление.

2. Прибор для осуществления способа по п. 1, о тл и ч а ю шийся тем, что он состоит из сосуда для клея, выполненного в виде плунжера, шток которото соединен с источником пульсирующего или постоянного давления, а крышка имеет обратный клапан в отверстии для шланга, несущего перфорированный штамп, снабженный для прочистки в нем печатающих отверстий под пр)?KJFF1åííûãë пуансоном.
