Реферат



Союз Советсини

Соцналмстнчвсини

Респубпни

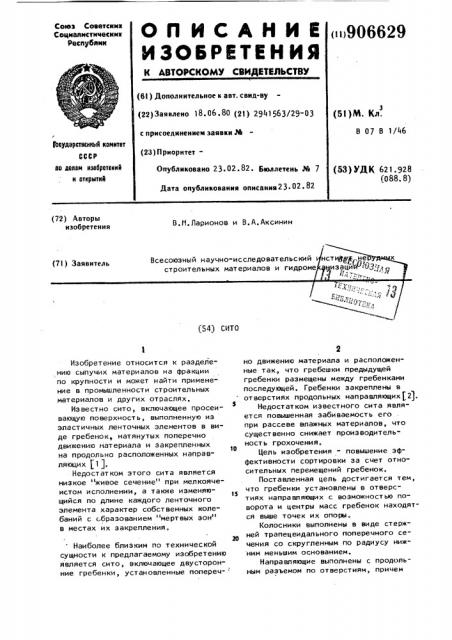

ОП КСАН ИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ ()906629 (61) Дополнительное к авт. свид-ву (22)Заявлено l8.06.80 (21) 2941563/29-03 с присоединением заявки № (23) Приоритет—

Опубликовано 23.02 ° 82 ° Бюллетень № 7

Дата опубликования описания23 02 (51) М. Кл.

В 07 В 1/46

Гааудеретеаниый камитет

СССР аа делам изобретений и аткрытий (53) УДК 621.928 (088. 8) (72) Авторы изобретения

В. И. Ларионов и В. А. Аксинин (54) СИТО

Изобретение относится к разделению сыпучих материалов на фракции по крупности и может найти применение в промышленности строительных материалов и других отраслях.

Известно сито, включающее просеивающую поверхность, выполненную из эластичных ленточных элементов в виде гребенок, натянутых поперечно движению материала и закрепленных на продольно расположенных направляющих $1).

Недостатком этого сита является низкое "живое сечение" при мелкоячеистом исполнении, а также изменяющийся по длине каждого ленточного элемента характер собственных колебаний с с,бразованием "мертвых зон" в местах их закрепления.

Наиболее близким по технической сущности к предлагаемому изобретению является сито, включающее двусторонние гребенки, установленные попереч- " но движению материала и расположенные так, что гребешки предыдущей гребенки размещены между гребенками последующей. Гребенки закреплены в отверстиях продольных направляющих (2).

Недостатком известного сита является повышенная забиваемость его при рассеве влажных материалов, что сущест вен но снижает произ водительность грохочения.

Цель изобретения - повышение эффективности сортировки за счет относительных перемещений гребенок.

Поставленная цель достигается тем, что гребенки установлены в отверстиях направляющих с воэможностью поворота и центры масс гребенок находятся выше точек их опоры.

Колосники выполнены в виде стержней трапецеидального поперечного сечения со скругленным по радиусу нижним меньшим основанием.

Направляющие выполнены с продольным разъемом по отверстиям, причем

Формула изобретения!

Источники информации, принятые во внимание при экспертизе

3 90662 отсеченная часть отверстий в верхнеи половине направляющей выполнена в виде поперечного паза трапецеидальной формы, а в нижней половине - цилиндрической формы.

Кроме того, колосники в верхней части имеют продольное армирование посредством проволоки.

На фиг. 1 изображено сито, общий вид; на фиг. 2 - вид А-А на фиг. 1; о на фиг. 3 — вид Б на фиг,2.

Сито состоит из продольных направляющих 1, выполненных из двух половин

2 и 3, имеющих поперечные отверстия в которых установлены двухсторон- 15 ние гребенки, включающие эластичный колосник 5, иглы 6 и армирующую проволоку 7. Колосники 5 выполнены в виде стержней трапецеидального поперечного сечения со скругленным по щ радиусу нин<ним основанием. Разъем в продольной направляющей 1 проходит по поперечным отверстиям 4. В верхней половине 2 отверстие 4 имеет вид паза трапецеидальной формы, а в нижней 2s половине 3 - паз полукруглой формы.

Сито работает следующим образом.

Исходный материал соответствующей крупности подается на сито, установленное на грохот, совершающий коле- зц бательное движение. Транспортируясь вдоль сита, материал разделяется на два п роду кт а: подрешет ный и надрешетный. Относительные перемещения гребешков смежных гребенок, совершающих дополнительные перемещения относительно грохота, способствуют повышению производительности просева материала сквозь сито и самоочистке ячеек сита.

При колебаниях грохота гребенки совершают поворот относительно точек их опоры на направляющих (движение опрокидывания), при этом величина угла поворота гребенок, определяется, например, формой и размерами поперечных отверстий и направляющих.

За цикл колебаний грохота гребенка совершает два поворота (опрокидывания) при максимальных значениях ускорений движения, возникающих при изменении направления движения грохота.

Применение предлагаемого сита позволяет повысить самоочистку ячеек сита и производительность просеивания.

Кроме того, повышается эффективность разделения материала с павышенным содержанием нтрудных зерен и влаги.

1. Сито, включающее просеивающую поверхность, выполненную из продольно расположенных направляющих и установленных в их отверстиях поперечно движению материала двусторонних гребенок, каждая из которых состоит из эластичного колосника с иглами, причем иглы предыдущей гребенки размещены между иглами последующей, о т л и ч а ю щ е е с я тем, что, с целью повышения эффективности сортировки за счет относительных перемещений гребенок, последние установлены в отверстиях направляющих с возможностью поворота, при этом центры масс гребенок находятся выше точек их опоры.

2. Сито по п,1, а т л и ч а ю щ е е с я тем, что колосники выполнень> в виде стержней трапецеидального поперечного сечения со скругленным по радиусу ни>нним меньшим основанием, 3. Сито по пп.1 и 2, о т л и ч а ю щ е е с я тем, что направляющие выполнены с продольным разъемом по отверстиям, при этом отсеченная часть отверстий в верхней половине направляющей выполнена в виде поперечного паза трапецеидальной формы, а в нижней половине - цилиндрической формы.

4. Сито по пп, 1 и 2, о т л и ч а ю щ е е с я тем, что колосники в верхней части имеют продольное армирование посредством проволоки.

1, Сидоренко Н.И. Интенсификация процесса грохочения вла>нных углей

Обзор. И., 1971, с. 31-32, рис. 8.

2. Авторское свидетельство СССР по заявке М2555174/29-03,кл, Б 07 0 1/46, 1977 (прототип) .

906629

Фиаf

Д-Д

®иг. Я

Фиг. Г
