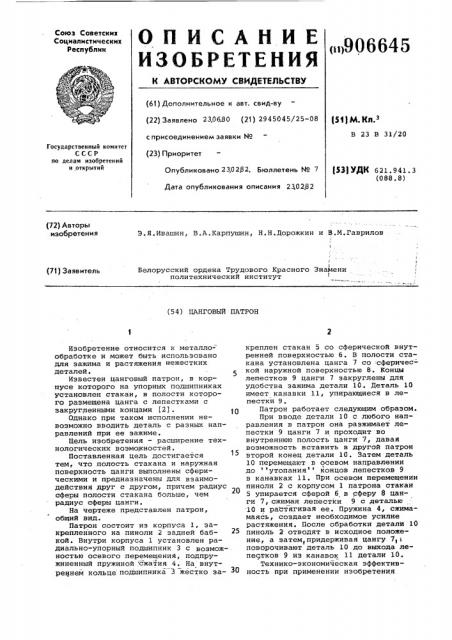

Союз Советских

Социалистических

Республик о|1906645 (б1) Дополнительное к авт. свид-ву (22) Заявлено 230690 (21) 2945045/25-08 с присоединением заявки N9 (23) Приоритет

Опубликовано 230202. Бюллетень Мо 7

Дата опубликования описания 230282 р g> з

В 23 В 31/20

Государственный комитет

СССР по делам изобретений и,открытий (53) УДК 621.941.3 (088.8) (72) Авторы изобретения

Э.Я.Ивашин, В.А.Карпушин, Н.Н.Дорожкин и В.М.Гаврилов

Белорусский ордена Трудового Красного ЗнаМени политехнический институт

1 (71) Заявитель (54) ЦАНГОВЫЙ ПАТРОН

Изобретение относится к металло= обработке и может быть использовано для зажима и растяжения нежестких деталей.

Известен цанговый патрон, в корпусе которого на упорных подшипниках установлен стакан, в полости которого Размещена цанга с лепестками с закругденными концами (2).

Однако при таком исполнении невозможно вводить деталь с разных направлений при ее зажиме.

Цель изобретения — расширение технологических возможностей.

Поставленная цель достигается тем, что полость стакана и наружная поверхность цанги выполнены сферическими и предназначены для взаимодействия друг с другом, причем радиус аферы полости стакана больше, чем радиус сферы цанги.

На чертеже представлен патрон, общий вид.

Патрон состоит из корпуса 1, закрепленного на пиноли 2 задней бабкой. Внутри корпуса 1 установлен радиально-упорный подшипник 3 с возможностью осевого перемещений, подпружиненный пружиной сжатия 4. На внутреннем кольце подшипника 3 жестко за- 30 креплен стакан 5 со сферической внутренней поверхностью 6. В полости стакана установлена цанга 7 со сферичес= кой наружной поверхностью 8. Концы лепестков 9 цанги 7 закруглены для удобства зажима детали 10. Деталь 10 имеет канавки 11, упирающиеся в лепестки 9.

Патрон работает следующим образом.

При вводе детали 10 с любого направления в патрон она разжимает лепестки 9 цанги 7 и проходит во внутреннюю полость цанги 7, давая возможность вставить в другой патрон второй конец детали 10. Затем деталь

l0 перемещают в осевом направлении до утопания концов лепестков 9 в канавках 11. При осевом перемещении пиноли 2 с корпусом 1 патрона стакан

5 упирается сферой 6 в рферу 8 цанги 7,сжимая лепестки 9 с деталью

10 и ра тягивая ее. Пружина 4, сжимамаясь, создает необходимое усилие растяжения. После обработки детали 10 пиноль 2 отводят в исходное положение, а затем придерживая цангу 711 поворочивают деталь 10 до выхода лепестков 9 из канавок 11 детали 10.

Технико-экономическая эффективность при применении изобретения

906б45

Формула изобретения

Составитель Л.Ярхо

Техред С.Йигунова Корректор Н.Стец

Редактор Л.Филиппова

Закаэ 464/13 Тираж 1151 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35, Раушская наб., д. 4/5

Филиал ППП Патент, г.ужгород, ул.Проектная,4 обусловлена расширением технологических возможностей патрона.

Цанговый патрон, в корпусе которого на упорных подшипниках установлен стакан, в полости которого размещена цанга с лепестками с закругленными концами, о т л и ч а ю щ и йся тем, что, с целью расширения технологических воэможностей, полость стакана и наружная поверхность цанги выполнены сферическими и предназначены для взаимодействия друг с другом, причем радиус сферы полости стакана больше, чем радиус сферы цанги.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР по заявке М 2807498/25-08, кл. В 23 В 31/20, 1979.
