Устройство для установки режущего органа камнерезных и камнеобрабатывающих машин на размер камня

Устройство для установки режущего органа камнерезных и камнеобрабатывающих машин на размер камня

Иллюстрации

Показать все

Реферат



Союз Советсиик

Социепистичесиик

Реснубпин

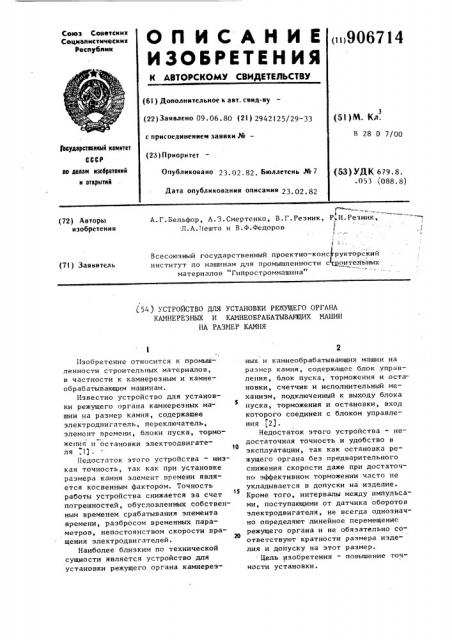

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

В 28 0 7/ОО гасударственный комитет

СССР (23) Приоритет но делен изобретений и OTxpbtTIIN

Опубликовано 23,02.82. Бюллетень № 7

Дата опубликования описания 23 02 82 (53) УДК 679. 8.

053 (088 8) в "

А.Г.Бельфор, А.З.Смертенко, В.Г.Резник, Р, И.Резник, .Л.А.!1ешта и В.Ф.Федоров

° 1 (72) Авторы изобретения

Всесоюзный государственный проектно-конс рукторский институт по машинам для промышленности с оительных материалов "Гипростроммашина" (7!) Заявитель (54) УСТРОЙСТВО ДЛЯ УСТАНОВКИ РЕ)КУЩЕГО ОРГАНА

КАМНЕРЕЗНЬБ И КАМНЕОБРАБАТЫВА1П14ИХ МАШИН

HA РАЗМЕР КАМНЯ

1lзобретение относится к промышленности строительных материалов, в частности к камнерезным и камнеобрабатывающим машинам.

Известно устройство для установки режущего органа камнерезных машин на размер камня, содержащее электродвигатель, переключатель, элемент времени, блоки пуска, торможения и остановки электоодвигателя .11 .

11едостаток этого устройства — низкая точность, так как при установке размера камня элемент времени является косвенным фактором. Точность работы устройства снижается за счет погрешностей, обусловленных собственным временем срабатывания элемента времени, разбросом временных параметров, непостоянством скорости вращения электродвигателей.

Наиболее близким по технической сущности является устройство для установки режущего органа камнереэных и камнеобрабатывающих машин на размер камня, содержащее блок управления, блок пуска, торможения и остановки, счетчик и исполнительный механизм, подключенный к выходу блока пуска, торможения н остановки, вход которого соединен с блоком управления (2).

Недостаток этого устройства — «едостаточная точность и удобство в эксплуатации, так как остановка режущего органа без предварительного снижения скорости даже при достаточно эффективном торможении часто не укладывается в допуски на иэделие.

Кроме того, интервалы между импульсами, поступающими от датчика оборотов электродвигателя, не всегда однозначно определяют линейное перемещение режущего органа и не обязательно соответствуют кратности размера изделия и допуску на этот размер.

Цель изобретения — повышение точности установки.

3 90671

Это достигается тем, что устрой" ство для установки рсжущего органа камнереэных и камиеобрабатывающих машин на размер камня, содержащее блок управления, блок пуска тормо1 S жения и остановки, счетчик, и исполнительный механизм, подключенный к выходу блока пуска, торможения и остановки, вход которого соединен с блоком управления, снабжено сумматором блоком установки "нуля",индикатором, блоком перевода скорости, блоком программного задания размера и блоком измерения размера, состоящего иэ последовательно соединенных компенсатора и датчика, причем блок программного задания размера подключен к одному из входов сумматора, другой вход которого соединен с одним выходом счетчика, другой выход которого соединен через индикатор с одним выходом блока установки "нуля",другой выход которого подключен к одному входу счетчика, другой вход котоpDro соединен через блок измерения размера с выходом исполнительного механизма, вход исполнительного механизма подключен к выходу блока перевода скорости, вход которого соединен через блок управления со входом блока установки "нуля", а вход блоку управления подключен к выходу сумматора.

На чертеже представлено данное устройство.

Устройство содержит блок 1 программного задания размера, счетчик импульсов 2, сумматор 3, блок 4 управления, блок 5 пуска, торможения и остановки исполнительного механизма, блок 6 перевода исполнительного механизма на пониженную скорость, исполнительный механизм 7, индикатор 8, блок 9 установки "нуля", блок

10 измерения размера, состоящий из датчика ll и комненсатора 12.

Устройство работает следующим образом.

Перед началом работы на выходе блока 1 программного задания размера устанавливаются сигналы, пропорциональные размеру, при котором исполнительный механизм должен быть переведен на пониженную скорость, и заданному конечному размеру камня.

От блока 5 пуска, тормо%ения и остановки исполнительный механизм приводится в действие. Рабочий орган перемещается к месту реза. Счетчик

2 отсчитывает импульсы, генерируемые

4 4 датчиком ll блока 10 измерения размера. При этом компенсатор 12, также входящий в блок 10 измерения размера, обеспечивает согласование работы исполнительного механизма 7 с линейньм перемещением рабочего органа, минимальным допуском на размер, кратностью заданного размера и ценой деления счетчика импульсов. При перемещении рабочего органа к месту реза на выходе счетчика импульсов 2 устанавливается сигнал, пропорциональный фактически пройденному пути ° Сигнал, пропорциональный разности между заданными и фактически достигнутыми заэмерами, снимаемый с сумматора 3, поступает в блок 4 управления, который сначала при достижении перво" го сигнала, заложенного в блок 1 программного задания размера, воздействуя на блок 6, переводит исполнительный механизм 7 на пониженную скорость, а затем, при достижении заданного конечного размера, через блок 5 тормозит и отключает его.

В период перемещения рабочего органа индикатор 8 непрерывно фиксирует с заданной ценой деления фактически достигнутый размер. При достижении заданного конечного размера и отключении исполнительного механизма 7 из блока 4 управления через блок 9 установки "нуля" поступает на индикатор отработанного размера 8 и на счетчик импульсов 2 сигнал, возвращающий схему в исходное, т.е. нулевое, положение. Установить на нуль индикатор 8 и счетчик импульсов 2 можно также воздействуя на блок 9 установки "нуля".

Использование данного устройства облегчит труд оператора камнерезных и камнеобрабатывающих машин и позволит повысить то4ность размеров отрезаемого камня, что приведет к повышению качества строительных и облицовочных работ.

Формула изобретения

Устройство для установки режущего органа камнерезных и камнеобрабатывающих машин иа размер камня, содержащее блок управления, блок пуска, торможения и остановки, счетчик, и исполнительный механизм, подключенный к выходу блока пуска, торможения и остановки, вход которого соединен

5 90671 с блоком управления,о т л и ч а ю— щ е е с я тем, что, с целью повышения точности установки, оно снабжено сумматором, блоком установки нуля", индикатором, блоком перевода скорости, блоком программного задания размера и блоком измерения размера, состоящего из последовательно соединенных компенсатора и датчика, причем блок программного задания раз-1В мера подключен к одному из входов сумматора, другой вход которого соеI динен с одним выходом счетчика, другой выход которого соединен через индикатор с одним выходом блока уста- 1

HoBKH "Hyaa, другой Bb>xop которого

4 6 подключен к одному входу счетчика, другой вход которого соединен через блок измерения размера с выходом исполнительного механизма, вход исполнительного механизма подключен к выходу блока перевода скорости, вход которого соединен через блок управления со входом блока установки "нуля", а вход блока управления подключен к выходу сумматора.

Источники информации, принятые во внимание при экспертизе !. Авторское свидетельство СССР

9 543525, кл. В 28 0 7/00, 1975.

2. Авторское свидетельство СССР

У 686884, кл. В 28 0 7/00, 1978.
