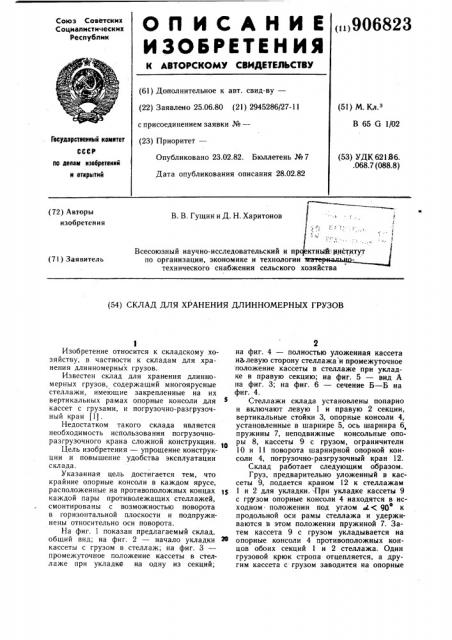

О П И С А Н И Е („,906823

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 25.06.80 (21) 2945286/27-11 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл.

В 65 G 1/02

Гасударственный кеметет (53) УДК 62136. .068.7 (088.8) Опубликовано 23.02.82. Бюллетень № 7

Дата опубликования описания 28.02.82 по лелем нэебретеннй и еткрмтий (72) Авторы изобретения

В. В. Гущин и Д. Н. Харитонов с:

Всесоюзный научно-исследовательский и пр по организации, экономике и технологии технического снабжения сельского (7i) Заявитель (54) СКЛАД ДЛЯ ХРАНЕНИЯ ДЛИННОМЕРНЫХ ГРУЗОВ

Изобретение относится к складскому хозяйству, в частности к складам для хранения длинномерных грузов.

Известен склад для хранения длинномерных грузов, содержащий многоярусные стеллажи, имеющие закрепленные на их вертикальных рамах опорные консоли для кассет с грузами, и погрузочно-разгрузочный кран (1) .

Недостатком такого склада является необходимость использования погрузочноразгрузочного крана сложной конструкции.

Цель изобретения — упрощение конструкции и повышение удобства эксплуатации склада.

Указанная цель достигается тем, что крайние опорные консоли в каждом ярусе, расположенные на противоположных концах каждой пары противолежащих стеллажей, смонтированы с возможностью поворота в горизонтальной плоскости и подпружинены относительно оси поворота.

На фиг. 1 показан предлагаемый склад, общий вид; на фиг. 2 — начало укладки кассеты с грузом в стеллаж; на фиг. 3— промежуточное положение кассеты в стеллаже при укладке на одну из секций;

2 на фиг. 4 — полностью уложенная кассета нълевую сторону стеллажа и промежуточное положение кассеты в стеллаже при укладке в правую секцию; на фиг. 5 — вид А

»а фиг. 3; на фиг. 6 — сечение Б — Б на фиг. 4.

Стеллажи склада установлены попарно и включают левую 1 и правую 2 секции, вертикальные стойки 3, опорные консоли 4, установленные в шарнире 5, ось шарнира 6, пружины 7, неподвижные консольные опоры 8, кассеты 9 с грузом, ограничители

10 и ll поворота шарнирной опорной консоли 4, погрузочно-разгрузочный кран 12.

Склад работает следующим образом.

Груз, предварительно уложенный в кассеты 9, подается краном 12 к стеллажам

1 и 2 для укладки.:-При укладке кассеты 9 с грузом опорные консоли 4 находятся в исходном. положении под углом d.(90 к продольной оси рамы стеллажа и удерживаются в этом положении пружиной 7. Затем кассета 9 с грузом укладывается на опорные консоли 4 противоположных концов обоих секций 1 и 2 стеллажа. Один грузовой крюк стропа отцепляется, а другим кассета с грузом заводится на опорные

906823 консоли. При этом опорная поворотная консоль 4 за счет сил трения с кассетой поворачивается, тем самым снижается усилие оттяжки, действующие на кран при загрузке кассеты на полку, и опорная поворотная консоль 4 занимает положение, при котором она параллельна неподвижным консольным опорам 8.

Полностью уложенная в левую секцию

1 кассета с грузом показана на фиг. 4.

Здесь же показана укладка кассеты с грузом в правую секцию 2 стеллажа на ярус, соответствующий ярусу левой секции. Длина опорной поворотной консоли 4 позволяет в промежуточном положении уложить на нее другой конец кассеты, загружаемой в противоположную секцию, и укладка кассеты в правую секцию 2 осуществляется в той же последовательности, что и в левую секцию 1.

Выгрузка кассеты с грузом с любого я руса стеллажа осуществляется в последовательности, обратной загрузке. При отрыве кассеты 9 от опорной поворотной консоли 4 последняя возвращается в исходное положение под действием пружины 7.

Использование изобретения позволит упростить склад и его эксплуатацию. Годовой экономический эффект от максимального использования изобретения 200 — 400 руо, Формула изобретения

Склад для хранения длинномерных грузов, содержащий многоярусные стеллажи, имеющие закрепленные на их вертикальных рамах опорные консоли для кассет с грузами, и погрузочно-разгрузочный кран, отличаюи1ийся тем, что, с целью упрощения конструкции склада и повышения удобства эксплуатации, крайние опорные консоли в каждом ярусе, расположенные на противоположных концах каждой пары противостоящих стеллажей, смонтированы с возможностью поворота в горизонтальной плоскости и подпружинены огносительно оси поворота. ло Источники информации, принятые во внимание при экспертизе

1. Зерцалев А. И., Певзнер, Б. И. Краныштабелеры. М., «Машиностроение», 1974, с. 89, рис. 53.

906823

/7 бориа. Е

Составитель И. Спирин

Техред А. Бойкас Корректор В. сутяга

Тираж 9?2 !!одписное

ВНИИПИ Государственного комитета СССР по, делам изобретений и открытий

113035, Москва, ж — 35, Раушская наб., д. 4/5

Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4

Редактор И. Николайчук

Заказ 488/2
