Канатный блок
Иллюстрации
Реферат
АНИ

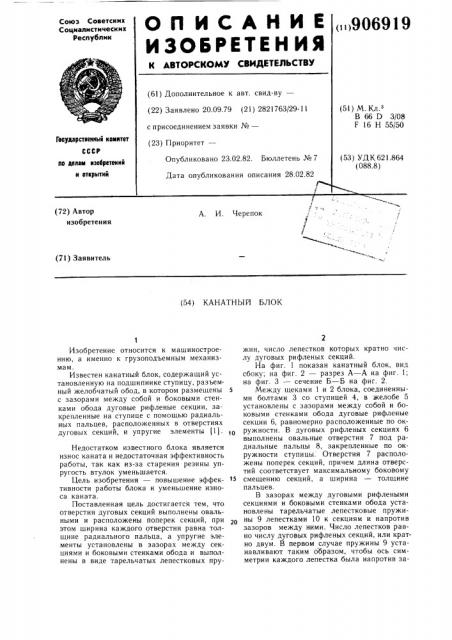

Союз Советских
Социалистических
Республик
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 20.09.79 (21) 2821763(29-11 с присоединением заявки №вЂ” (23) Приоритет— (51) М.К .
В 66 D 3/08
F 16 Н 55 50
Гасударственный квинтет
Опубликовано 23.02.82. Бюллетень №7
Дата опубликования описания 28.02.82 (53) УДК 621.864 (088.8) no aenas кзовретенкй и еткрыткй (72) Автор изобретения
А. И. Черепок (71) Заявитель (54) КАНАТНЫЛ БЛОК
Изобретение относится к машиностроению, а именно к грузоподъемным механизмам.
Известен канатный блок, содержащий установленную на подшипнике ступицу, разъемный желобчатый обод, в котором размещены 5 с зазорами между собой и боковыми стенками обода дуговые рифленые секции, закрепленные на ступице с помощью радиальных пальцев, расположенных в отверстиях дуговых секций, и упругие элементы (1).
Недостатком известного блока является износ каната и недостаточная эффективность работы, так как из-за старения резины упругость втулок уменьшается.
Цель изобретения — повышение эффективности работы блока и уменьшение износа каната.
Поставленная цель достигается тем, что отверстия дуговых секций выполнены овальными и расположены поперек секций, при этом ширина каждого отверстия равна толщине радиального пальца, а упругие элементы установлены в зазорах между секциями и боковыми стенками обода и выполнены в виде тарельчатых лепестковых пружин, число лепестков которых кратно числу дуговых рифленых секций.
На фиг. 1 показан канатный блок, вид сбоку; на фиг. 2 — разрез А — А на фиг. 1; на фиг. 3 — сечение Б — Б на фиг. 2.
Между щеками 1 и 2 блока, соединенными болтами 3 со ступицей 4, в желобе 5 установлены с зазорами между собой и боковыми стенками обода дуговые рифленые секции 6, равномерно расположенные по окружности. В дуговых рифленых секциях 6 выполнены овальные отверстия 7 под радиальные пальцы 8, закрепленные по окружности ступицы. Отверстия 7 расположены поперек секций, причем длина отверстий соответствует максимальному боковому смещению секций, а ширина — толщине пальцев.
В зазорах между дуговыми рифлеными секциями и боковыми стенками обода установлены тарельчатые лепестковые пружины 9 лепестками 10 к секциям и напротив зазоров между ними. Число лепестков равно числу дуговых рифленых секций, или кратно двум. В первом случае пружины 9 устанавливают таким образом, чтобы ось симметрии каждого лепестка была напротив за906919
Формула изобретекия зоров между секциями, а во втором случае таким образом, чтобы ось симметрии каждого второго лепестка была напротив зазоров между секциями. Лепестки 10 постоянно прижаты к боковым поверхностям дуговых рифленых секций. Для обеспечения необходимого усилия прижатия их к секциям высота пружин в свободном состоянии в несколько раз должна быть больше, чем расстояние между рифлеными секциями и боковыми стенками обода. Для фиксации пружин по отношению к дуговым секциям предусмотрены шрифты 11.
Канатный блок работает следующим образом.
При вращении канатного блока, если рифления секций совпадают с прядями каната, положение секций остается неизменным. При изменении тяговых усилий каната изменяется также и угол наклона его прядей. Секции 6 поворачиваются на пальцах 8 и смещаются в поперечную сторону, отжимая на необходимую величину лепестки 10 и автоматически копируя изменяющийся угол наклона прядей каната..При этом секции, расположенные по одну сторону от центра дуги обхвата, смещаются в одну поперечную сторону, а секции, расположенные по другую сторону от центра дуги обхвата, смещаются одновременно в другую поперечную сторону. Наибольшее поперечное смещение имеют крайние секции дуги обхвата.
Крайняя секция дуги обхвата, граничащая с набегающей на канат, воздействует на лепестки, расположенные напротив зазоров между ними, а лепестки в свою очередь подтягивают ближний конец набегающей на канат секции с одновременным ее поворотом в противоположном направлении, совмещая ее рифление с рифлениями крайней
1О
1S
zo
25 зо
35 секции. Направление для каната сделано, затем канат устанавливает набегающую на него секцию по углу наклона его прядей.
При выходе дуговых рифленых секций из взаимодействия с канатом лепестки возвращают секции в исходное положение и процесс повторяется.
Применение предлагаемого изобретения позволяет снизить контактные напряжения сдвига каната, улучшить условия работы каната и повысить эффективность работы самого блока.
Канатный блок, содержащий установленную на подшипнике ступицу, разъемный желобчатый обод, в котором размещены с зазорами между собой и боковыми стенками обода дуговые рифленые секции, закрепленные на ступице с помощью радиальных пальцев, расположенных в отверстиях дуговых секций, и упругие элементы, отличающийся тем, что, с целью повышения эффективности его работы и уменьшения износа каната, отверстия дуговых секций выполнены овальными и расположены поперек секций, при этом ширина каждого отверстия равна толщине радиального пальца, а упругие элементы установлены в зазорах между секциями и боковыми стенками обода и выполнены в виде тарельчатых лепестковых пружин, число лепестков которых кратно числу дуговых рифленых секций.
Источники информации, принятые во внимание при экспертизе
1. Авторское свидетельство СССР № 511455, кл. F 16 Н 55/50, 1974 (прототип) .
906919
Составитель В. Катышева
Редактор Л. Лукач Техред А. Бойкас Корректор М. Демчик
Заказ 494/26 Тираж 936 Подписное
ВНИИПИ Государственного комитета СССР по делам изобретений н открытий
113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5 филиал ППП «Патент», г. Ужгород, ул. Проектная, 4
