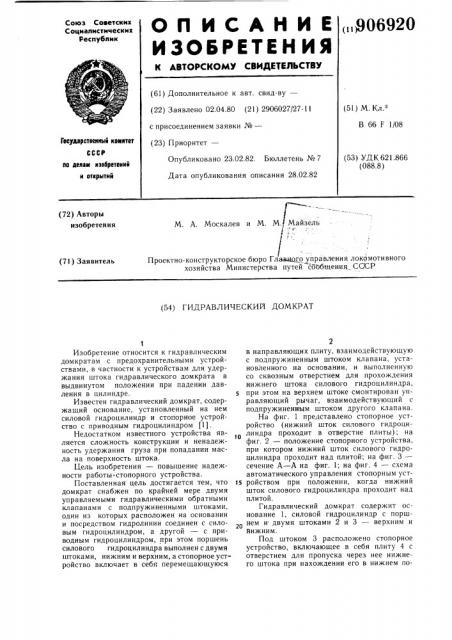

ОП ИСАНИЕ()906920

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 02.04.80 (21) 2906027/27-11 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл.

В 66 F 1/08

Гееудерственнмй кеметет

СССР (53) УДК621.866 (088.8) Опубликовано 23.02.82. Бюллетень № 7

Дата опубликования описания 28.02.82

Il0 делам нзебретеннй н етхрмтнй

М. А. Москалев и М. М, Майзель

Проектно-конструкторское бюро Гла щаго управления локомотивного хозяйства Министерства путей сообщения СССР (72) Авторы изобретения (71) Заявитель (54) ГИДРАВЛИЧЕСКИЙ ДОМКРАТ

Изобретение относится к гидравлическим домкратам с предохранительными устройствами, в частности к устройствам для удержания штока гидравлического домкрата в выдвинутом положении при падении давления в цилиндре.

Известен гидравлический домкрат, содержащий основание, установленный на нем силовой гидроцилиндр и стопорное устройство с приводным гидроцилиндром (1).

Недостатком известного устройства является сложность конструкции и ненадежность удержания груза при попадании масла на поверхность штока.

Цель изобретения — повышение надежности работы стопорного устройства.

Поставленная цель достигается тем, что домкрат снабжен по крайней мере двумя управляемыми гидравлическими обратными клапанами с подпружиненными штоками, один из которых расположен на основании и посредством гидролинии соединен с силовым гидроцилиндром, а другой — с приводным гидроцилиндром, при этом поршень силового гидроцилиндра выполнен с двумя штоками, нижним и верхним, а стопорное устройство включает в себя перемещающуюся

2 в направляющих плиту, взаимодействующую с подпружиненным штоком клапана, установленного на основании, и выполненную со сквозным отверстием для прохождения нижнего штока силового гидроцилиндра, при этом на верхнем штоке смонтирован управляющий рычаг, взаимодействующий с подпружиненным штоком другого клапана.

На фиг. 1 представлено стопорное устройство (нижний шток силового гидроци|о линдра проходит в отверстие плиты); на фиг. 2 — положение стопорного устройства, при котором нижний шток силового гидроцилиндра проходит над плитой; на фиг. 3— сечение А — А на фиг. 1; на фиг. 4 — схема автоматического управления стопорным уст1s ройством при положении, когда нижний шток силового гидроцилиндра проходит над плитой.

Гидравлический домкрат содержит основание 1, силовой гидроцилиндр с порш20 нем и двумя штоками 2 и 3 — верхним и нижним.

Под штоком 3 расположено стопорное устройство, включающее в себя плиту 4 с отверстием для пропуска через нее нижнего штока при нахождении его в нижнем по906920 ложении. Плита перемещается по направляющим 5 нри помощи приводного гидроцилиндра 6, расположенного горизонтально.

Для автоматической фиксации положения плиты стопорного устройства и поршня предусмотрены два гидравлических обратных клапана 7 и 8. Для открытия клапана 8 предусмотрен рычаг 9, закрепленный на верхнем штоке.

Гидравлический домкрат работает следующим образом.

При выходе штока 2 на полную величину рычаг 9, воздействуя на клапан 8, открывает доступ масла в штоковую полость гидроцилиндра 6, который потянет на себя плиту 4, тем самым предохраняя штоки силового гидроцилиндра от самопроизвольного опускания в случае падения давления масла в системе.

Для опускания штока переключают гидрораспределитель 10, при этом масло поступает в поршневую полость гидроцилиндра 6, тем самым двигая плиту 5 в крайнее левое положение, при котором отверстие в плите становится coocHQ со штОкОм 3, при этом плита открывает клапан 7, давая возможность маслу поступать в верхнюю полость силового гидроцилиндра и опустить его поршень.

Изобретение повышает надежность работы стонорного устройства и позволяет автоматизировать процесс его управления.

Формула изобретения

Гидравлический домкрат, содержащий основание, установленный на нем силовой гидроцилиндр и стопорное устройство с приводным гидроцилиндром, отличающийся тем, что, с целью повышения надежности работы стопорного устройства, домкрат снабжен по крайней мере двумя управляемыми гидравлическими обратными клапанами с подпружиненными штоками, один из которых рас1о положен на основании и посредством гидролинии соединен с силовым гидроцилиндром, а другой — с приводным гидроцилиндром, при этом поршень силового гидроцилиндра выполнен с двумя штоками, нижним

ts и верхним, а стопорное устройство включает в себя перемещающуюся в направляющих плиту, взаимодействующую с подпружиненным штоком клапана, установленного на основании, и выполненную со сквозным отверстием для прохождения нижнего штока

2е силового гидроцилиндра, при этом на верхнем штоке смонтирован управляющий рычаг, взаимодействующий с подпружиненным штоком другого клапана.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 219778, кл. В 66 F 1/08, 1967 (прототип).

Фиг. Г

А — А гоиг.

Составитель О. Разина

Редактор Л. Лукач Техред А. Бойкас Корректор М. Демчик

Заказ 494/26 Тираж 936 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Филиал ППП «Патент>, г. Ужгород, ул. Проектная, 4
