Самоостанов ровничной машины

Самоостанов ровничной машины

Иллюстрации

Показать все

Реферат

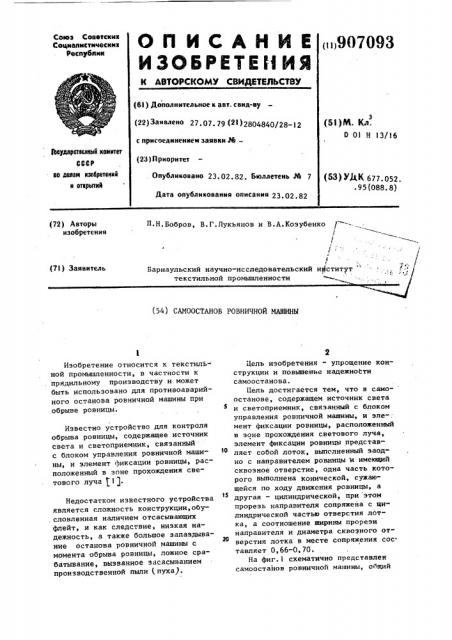

ОП И(.".АНК!т

ИЗОБРЕТИ ИmS

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советсиии

Социалистические

Респубпик

< 907093 (6! ) Дополнительное к авт. свид-ву (22) Заявлено 27. 07. 79 (2! ) 28p484p/28»12 с присоединением заявки рш (23) П рноритет (5l)N. В(д.

D Ol Н 13/16!

Ъеударетеениый комитет

CCCP ио делам изобретений н етерытнй

Опубликовамо 23. 02. 82. Бюллетень М 7

Дата опубликования описания 23.02.82 (53) УДК 677.052. . 95 (088. 8) (72) Авторы изобретения

П.Н.Бобров, В.Г.Лукьянов и В.А.Козубенко /

f

Барнаульский научно-исследовательский институт текстильной промышленности (71 ) Заявитель (54) CANOOCTAHOB РОВНИЧНОИ МАШИНЫ

Изобретение относится к текстильной промышленности, в частности к прядильному производству и может быть использовано для противоаварийного останова ровничной машины при обрыве ровницы.

Известно устройство для контроля обрыва ровницы, содержащее источник света и светоприемник, связанный с блоком управления ровничной машины, и элемент фиксации ровницы, расположенный в зоне прохождения светово ro луча 1 ).

Недостатком известного устройства является сложность конструкции,обу. словленная наличием отсасывающих флейт, и как следствие, низкая надежность, а также большое запаздывание останова ровничной машины с момента обрыва ровницы, ложное срабатывание, вызванное засасыванием производственной пыли пуха).

Цель изобретения — упрощение конструкции и повышение надежности самоостанова.

Цель достигается тем, что в само- останове, содержащем источник света и светоприемник, связанный с блоком управления ровничной машины, и эле-. мент фиксации ровницы, расположенный в зоне прохождения светового луча, элемент фиксации ровницы представляет собой лоток, выполненный заодно с направителем ровницы и имеющий сквозное отверстие, одна часть которого выполнена конической, сужающейся по ходу движения ровницы, а другая — цилиндрической, при этом прорезь направителя сопряжена с цилиндрической частью отверстия лотка, а соотношение ширины прорези направителя и диаметра сквозного отверстия лотка в месте сопряжения составляет 0,66-0,70.

На фиг.1 схематично представлен самоостанов ровничной машины, общий

90709

Самоостанов ровничной машины, содержащий источник света и светоприемник, связанный с блоком управления ровничной машины, и элемент фиксации ровницы, .расположенный в зоне прохождения светового луча, о т л ич а ю щ и Й с я тем, что, с целью упрощения конструкции и повышения надежности, элемент фиксации ровницы представляет собой лоток, выполненный заодно с направителем ровницы и имеющий сквозное отверстие,одна часть которого выполнена конической, сужающейся по ходу движения ровницы, а другая — цилиндрической, при этом прорезь направителя сопряжена с цилиндрической частью отверстия лотка, а соотношение ширины прорези направителя и диаметра отверстия лотка в месте сопряжения составляет 0,66-0,70.

Источники информации, принятые во внимание при экспертизе

1. Патент США Р 2780908, кл. 57-80, 1957.

3 вид; на фиг.2 — вид самоостанова ровничной машины, разрез А-А на фиг.1; на фиг.3 — вид Б элемента фиксации.

Самостанов ровничной машины содержит источник 1 света и светоприемник 2, связанный с блоком 3 управления ровничной машины, элемент 4 фиксации ровницы, расположенный в зоне прохождения светового луча, 10 закрепленный на,стержне 5, который кинематически связан с механизмом

6 водилки. Элемент 4 фиксации ровницы представляет собой лоток 7, выполненный заодно с направителем ровницы 8, и имеет сквозное отвер стие 9, одна часть которого выполнена конической, сужающейся по ходу движения ровницы, а другая — цилиндрической. Прорезь 10 направителя

20 ровницы 8 сопряжена с цилиндрической частью отверстия 9 лотка 7.

Самоостанов ровничной машины работает следующим образом.

В ходе работы ровничной машины происходит процесс скручивания ровницы и намотка ее на катушки. При этом ровница свободно проходит через цилиндрическую часть сквозного отверстия 9 элемента 4 фиксации ровницы, который механизмом водилз 6, действующим на стержень 5, синхронно перемещается с ровницей.

Во время обрыва ровницы процесс скручивания прекращается. Оборвав35 шаяся ровница задерживается в конусной части сквозного отверстия 9 и накапливается в лотке 7. Накопившаяся в лотке 7 ровница прерывает световой луч источника 1 света, что

40 приводит к изменению интенсивности освещения светоприемника 2. Сигнал со светоприемника 2 через блок 3 управления останавливает ровничную машину. Затем оборвавшаяся ровница присучивается и заправляется через

45 прорезь 10 направителя 8 в сквозное отверстие 9 и производится запуск ровничной машины, Для надежной фиксации ровницы соЪтношение ширины про", рези 10 направителя 8 и диаметра сквозного отверстия лотка 7 в месте сопряжения составляет 0,66-0,70. При напуске ровницы для снятия наработанных катушек элемент 4 фиксации

3 4 ровницы поворотом стержня 5 (поворотное устройство не показано) отводится от ровницы, чтобы избежать ее накопление в элементе 4 фиксации ровницы. После съема наработанных и заправки новых катушек ровничная машина запускается и элемент 4 фиксации ровницы поворотом стержня 5 возвращается в исходное рабочее положение.

Упрощение предлагаемого самоостанова ровничной машины достигнуто за счет выполнения элемента фиксации ровницы в виде лотка, выполненного заодно с направителем ровницы и имеющего сквозное отверстие, одна часть которого выполнена конической, сужающейся по ходу движения ровницы, а другая — цилиндрическая, а также за счет того., что элементы фиксации ровницы расположены в зоне прохождения светового луча и образуют как бы один общий поток. Это позволяет одновременно контролировать обрывы всех ровниц при помощи одного источника света и светоприемника.

Формула изобретения

907093
