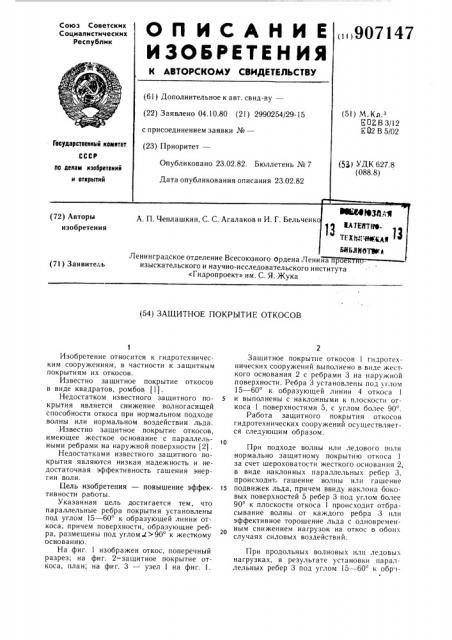

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 04.10.80 (21) 2990254/29-15 с присоединением заявки №вЂ” (23) Приоритет—

Опубликовано 23.02.82. Бюллетень № 7

Дата опубликования описания 23.02.82 (51) М. Кл.

Е02 В 3/12

1" 02 В 5/02

Государственный комлтет (53) УДК 627.8 (088.8) о делам изобретений н открытий И4ЮЗЛАМ

MХЕЙТНФ тГК 11Д ;,Ц

Бйьянотач (72) Авторы изобретения

А. П. Чеплашкин, С. С. Агалаков и И. Г. Бельченк,Ленинградское отделение Всесоюзного ордена Ленина про изыскательского и научно-исследовательского института

«Гидропроект» им. С. Я. Жука (71) Заявитель (54) ЗАЩИТНОЕ ПОКРЫТИЕ ОТКОСОВ

Изобретение относится к гидротехническим сооружениям, в частности к защитным покрытиям их откосов.

Известно защитное покрытие откосов в виде квадратов, ромбов (1).

Недостатком известного защитного покрытия является снижение вол ногасящей способности откоса при нормальном подходе волны или нормальном воздействии льда.

Известно защитное покрытие откосов, имеющее жесткое основание с параллельными ребрами на наружной поверхности (2) .

Недостатками известного защитного покрытия являются низкая надежность и недостаточная эффективность гашения энергии волн.

Цель изобретения — повышение эффективности работы.

Указанная цель достигается тем, что параллельные ребра покрытия установлены под углом 15 — 60 к образующей линии откоса, причем поверхности, образующие ребра, размещены под углом J.)90 к жесткому основанию.

На фиг. 1 изображен откос, поперечный разрез; на фиг. 2-защитное покрытие откоса, план; на фиг. 3 — узел 1 на фиг. 1.

Защитное покрытие откосов 1 гидротехнических сооружений выполнено в виде жесткого основания 2 с ребрами 3 на наружной поверхности. Ребра 3 установлены под углом

15 — 60 к образующей линии 4 откоса 1 и выполнены с наклонными к плоскости откоса 1 поверхностями 5, с углом более 90 .

Работа защитного покрытия откосов гидротехнических сооружений осуществляется следующим образом.

При подходе волны или ледового поля нормально защитному покрытию откоса 1 за счет шероховатости жесткого основания 2, в виде наклонных параллельных ребер 3, происходит. гашение волны или гашение

15 подвижек льда, причем ввиду наклона боковых поверхностей 5 ребер 3 под углом более

90 к плоскости откоса 1 происходит отбрасывание волны от каждого ребра 3 или эффективное торошение льда с одновременным снижением нагрузок на откос в обоих случаях силовых воздействий.

При продольных волновых или ледовых нагрузках, в результате установки па раллельных ребер 3 под углом 15 — 60 к обр1907147 зующей линии 4 откоса 1, волна или лед получают вертикальное перемещение по направлению ребер 3. В зависимости от направления продольного воздействия нагрузки волна или лед перемещаются по наклону вниз ко дну или поднимаются вверх к образующей линии 4 откоса 1, что способствует эффективному снижению нагрузок в результате гашения волн или торможения ледовых полей с одновременным снижением воспринимаемых усилий жестким основанием 2.

Применение защитного покрытия откосов предлагаемой конструкции позволит повысить эффективность работы защитного покрытия откосов, значительно снизит действующие нагрузки, особенно ледовые.

Формула изобретения

1. Защитное покрытие откосов, включающее жесткое основание с параллельными ребрами на наружной поверхности, отличающееся тем, что, с целью повышения эффективности работы, параллельные ребра покрытия установлены под углом 15 — 60 к образующей линии откоса.

2. Покрытие по п. 1, отличающееся тем, что поверхности, образующие ребра, размещены под углом более 90 к жесткому ос19 нованию.

Источники информации, принятые во внимание при экспертизе

1. Изобретения за рубежом. Вып. 33, № 13, 1977, с. 65. патент Японии 52-9044.

ss 2. Авторское свидетельство СССР № 638664, кл. Е 02 В 3/12, 1977.
