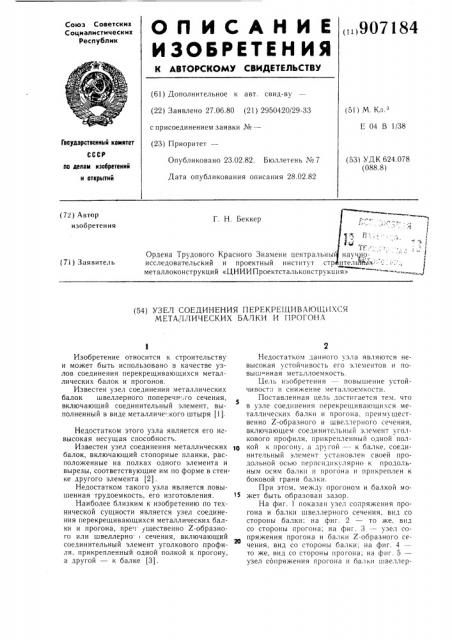

ОП ИСАНИЕ

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

IIi)907184

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву (22) Заявлено 27.06.80 (21) 2950420/29-33 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл.з

E 04 В 1/38

Гасударственный кемнтет (53) УДК 624.078 (088.8) Опубликовано 23.02.82. Бюллетень ¹ 7

Дата опубликования описания 28.02.82 по делам изобретений н аткрмтий (72) Автор изобретения

Г. Н. Беккер

Ордена Трудового Красного Знамени центральны научи исследовательский и проектный институт стр те1ь%ь (71) Заявитель металлоконструкций «ЦНИИПроектста1ьконструкция» (54) УЗЕЛ СОЕДИНЕНИЯ ПЕРЕКРЕЩИВА)О(ЦИХСЯ

МЕТАЛЛИЧЕСКИХ БАЛКИ И ПРОГОНА

Изобретение относится к строительству и может быть использовано в качестве узлов соединения перекрещивающихся металлических балок и прогонов.

Известен узел соединения металлических балок швеллерного поперечн.,го сечения, включающий соединительный элемент, выполненный в виде металличе:кого штыря (I).

Недостатком этого узла является его невысокая несущая способность.

Известен узел соединения металлических балок, включающий стопорные планки, расположенные на полках одного элемента и вырезы, соответствующие им по форме в стенке другого элемента (2).

Недостатком такого узла является повышенная трудоемкость, его изготовления. 15

Наиболее близким к изобретению по технической сущности является узел соединения перекрещивающихся металлических балки и прогона, преп ущественно Z-образного или швеллерно сечения, включающий соединительный элемент уголкового профиля. прикрепленный одной полкой к прогону, а другой — к балке (3).

Недостатком данного узла являются невысокая устойчивость его элементов и поBI lLUHHàÿ метал IOEMKOCTb.

Цель изобретения повышение устойчивости и снижение металлоемкости.

Поставленная цель достигается тем, что в узле соединения перекрещивающихся металлических балки и прогона, преимущественно Z-образного и швеллерного сечения, включающем соединительный элемент уголкового профиля, прикрепленный одной полкой к прогону, а другой — к балке, соединительный элемент установлен своей продольной осью перпендикулярно к продольным осям балки и прогона и прикреплен к боковой грани балки.

При этом, между прогоном и балкой может быть образован зазор.

На фиг. 1 показан узел сопряжения прогона и балки швеллерного сечения, вид со стороны балки; на фиг. 2 — то же, вид со стороны прогона; на фиг. 3 — узел сопряжения прогона и балки Z-образного сечения, вид со стороны балки; на фиг. 4— то же, вид со стороны прогона; на фиг. 5— узел сопряжения прогона и балки швеллер907184 ного сечения, решенный с зазором по высоте между пересекающимися элементами, вид со стороны балки; на фиг. 6 — то же, вид со стороны прогона.

Узел состоит из пересекающихся в разных уровнях прогона I, швеллерного или

Z-образного сечения и нижележащей балки

2 аналогичного сечения, соединенной элементом уголкового профиля 3 с прогоном l.

Плоскости полок уголкового элемента 3 прикреплены к стенкам прогона 1 и балке 2 в месте их пересечения. По прогону 1 уложен, например, профилированный настил 4.

Между прогоном 1 и балкой 2 может быть образован зазор (фиг. 5 и 6).

Предлагаемое выполнение узла позволяет повысить устойчивость его элементов и снизить металлоемкость.

Формула изобретения

1. Узел соединения перекрещивающихся металлических балки и прогона, преимущественно Z-образного или швеллерного сечения, включающий соединительный элемент уголкового профиля, прикрепленный одной полкой к прогону, а другой — к балке, отличающийся тем, что, с целью повышения устойчивости и снижения металлоемкости, соединительный элемент установлен своей продольной осью перпендикулярно к продольным осям балки и прогона и прикреплен к боковой грани балки.

2. Узел по п. 1, отличающийся тем, что

1о между прогоном и балкой образован зазор.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 696119, кл. Е 04 В 1/343, 1977.

2. Авторское свидетельство СССР № 698539, кл. Е 04 В 1/38, 1979.

3, Муханов К. К. Металлические конструкции. М., Стройиздат, 1976, с. 265, рис. УП.14.
