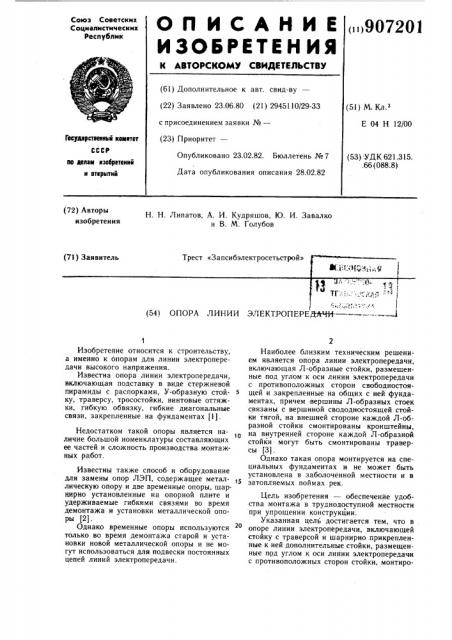

О П И С А Н И Е <11>907201

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 23.06.80 (21) 2945110/29-33 с присоединением заявки №вЂ” (23) Приоритет— (51) М-. Кл

Е 04 Н 12/00

Гееударстееннмй кюметет

Опубликовано 23.02.82. Бюллетень № 7

Дата опубликования описания 28.02.82 (53) УДК 621.315..66 (088.8) по делам изобретений и етермтий (72) Авторы изобретения

Н. Н. Липатов, А. И. Кудряшов, Ю. И. Завалко и В. М. Голубов

ЛИНИИ ЭЛЕКТРОПЕРЕДАЧИ вЂ” — — — ---- — =--

Изобретение относится к строительству, а именно к опорам для линии электропередачи высокого напряжения.

Известна опора линии электропередачи, включающая подставку в виде стержневой пирамиды с распорками, У-образную стойку, траверсу, тросостойки, винтовые оттяжки, гибкую обвязку, гибкие диагональные связи, закрепленные на фундаментах (1).

Недостатком такой опоры является наличие большой номенклатуры составляющих ее частей и сложность производства монтажных работ.

Известны также способ и оборудование для замены опор ЛЭП, содержащее металлическую опору и две временные опоры, шарнирно установленные на опорной плите и удерживаемые гибкими связями во время демонтажа и установки металлической опоры (2) .

Однако временные опоры используются только во время демонтажа старой и установки новой металлической опоры и не могут использоваться для подвески постоянных цепей линий электропередачи.

Наиболее близким техническим решением является опора линии электропередачи, включающая Л-образные стойки, размещенные под углом к оси линии электропередачи с противоположных сторон свободностоящей и закрепленные на общих с ней фундаментах, причем вершины Л образных стоек связаны с вершиной свододностоящей стойки тягой, на внешней стороне каждой Л-образной стойки смонтированы кронштейны, на внутренней стороне каждой Л-образной стойки могут быть смонтированы травер(3).

Однако такая опора монтируется на специальных фундаментах и не может быть установлена в .заболоченной местности и в затопляем ых пой м ах рек.

Цель изобретения — обеспечение удобства монтажа в труднодоступной местности при упрощении конструкции.

Указанная цель достигается тем, что в опоре линии электропередачи, включающей стойку с траверсой и шарнирно .прикрепленные к ней дополнительные стойки, размещенные под углом к оси линии электропередачи с противоположных сторон стойки, монтиро907201 ванные с внешней стороны каждой дополнительной стойки кронштейна с цепями проводов и тягу, объединяющую дополнительные стойки, стойка выполнена составной в виде парных элементов, заглубленных в грунт и объединенных поверху траверсой, которая жестко соединена с дополнительными стойками, а тяга, объединяющая дополнительные стойки, выполнена составной из крестообрызных элементов, прикрепленных к дополнительным стойкам в центрах тяжести последних и к концам траверсы. 16

На чертеже схематически изображена опора, вид вдоль направления линии электропередачи.

Опора линии электропередачи, включает жестко защемленную основную стойку 1 с траверсой 2. К стойке при помощи шарниров 3 прикреплены дополнительные наклонные стойки 4, причем концы траверсы жестко крепятся к дополнительным стойкам, центры тяжести которых соединены парой крестообразных тяг 5. На дополнительных стой- zo ках прикреплены кронштейны 6 с подвесными гирляндами изоляторов 7 для подвешивания двух цепей линии электропередачи и тросостойки 8.

Упрощение конструкции данной опоры

3S достигается тем, что количество конструктивных элементов основной стойки сведено к минимуму, причем жесткие элементы основной стойки используются в качестве опорных элементов, обеспечивающих сохранение несущей способности опоры линии з электропередачи.

Повышение удобства монтажа опоры в труднодоступной, например, заболоченной местности, достигается за счет применения гусеничных тягачей вместо грузоподъемных З механизмов при подъеме с шарниров дополнительных наклонных стоек, для чего на перекладине стойки достаточно установить переходной блок с полиспастами. Испрльзование труб в качестве .материала дополнитель- р ных стоек позволит максимально упростить процесс сборки этих стоек непосредственно на пикетах. Применение крестообразных тяг

4 позволяет использовать облегченную конструкцию дополнительных стоек.

Монтаж всей опоры осуществляется в два этапа по более устойчивой монтажной схеме (устройство основной стойки и монтаж наклонных стоек).

Предлагаемая конструкция опоры предназначается преимущественно для ВЛ 35—

220 кВ с использованием ее в качестве промежуточной опоры в заболоченной местности отличается простотой монтажа и эксплуатации.

Экономический эффект от внедрения только на одной из АЛ 35 кВ составляет 70 тыс. руб.

Формула изобретения

Опора линии электропередачи, включающая стойку с траверсой и шарнирно прикрепленные к ней дополнительные стойки, размещенные под углом к оси линии электропередачи с противоположных сторон стойки, монтированные с внешней стороны каждой дополнительной стойки кронштейна с цепями проводов и тягу, объединяющую дополнительные стойки, отличающаяся тем, что, с целью обеспечения удобства монтажа в труднодоступной местности при упрощении конструкции, стойка выполнена составной в виде парных элементов, заглубленных в грунт и объединенных поверху траверсой, которая жестко соединена с дополнительными стойками, а тяга, объединяющая дополнительные стойки, выполнена составной из крестообразных элементов, прикрепленных к дополнительным стойкам в центрах тяжести последних и к концам траверсы.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 692961, кл. Е 04 Н 12/00, 1978.

2. Акцептированная заявка Японии № 5336943, кл. 89 (1) D 121.

3. Авторское свидетельство СССР № 530938, кл. Е 04 Н 12/00, 1977 (прототип) .
