Буровой колонковый снаряд
Иллюстрации
Реферат

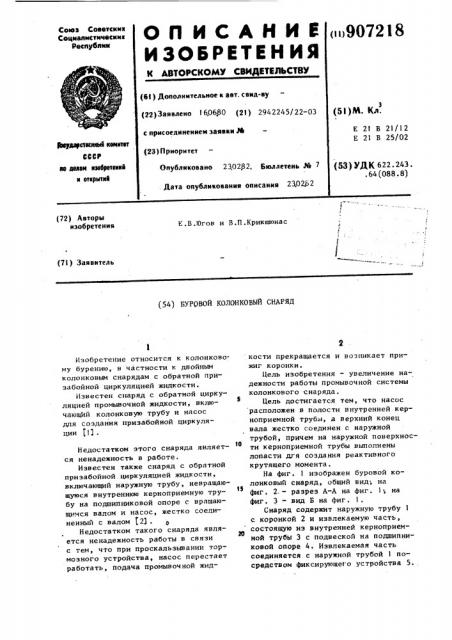

Союз Советсиик
Соцналнстнчвсиик
Рвс ублни
ОП ИСАНИЕ
ИЗО6РЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ
«п907218 (61) Дополнительное к авт. свид-ву (22) Заявлено 1 60680 (2 } ) 294 2245/22-03 с присоеаинением заявки 1тт (51)M. Кл.
E 21 В 21/12
Е 21 В 25/02
Ваудаустааивб квинтет
CCCP ае аалзи изебувтеей и открытия (23 } Приоритет (53) УДК 622.243. .64(088.8) Опубликовано 230282, Бюллетень 1тт 7
Дата опубликования описания 2303i2 (72) Авторы изобретения
Е.В.10гов и В.П.Крикшюнас (71) Заявитель (54) БУРОВОЙ КОЛОНКОВЫЙ СНАРЯД
Изобретение относится к колонковому бурению, в частности к двойным колонковым снарядам с обратной призабойной циркуляцией жидкости.
Известен снаряд с обратной циркуляцией промывочной жидкости, включающйй колонковую трубу и насос для создания призабойной циркуляции 111 .
Недостатком этого снаряда является ненадежность в работе.
Известен также снаряд с обратной приэабойной циркуляцией жидкости, включающий наружную трубу, невращающуюся внутреннюю керноприемную трубу на подшипниковой опоре с вращающимся валом и насос, жестко соединенный с валом t» .
Недостатком такого снаряда является ненадежность работы в связи с тем, что при проскальзывании тор-. мозного устройства, насос перестает работать, подача промывочной жидкости прекращается и возникает прижиг коронки.
Цель изобретения — увеличение надежности работы промывочной системы колонкового снаряда.
Цель достигается тем, что насос расположен в полости внутренней керноприемной трубы, а верхний конец вала жестко соединен с наружной
10 трубой, причем на наружной поверхносTH керноприемной трубы выполнены лопасти дгя создания реактивного крутящего момента °
На фиг. 1 изображен буровой ко15 лонковый снаряд, общий вид; на фиг. 2. - разрез А-А на фиг. 1; на фиг. 3 " вид Б на фиг. 1.
Снаряд содержит наружную трубу 1 с коронкой 2 и извлекаемую часть, состоящую из внутренней керноприемной трубы 3 с подвеской на подшипниковой опоре 4. Извлекаемая часть соединяется с наружной трубой 1 посредством фиксирующего устройства 5., 9072!8
В нижней части внутренней трубы размещен кернователь 6. Нижняя часть фиксирующего устройства выполнена в виде вала 7 подшипниковой опоры, который переходит в насосный вал 8 с лопастным центробежным насосным элементом 9, размещенным в камере
10. Камера 10 расположсна между подшииниковой опорой 4 и внутренней трубой 3 и соединена каналами !1 tO с полостью внутренней трубы 3 и каналами 12 с кольцевым пространством
13 между наружной трубой 1 и внутренней трубой 3.
Протекающая в колонковом снаряде промывочная жидкость состоит из потока 14, образующего прямую циркуляцию потока 15, образующего обратную призабойную циркуляцию.
В верхней части внутренней трубы
3 на ее наружной поверхности выполнены лопасти 16 под углом к направлению потока промывочной жидкости.
Снаряд работает следующим образом.
При вращении наружной трубы 1 вращается фиксирующее устройство 5, жестко связанный с ним вал 7 иодшипниковой опоры 4 и вал 8 с лопастным насосным элементом 9. Внутренняя труба 3 удерживается силой трения З между керном, кернорвателем и.. и внутренней трубой 3 и остается относительно неподвижной.
Промывочная жидкость при вращении насосного элемента 9 засасывает—
35 ся из внутренней полости внутренней трубы 3 в камеру 10 через каналы 11 и лопастями насосного элемента 9 через каналы 12 выталкивается в кольцевое пространство 13 между наружной трубой 1 и внутренней трубой
3, образуя обратную приэабойную циркуляцию в виде потока 15.
При вращении лопастного насосного элемента 9 вращается жидкость н ка45 мере 10 и, за счет трения о стенки камеры 10, создает крутящий момент внутренней трубы 3, который суммируется с крутящим моментом, создаиаемым трением в подшипниковой оноре 4.
Лля устранения суммарного крутящего
4 момента внутренней трубы 3 служат лопасти 16, выполненные на наружной поверхности камеры 10 под углом к направлению потока промывочной жидкости. От воздействия потока создается реактивный тормозной крутящий момент керноприемной трубы в направлении противоположном вращению бурильной колонны. При одновременном действии всех крутящих моментов внутренняя труба может оставаться неподвижной. Проскальзывание внутренней трубы не влияет на поток 14 прямой циркуляции промывочной жидкости и существенно не уменьшает эффект обратной иризабойной циркуляции потока
15, который .не должен быть интенсивным для выполнения своей роли.
Надежность работы бурового колонкового снаряда заключается в том, что прямая циркуляция промывочной жидкости сочетается с автономной системой обратной иризабойной циркуляции, независящей от режимов работы прямой циркуляции . формула изобретения
Буровой колонковый снаряд, содержащий наружную трубу, невращающуюся внутреннюю керноприемную трубу на подшииииковой опоре с вращающимся валом и насос, жестко соединенный с валом, отличающийся тем, что, с целью увеличения надежности в работе насос расположен ы полости внутренней керноириемной трубы, верхний конец вала жестко соединен с наружной трубой, причем на наружной поверхности керноприемной трубы выполнены лопасти для создания реактивного крутящего момента.
Нсточиики информации, принятые во внимание ири экспертизе !. Волков А.С., Волокит-нков А.А.
Бурение скважин с обратной циркуляцией промывочной жидк сти. M., "Недра", !970, с ° 155-157.
2. Там же, с. !53-155 (прототип).
