Устройство для защиты параллельно включенных полупроводниковых триодов

Устройство для защиты параллельно включенных полупроводниковых триодов

Иллюстрации

Показать все

Реферат



Союз Советскмк

Социапистическик

Республик

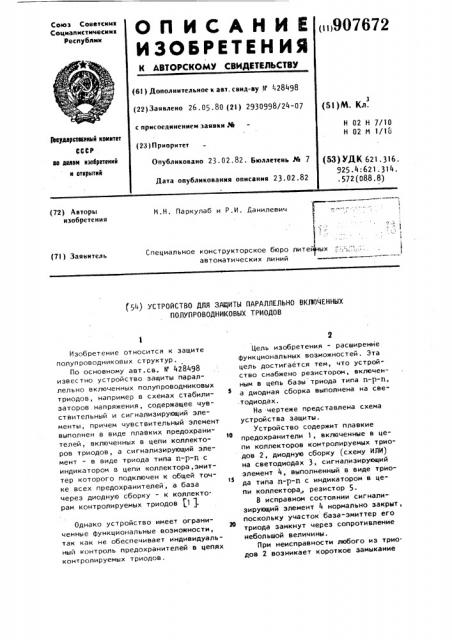

ОПИСАНИЕ

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

< 907672 (61) Дополнительное к авт. сеид-ву 11 428498 (22) Заявлено 26. 05. 80 (21) 2930998/24-07 с присоединением заявк» ¹ (23) П рнорнтет

Опубликовано 23. 02. 82. Бюллетень ¹ 7

Дата опубликования описания 23.02.82 (51)М. Кл.

Н 02 H 7/10

Н 02 М 1/18

Ркударотваниый комитет

СССР

Ro делам изобретений и открытий (53) УДК 621. 316.

925.4:621 ° 314. .572(088.8) f

1 (72) Авторы изобретения

И.Н. Паркулаб и P.È. Данилевич

Специальное конструкторское бюро лите" ых (71) Заявитель автоматических линий (54) УСТРОЙСТВО ДЛЯ ЗАЦИТЫ ПАРАЛЛЕЛЬНО ВКЛПЧЕННЫХ

ПОЛУПРОВОДНИКОВЫХ ТРИОДОВ

Изобретение относится к защите полупроводниковых структур.

По основному авт.св. Ю 428498 известно устройство защиты параллельно включенных полупроводниковых триодов, например в схемах стабилизаторов. напряжения, содержащее чувствительный и сигнализирующий элементы, причем чувствительный элемент выполнен в виде плавких предохранителей, включенных в цепи коллекторов триодов, а сигнализирующий элемент — в виде триода типа и-р-и с индикатором в цепи коллектора,эмиттер которого подключен к общей точке всех предохранителей, а база через диодную сборку - к коллекторам контролируемых триодов P ).

Однако устройство имеет ограни20 ченные функциональные воэможности, так как не обеспечивает индивидуальный контроль предохранителей в цепях контролируемых триодов.

Цель изобретения - расширение функциональных возможностей. Эта цель достигается тем, что устройство снабжено резистором, включенным в цепь базы триода типа и-р-и, а диодная сборка выполнена на све.тодиодах.

На чертеже представлена схема устройства защиты.

Устройство содержит плавкие предохранители 1, включенные в цепи коллекторов контролируемых триодов 2, диодную сборку (схему ИЛИ) на светодиодах 3, сигнализирующий элемент 4, выполненный в виде триода типа n-p-и с индикатором в цепи коллектора, резистор 5.

В исправном состоянии сигнализирующий элемент 4 нормально закрыт, поскольку участок база-эмиттер его триода замкнут через сопротивление небольшой величины.

При неисправности любого иэ трио. дов 2 возникает короткое замыкание

907672

Формула изобретения

Составитель В. Литвиненко

Редактор Л. Гратилло Техред Т.Иаточка КорректоР О. Билак

Тираж 670 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113039, 1 "1осква, Ж-35 Раушская наб., д. 4/5

Заказ 608/64 филиал ППП "Патент", r. Ужгород, уп. Проектная,4 или ток возрастает сверх нормы.

Плавкий предохранитель 1 срабатывает, в результате чего один из светодиодов 3 открывается и сигнализирует о неисправности предлагаемого предохранителя.

Предлагаемое устройство позволяет оперативно определять неисправность участков сxpìû.

Устройство для защиты параллельно включенных полупроводниковых триодов по авт.св. N 428498 о т л и ч а ю щ е е с я тем, что, с целью расширения функциональных возможностей, оно снабжено резистором, включенным в цепь базы триода типа п-р-п, а диодная сборка выполнена на светодиодах.

Источники информации, принятые во внимание при экспертизе

1 . Авторское свидетельство СССР

428498, кл. Н 02 Н 7/12,опублик.

1971.
