Реферат

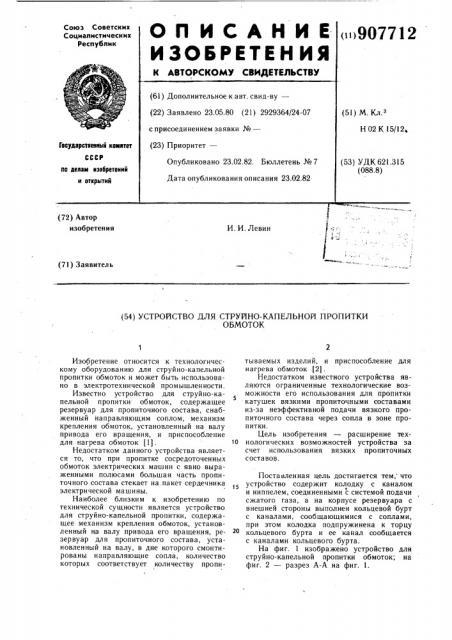

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 23.05.80 (21) 2929364/24-07 (51) М. К .з с присоединением заявки №вЂ”

Н 02 К 15/12, Гасударственный кематет (23) Приоритет—

СССР

Опубликовано 23.02.82. Бюллетень № 7

Дата опубликования описания 23.02.82 (53) УДК 621.315 (088.8) Il0 делам кзобретеннй м аткрмтий (72) Автор изобретения

И. И. Левин (71) Заявитель (54) УСТРОЙСТВО ДЛЯ СТРУЙНО-КАПЕЛЬНОЙ ПРОПИТКИ

ОБМОТОК

Изобретение относится к технологическому оборудованию для струйно-капельной пропитки обмоток и может быть использовано в электротехнической промышленности.

Известно устройство для струй но-капельной пропитки обмоток, содержащее резервуар для пропиточного состава, снабженный направляющим соплом, механизм крепления обмоток, установленный .на валу привода его вращения, и приспособление для нагрева обмоток (1).

Недостатком данного устройства является то, что при пропитке сосредоточенных обмоток электрических машин с явно выраженными полюсами большая часть пропиточного состава стекает на.пакет сердечника электрической машины.

Наиболее близким к изобретению по технической сущности является устройство для струйно-капельной пропитки, содержащее механизм крепления обмоток, установленный на валу привода его вращения, резервуар для пропиточного состава, установленный на валу, в дне которого смонтированы направляющие сопла, количество которых соответствует количеству пропитываемых изделий, и приспособление для нагрева обмоток (2).

Недостатком известного устройства являются ограниченные технологические возможности его использования для пропитки катушек вязкими пропиточными составами из-за неэффективной подачи вязкого пропиточного состава через сопла в зоне пропитки.

Цель изобретения — расширение технологических возможностей устройства за счет использования вязких пропиточных с оста вов.

Поставленная цель достигается тем, что устройство содержит колодку с каналом и ниппелем, соединенными с системой подачи сжатого газа, а на корпусе резервуара с внешней стороны выполнен кольцевой бурт с каналами, сообщающимися с соплами, при этом колодка подпружинена к торцу кольцевого бурта и ее канал сообщается с каналами кольцевого бурта.

На фиг. 1 изображено устройство для струйно-ка пель ной пропитки обмоток; на фиг. 2 — разрез А-А на фиг. !.

907712

Устройство для струйно-капельной пропитки обмоток содержит вал 1 привода вращения, механизм 2 крепления электротехнического изделия 3 с обмотками 4, которые имеют выводные концы 5, присоединяемые к приспособлению для нагрева обмоток (не показано), резервуар 6 для пропиточного состава, снабженный кольцевым буртом 7 и направляющими соплами 8, сообщающимися с каналами 9, выполненными в кольцевом бурте 7, колодку 10 с каналом, подпружиненную через шток 11 к торцу кольцевого бурта и снабженную ниппелем 12, соединенным с системой подачи сжатого газа.

Устройство работает следующим образом.

На вал 1 устанавливается электротехническое изделие 3 с обмотками 4 и закрепляется при помощи механизма 2 на валу.

Выводы 5 обмоток подсоединяются к клеммам приспособления для нагрева обмоток, через которые подается ток для их нагрева.

Над катушками на валу 1 устанавливается резервуар 6. На торец кольцевого бурта 7 устанавливается колодка 10, соединенная шарнирно с подпружиненным штоком 11, имеющая возможность перемещения в вертикальной плоскости, параллельной оси вращения устройства, вокруг неподвижно закрепленного шарнира.

Вал 1 приводится во вращение, включается подача сжатого газа. Катушки нагреваются до определенной температуры. В резервуар 6 заливается пропиточный состав в количестве, достаточном для одновременной пропитки всех катушек. Подпружиненная колодка 10 скользит по вращающейся поверхности кольцевого бурта 7, оставаясь на одном и том же месте. Пропиточный состав подается на катушку через направляющие сопла только тогда, когда катушка находится в нижнем положении, когда канал 9, сообщающийся с направляющим соплом, совмещается с каналом в колодке 10, к которой подведен сжатый газ. Давлением сжатого газа из сопла 8 выталкивается определенный объем пропиточного состава, равный объему полости сопла от выходного отверстия до пересечения его с каналом 9.

Г1ри дальнейшем вращении устройства отверстие.канала 9 смещается, и подача воздуха в сопло прекращается. За время одного оборота устройства освободившееся пространство полости сопла вновь заполняется пропиточным составом, а тот объем его, который попал на обмотку, распространяется в глубь обмотки. За счет неоднократного

S прохождения катушек через нижнее положение происходит полная пропитка всех обмоток.

После окончания пропитки колодка 10 отводится от плоскости кольцевого бурта 7. и откидывается на шарнире, а пропитываемое изделие вместе с резервуаром переводится в горизонтальное положение и продолжает вращаться. Нагрев обмоток катушек за счет тока увеличивается до температуры полимеризации пропитывающего состава.

Изобретение позволяет расширить технологические возможности устройства для струйно-капельной пропитки обмоток за счет использования вязких пропиточных составов.

Формула изобретения

Устройство для струйно-капельной прот питки обмоток, содержащее механизм крепления обмоток, установленный на валу привода его вращения, резервуар для пропиточного состава, установленный на валу, в дне которого смонтированы направляющие сопла, количество которых соответствует количеству пропитываемых изделий, и приспособление для нагрева обмоток, отличаюи1ееся тем, что, с целью расширения технологических возможностей путем использования вязких пропиточных составов, оно д содержит колодку с каналом и ниппелем, соединенными с системой подачи сжатого газа, а на корпусе резервуара с внешней стороны выполнен кольцевой бурт с каналами, сообщающимися с соплами, при этом колодка подпружинена к торцу кольцевого бурта и ее канал сообщается с каналами кольцевого бурта.

Источники информации, принятые во внимание при экспертизе у 1. Заявка ФРГ № L919642, кл. 21 d 53, фз 1970.

2. Авторское свидетельство СССР № 610252, кл. Н 02 К 15/12, 1978.

907712

A-4 лоЯсрюу р р
