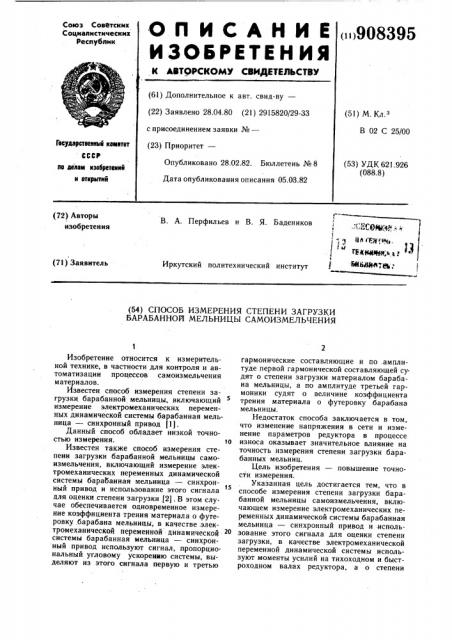

О П И C A Н И Е ()908395

ИЗОБРЕТЕН ИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советских

Социалистических

Республик (61) Дополнительное к авт. свид-ву— (22) Заявлено 28.04.80 (21) 2915820/29-33 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл.

В 02 С 25/00

Гасударственные кеметет СССР (53) УДК 621.926 (088.8) Опубликовано 28.02.82. Бюллетень № 8

Дата опубликования описания 05.03.82 ле делам нзвбретенн» и етнрмтий (72) Авторы изобретения

В. А. Перфильев и В. Я. Бадеников

С 1.

j 1м

11 i гд,и,.

raa <е,.

Я Я1 11.л гЩ (71) Заявитель

Иркутский политехнический институт (54) СПОСОБ ИЗМЕРЕНИЯ СТЕПЕНИ ЗАГРУЗКИ

БАРАБАННОЙ МЕЛЬНИЦЫ САМОИЗМЕЛЬЧЕНИЯ

Изобретение относится к измерительной технике, в частности для контроля и автоматизации процессов самоизмельчения материалов.

Известен способ измерения степени загрузки барабанной мельницы, включающий измерение электромеханических переменных динамической системы барабанная мельница — синхронный привод (1).

Данный способ обладает низкой точностью измерения. о

Известен также способ измерения степени загрузки барабанной мельницы самоизмельчения, включающий измерение электромеханических переменных динамической системы барабанная мельница — синхрон15 ныи привод и использование этого сигнала для. оценки степени загрузки (2) . В этом случае обеспечивается одновременное измерение коэффициента трения материала о футеровку барабана мельницы, в качестве,электромеханической переменной динамической 20 системы барабанная мельница — синхронный привод используют сигнал, пропорциональный угловому ускорению системы, выделяют из этого сигнала первую и третью гармонические составляющие и по .амплитуде первой гармонической составляющей судят о степени загрузки материалом барабана мельницы, а по амплитуде третьей гармоники судят о величине коэффициента трения материала о футеровку барабана мельницы.

Недостаток способа заключается в том, что изменение напряжения в сети и изменение параметров редуктора в процессе износа оказывает значительное влияние на точность измерения степени загрузки барабанных мельниц.

Цель изобретения — повышение точности измерения.

Указанная цель достигается тем, что в способе измерения степени загрузки барабанной мельницы самоизмельчения, включающем измерение электромеханических переменных динамической системы барабанная мельница — синхронный привод и использование этого сигнала для оценки степени загрузки, в качестве электромеханической переменной динамической системы используют моменты усилий на тихоходном и быстроходном валах редуктора, а о степени

908395 загрузки судят по сумме одновременно измеряемых мгновенных значений моментов усилий в тихоходном и быстроходном валах редуктора.

На фиг. 1 представлены кривые моментов на быстроходном и тихоходном валах редуктора; на фиг. 2 — структурная схема, поясняющая принцип осуществления способа измерения.

О степени загрузки можно судить по измерению суммарного значения моментов

* усилий, которое равно при превышении загружаемого материала

2М, = М„ + М, и при превышении разгружаемого материала

2Мс = /" т + 4 .

Синхронный электрический двигатель 1 с помощью муфты 2 приводит во вращение быстроходный вал редуктора 3. Тихоходный вал редуктора через муфту 4 соединен с приводной шестерней 5, которая с помощью цилиндрического венца 6 передает вращение барабану мельницы 7. В барабане мельницы возникают мгновенные значения моментов усилия в зависимости от степени загрузки барабана и коэффициента трения материала о футеровку мельницы. Эти значения моментов усилий передаются тихоходному и быстроходным валам редуктора. По измерению суммы мгновенных значений моментов усилий 8 и 9 определяют степень за грузки барабана мельницы с помощью сумматора 10.

Использование изобретения позволяет увеличить точность измерения степени загрузки шаровой барабанной мельницы на 47О, в результате чего увеличивается качество помола. Увеличение качества помо ча приводит к сокращению энергозатрат и уменьшению износа футеровки мельницы.

Формула изобретения

Способ измерения степени загрузки барабанной мельницы самоизмельчения, включающий измерение электромеханических переменных динамической системы барабанная мельница — синхронный привод и использование этого сигнала для оценки степени загрузки, отличающийся тем, что, с целью повышения точности измерения, в качестве электромеханической переменной динамической системы используют моменты усилий на тихоходном и быстроходном валах редуктора, а о степени загрузки судят по сумме одновременно измеряемых мгновенных значений моментов усилий в тихоходном и быстроходном валах редуктора.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР № 460067, кл. В 02 С 25/00, 1975.

2. Авторское свидетельство СССР № 620273, кл. В 02 С 25/00, !978.
