Реферат



Эй 90857

:Класс 7е, 18

СССР

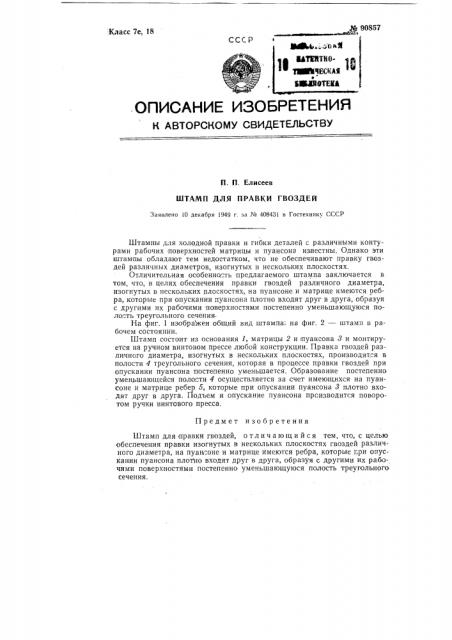

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

П. П. Елисеев

ШТАМП ДЛЯ ПРАВКИ ГВОЗДЕЙ

Заявчено !О декабря !949 г. аа № 40843! в Гоетехнику СССР

Штампы для холодной правки и гибки деталей с различными контурами рабочих поверхностей матрицы и пуансона известны. Однако эти штампы обладают тем недостатком, что не обеспечивают правку гвоздей различных диаметров, изогнутых в нескольких плоскостях.

Отличительная особенно"ть предлагаемого штампа заключается в том, что, в целях обеспечения правки гвоздей различного диаметра, изогнутых в нескольких плоскостях, на пуансоне и матрице имеются оебра, которые при опускании пуансона плотно входят друг в друга, образуя с другими их рабочими поверхностями постепенно уменьшающуюся полость треугольного сечения.

На фиг. 1 изображен общий вид штампа; на фиг. 2 — штамп в рабочем состоянии.

Штамп состоит из основания 1, матрицы 2 и !пуансона 3 и монтируется на ручном винтовом прессе любой конструкции. Правка гвоздей различного диаметра, изогнутых в нескольких плоскостях, производит:"я в полости 4 треугольного сечения, которая в процессе правки гвоздей при опускании пуансона постепенно уменьшается. Образование постепенно уменьшающейся полости 4 осуществляется за счет имеющихся на пуансоне и матрице ребер б, которые при опускании пуансона 8 плотно входят друг в друга. Подъем и опускание пуансона производится поворотом ручки винтового пресса.

Предмет изобретения

Штамп для правки гвоздей, о тл и ч а ю шийся тем, что, с целью обеспечения правки изогнутых в нескольких плоскостях гвоздей различного диаметра, на пуан"оне и матрице имеются ребра, которые гри опускании пуансона плотно входят друг в друга, образуя с другими их раоочими поверхностями постепенно уменьшающуюся полость треугольного сечения.
