Состав для пропитывания кож при растягивании обуви

Состав для пропитывания кож при растягивании обуви

Иллюстрации

Показать все

Реферат

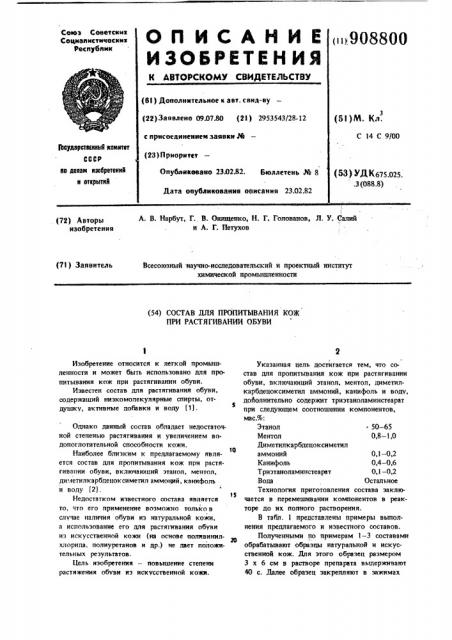

Союз Советскиа

Социапистическия

Республик

ОЛ ИСАНИЕ

ИЗОБРЕТЕН Ия

К АВТОРСНОМУ СВИДЕТЕЛЬСТВУ

<щ908800 (6! ) Дополнительное к авт. свид-ву (22) Заявлено 09.07.80 (2! ) 2953543/28-12 с присоединением заявки М (28)Приоритет (5t)M. Кл.

С 14 С 9/00 (Ьоудорстмииый кокнтвт

СССР ао долом изобретений и открь нй

Опубликовано 23.02 82. Бюллетень М 8

Дата опубликования описания 23.02.82 (53) УД К675.025..3 (088.8) А. В. Нарбут, Г. В. Онищенко, Н. Г. Голованов, Л. У. Салий и А. Г. Петухов (72) Авторы изобретения

Всесоюзный научно-исследовательский и проектный институт химической промышленности (71) Заявитель (54) СОСТАВ ДЛЯ ПРОПИТЬ1ВАНИЯ КОЖ

ПРИ РАСТЯГИВАНИИ ОБУВИ

Изобретение относится к легкой промышленности и может быть использовано для пропитывания кож при растягивании обуви.

Известен состав для растягивания обуви, содержащий низкомолекулярные спирты, отдушку, активные добавки и воду {t{.

Однако данный состав обладает недостаточной степенью растягивания и увеличением водопоглотительной способности кожи, Наиболее близким к предлагаемому явля10 ется состав для пропитывания кож при растягивании обуви, вкпючаю1цни этанол, ментол, ди..летилкарбдецоксиметил аммоций, канифоль и воду (2) .

tS

Недостатком известного состава является то, что его применение возможно только в случае наличия обуви нз натуральной кожи, а использование его для растягивания обуви из искусственной кожи (на основе поливинил20 хпорила, полиуретанов и др.) не дает положительных результатов.

Цель изобретения — повышение степени растяжения обуви из искусственной кожи. с

Указанная цель достигается тем, что состав для пропитывания кож при растягивании обуви, включающий этанол, ментол, диметилкарбдецоксиметил аммоний, канифоль и воду, дойолнительно содержит триэтаноламинстеарат при следующем соотношении компонентов, MBC.%:

Этанол 50 — 65

Ментол 0,8-1,0

Диметилкарбдецоксиметил аммоний 0,1-0,2

Канифоль 0,4 — 0,6

Три этаноламннстеа рат 0,1-0,2

Вода Остальное

Технология приготовления состава заключается в перемешивании компонентов в реакторе до их полного растворения.

В табл. 1 представлены примеры вьтполнения предлагаемого и известного составов.

Полученными по примерам 1 — 3 составами обрабатывают образцы натуральной и искусственной кож. Для этого образец размером

3 х 6 см в растворе препарата выдерживают

40 с. Далее образец закрепляют s зажимах

3 908800 релаксометра ДМЗ-1. К нижней части образца прикрепляют груз весом 4 кг. Образец растягивается в процессе высыхания..Фиксируется максимальное удлинение (мм). За результат испытаний принимается среднее арифметичес-! кое из пяти параллельных: определений.

Результаты проведенных испытаний приведены в табл. 2.

Как видно из табл. 2 образцы искусственной кожи, обработанные предлагаемым составом, повышают степень удлинения в 2 — 3 раза по сравнению с известным.

Таким образом, применение предлагаемого состава позволяет растягивать обувь, изготовленную как из натуральной, так и синтетической кожи.

Таблица 1 е состава, мас.% Ко

l звестгаемого

2 3 ого

Этанол

Ментол

0,1 0,15 0,2 0,1 — 0,2

Канифоль

0,5 0,8 1,0

Триэтаноламинстеарат

48,6 38,3 33,0. Остальное

Вода

Таблица 2

Удлинение испытуемых образцов кожматериалов, мм

Кожа искусственная полиуретановая по ТУ 17—

-21-6-75

Кожа искусственная из поливинилхлорида по ОСТ 17—

-224-73

Натурал я к

Состав

5,8

6,8

6,0

Предлагаемый 1

6,5

7,0

7,2

7,0

7,2

6,5

7,9

2,6

2,0

2,3

7,5

Известный иводу,отлича ющийся тем,что, С целью повышения степени растяжения обуви из искусственной кожи, он дополнительно содержит триэтаноламинстеарат при следующем соотношении компонентов, мас.%:

Дихлорэтилен бис- (диметилкавбдецоксиметил) аммоний

Формула изобретения

Состав для пропитывания кож при растягивании обуви, включающий этанол, ментол,. диметилкарбдецоксиметил аммоний, канифоль

50,0 60,0 65,0 50-65

0,8 0,9 1,0 0,8-1,0

0,4 0,5 0,6 0,4-0,6

Эластокожа (поливинилхлорид, модифицированный каучуком) по ТУ 17 — 21— 22-78

908800

50-65

0,8-1,0

Составитель Т. Панова

Техред А.Ач.Редактор Е. Личинская

Корректор М. Демчик

Заказ 751/28 Тираж 415

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж-35 Раушская наб., д. 4/5

Подписное

Филиал ППП "Патент", r. Ужгород, ул. Проектная, 4

Этанол

Ментол

Диме тилкарбдецокси метил аммоний

Канифоль

Три этаноламинстеарат

Вода

0,1 — 0,2

0,4 — 0,6

0,1 — 0,2

Остальное

Источники информации, принятые во внимание при экспертизе

1. Растяжка кожаной обуви. ТУ б — 15 — 95075.

2. Авторское свидетельство СССР по заяв-. ке Р 2814470/28-12, кл. С 14 С 9 00, 1979 (прототип) .
