Класс 21с, 35в7 № 90883

СССР

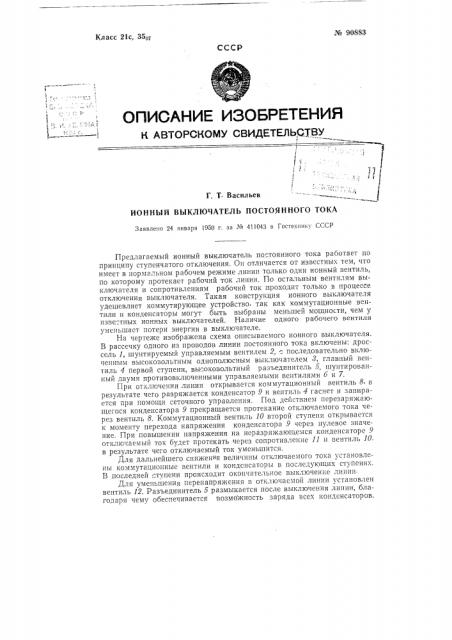

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

J

l с

Г. T. Васильев

ИОННЫЙ ВЫКЛЮЧАТЕЛЬ ПОСТОЯННОГО ТОКА

Заявлено 24 января 1950 г. за № 411043 в Гостехннку СССР

Предлагаемый ионный выключатель по "тоянного тока работает по принципу ступенчатого отключения. Он отличается от известных тем, что имеет в нормальном рабочем режиме линии только один ионный вентиль, по которому протекает рабочий ток линии. По остальным вентилям выключателя и сопротивлениям рабочий ток проходит только в процессе отключения выключателя. Такая конструкция ионного выключателя удешевляет коммутирующее устройство, так как коммутационные вентили и конденсаторы могут быть выбраны меньшей мощности, чем у изве"тных ионных выключателей. Наличие одного рабочего вентиля уменьшает потери энергии в выключателе.

На чертеже изображена схема описываемого ионного выключателя.

В рассечку одного из проводов линии постоянного тока включены: дроссель 1, шунтируемый управляемым вентилем 2, с последовательно включенным высоковольтным однополюсным выключателем 8, главный вентиль 4 первой ступени, вы;"оковольтный разъединитель б, шунтированный двумя противовключенными управляемыми вентилями б и 7.

При откспочении линии открывается коммутационный вентиль 8 в результате чего разряжается конденсатор 9 и вентиль 4 гаснет и запирается при помощи сеточного управления. Под действием перезаряжающегося конденсатора 9 прекращается протекание отключаемого тока через вентиль 8. Коммутационный вентиль 10 второй ступени открывается к моменту перехода напряжения конденсатора 9 через нулевое значение. При повышении напряжения на неразряжающемся конденсаторе 9 отключаемый ток будет протекать через сопротивление I l и вентиль 10. в результате чего отключаемый ток уменьшится.

Для дальнейшего сниження величины отключаемого тока установлены коммутационные вентили и конденсаторы в последующих ступенях.

В последней ступени происходит окончательное выключение липин

Для уменьшения перенапряжения в отключаемой линии установлен вентиль 12. Разъединитель 5 размыкается после выключения линии, благодаря чему обеспечивается возможность заряда всех конденсаторов. № 90883

Для обеспечения возможности АПВ установлены вентили 6 и 7, которые создают условия для безыскрового отключения разъединителя о. Уменьшение перенапряжения в питающей сети может быть достигнуто выполпением сопротивления 11 из нескольких параллельно включенных сопротивлений с управляемыми вентилями, Для удешевления конденсатора 9 и других конденсаторов они могут быть составлены из нескольких конденсаторов, переключаемых при срабатывании выключателя с параллельного соединения на последовательное. Ускорения зарядки коммутирующего конденсатора 9 и конденсаторов в других ступенях может быть достигнуто включением в их зарядную цепь ионных вентилей. С целью предотвращения разрядки конденсаторов всех ступеней, кроме первой, сопрстивление 11 и сопротивления других ступеней могут быть включены после вентиля 10 и соответствующих вентилей в других ступенях.

При малой индуктивности сети схема двухступенчатого выключателя может быть упрощена исключением коммутирующего вентиля 10. При этом конденсатор второй ступени в нормальном режиме может быть разряжен. Для уменьшения количц"тва ступеней выключателя каждая последующая ступень может присоединяться к конденсатору предыдушей ступени, помимо вентиля 8. В случае необходимости двухполюсного или реверсивного выключения, устанавливают два рабочих вентиля, которые могут иметь общие коммутирующие,"тупени для обоих полюсов или направлений.

Предмет изобретения

1. Ионный выключатель постоянного тока, работающий по принципу ступенчатого отключения, о тл и ч а ю шийся тем, что, с целью его удешевления, он имеет только один ионный вентиль, который находится под током при рабочем состоянии линии, а остальные коммутационные ионные вентили включаются только в течение времени, потребного для осуществления процесса выключения.

2, Ионный выключатель по п. 1, отличающийся тем, что для обеспечения возможности АПВ в главной цепи выключателя устанавливается разъединитель, шунтируемый двумя антипараллельными управляемыми вентилями.

3. Применение для, ионного выключателя по п. 1, с целью снижения перенапряжения в линии в процессе отключения, переменного отключающего омического, опротивления.

4. Ионный выключатель по п. 1, отл и ч а ющи и ся тем, что, с целью удешевления выключателя, коммутирующие емкости составлены из нескольких конденсаторов, переключаемых при срабатывании выключателя с параллельного соединения на по"ледовательное

5. Ионный выключатель по п. 1, отличающий ся тем, что, с целью ускорения зарядки коммутирующих конденсаторов, в их зарядную цепь включаются ионные вентили.
