Реферат



№ 90890

Жласс 25b, 6

ССР

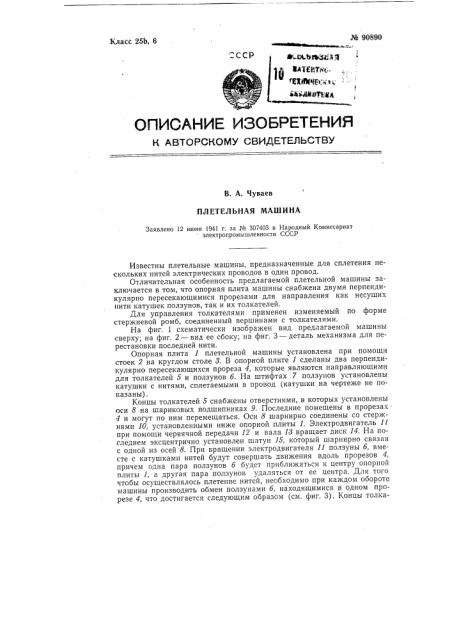

ОПИСАНИЕ ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

В. А. Чуваев

ПЛЕТЕЛЬНАЯ МАШИНА

Заявлено 12 июня 1941 г. за № 307403 в Народный Комиссариат электропромышленности СССР

Известны плетельные машины, предназначенные для сплетения нескольких нитей электрических проводов в один провод.

Отличительная особенность предлагаемой плетельной машины заключается в том, что опорная плита машины снабжена двумя перпендикулярно пересекающимися прорезами для направления как несущих нити катушек ползунов, так и их толкателей.

Для управления толкателями применен изменяемый по форме стержневой ромб, соединенный вершинами с толкателями.

На фиг. 1 схематически изображен вид предлагаемой машины сверху; на фиг. 2 — вид ее сбоку; на фиг. 3 — деталь механизма для перестановки последней нити.

Опорная плита 1 плетельной машины установлена при помощи стоек 2 на круглом столе 8. В опорной плите 1 сделаны два перпендикулярно пересекающихся прореза 4, которые являются направляющими для толкателей 5 и ползунов б. На штифтах 7 ползунов установлены катушки с нитями, сплетаемыми в провод (катушки на чертеже не показаны).

Концы толкателей 5 снабжены отверстиями, в которых установлены оси 8.на шариковых подшипниках 9. Последние помещены в прорезах4 и могут по ним перемещаться. Оси 8 шарнирно соединены со стержнями 10, установленными ниже опорной плиты 1. Электродвигатель 11 при помощи червячной передачи 12 и вала 18 вращает диск 14. На последнем эксцентрично установлен шатун 15, который шарнирно связан с одной из осеи 8. При вращении электродвигателя 11 ползуны б, вместе с катушками нитей будут совершать движения вдоль прорезов 4, причем одна пара ползунов б будет приближаться к центру опорной плиты 1, а другая пара ползунов удаляться от ее центра. Для того чтобы осуществлялось плетение нитей, необходимо при каждом обороте машины производить обмен ползунами б, находящимися в одном прорезе 4, что достигается следующим образом (см. фиг. 3). Концы толкаМ 90890

Фиг г

Фиг 3
