Способ очистки отработанных травильных растворов от меди

Способ очистки отработанных травильных растворов от меди

Иллюстрации

Показать все

Реферат

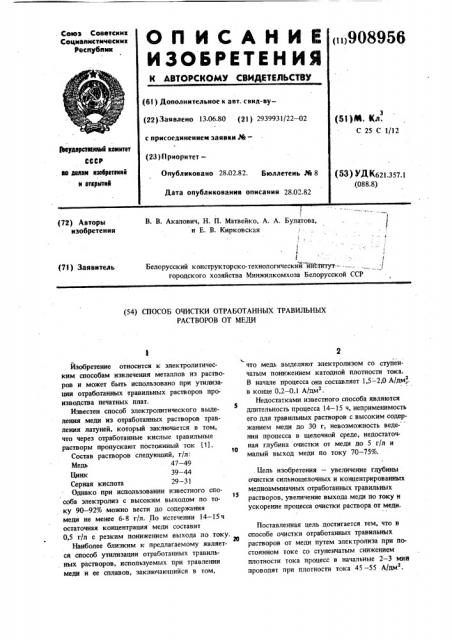

В. В. Акалович, Н. П. Матвейко, А. А. Булатова, и Е, В. Кирковская

{72) Авторы изобретения

1 ! (4

Белорусский конструкторско-технологическим институт--- ....... городского хозяйства Минжилкомхоза Белорусской CCP (7I ) Заявитель (54) СПОСОБ ОЧИСТКИ ОТРАБОТАННЫХ ТРАВИЛЬНЫХ

РАСТВОРОВ ОТ МЕДИ

Йзобретение относится к электролитическим способам извлечения металлов из растворов и может быть использовано при утилизации отработанных травильных растворов производства печатных плат.

Известен способ электролитического выделения меди из отработанных растворов травления латуней, который заключается в том, что через отработанные кислые травильные растворы пропускают постоянный ток (1).

Состав растворов следующий, г/л:

Медь 47-49

Цинк 39-44

Серная кислота 29 — 31

Однако при использовании известного способа электролиз с высоким выходом по току 90 — 92% можно вести до содержания меди не менее 6-8 г/л. По истечении 14 — 15ч остаточная концентрация меди составит

05 г/л с резким понижением выхода по току

Наиболее близким к предлагаемому является способ утилизации отработанных травильных растворов, используемых при травлении меди и ее сплавов, заключаюгцийся в том, что медь выделяют электролизом со ступенчатым понижением катодной плотности тока.

В начале процесса она составляет 1,5 — 2,0 А/дм, в конце 0,2 — 0,1 А/дм .

Недостатками известного способа являются

5 длительность процесса 14 — 15 ч, неприменимость его для травильных растворов с высоким содержанием меди до 30 г, невозможность ведения процесса в щелочной среде, недостаточt0 ная глубина очистки от меди до 5 г/л и малый выход меди по току 70-75%.. Цель изобретения — увеличение глубины очистки сильнощелочных и концентрированных медноаммиачных отработанных травильных

15 растворов, увеличение выхода меди по току м ускорение процесса очистки раствора от меди.

Поставленная цель достигается тем, что в

20 способе очистки отработанных травильных растворов от меди путем электролиза при постоянном токе со ступенчатым снижением плотности тока процесс в начальные 2 — 3 мин проводят при плотности тока 45 -55 А/дм .

908956

Плоти статочное содержание меди, г/л

Опыт

1,5

150

79,5

2,0

150

79,4

15,0

150

7,6,8

150

20,0

78,9

150

45,0

22,2

15,0

45,0

0,5

7,5

15,0

3 . 60

50,0

0,5

15,0

7,5

1,5

50,0

15,0

7,5

0,5

90

15,0

7,5

55,0

П р и м е ч а н и е: В опытах 1 и 2 начальная плотность тока соответствует начальной плотности тока в известном.

Данные табл. 1 показывают, что только N В табл. 2 приведены результаты опытов по электролитической очистке от меди отракратковременное превышение плотности тока в начальный момент дает тре уемый ез буемый резуль- ботанного травильного раствора, при оптимальном режиме: начальной плотности тока

50 А/дм, затем 15 А/дм (вторая ступень), Выбран оптимальный режим, при котором 40 и 7,5 А/дм (третья ступень) и продолжиначальная плотность тока составляет 50 А/дм тельность ступеней соответственн, 8, 2 о 2 58 в течение 2 мин, затем плотность тока сту- 90 мин при общей продолжительности пропенчато снижают до величины 7,5 A/äì . цесса 2,5 ч.

Таблице 2

Режим работы устан

Опыт

99,3 0,44 75,0 2,9

156,3

60-70

60 — 70

60-70

2 — 3

051 550 62

0,48 60,0 0,3

133,8

99,2

2 — 3

3 — 4

181,6

99,6

Электролизу подвергают отработанный травильный раствор производства печатных плат, содержащий, г/л: Си 80: NH4 142,5; рН 8,8;

4 + общее солесодержание 254,2.

Электролиз осуществляют в непроточном электролизере объемом 800 мл. Аноды и катоды графитовые. Электроды располагают плоско-параллельно на расстоянии 1,5 см один or друтого. Медь осаждается иа электродах рыхлым слоем, легко снимается в виде пластин, 5 Результаты опытов по выбору оптимального режима плотности тока в начальной стадии приведены в табл. 1.

Таблица 1

908956

Составитель А. Важина

Техред М.Тенер Корректор Н. Стец

Редактор Н. Ковалева

Тираж 687 Подписное

ВНИИПИ Государственного комитета СССР по делам изобретений и открытий

113035, Москва, Ж вЂ” 35, Раушская наб., д. 4/5

Заказ 767/35

Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4

Приведенные данные табл. 2 показывают, что кратковременное превышение плотности тока в первоначальный момент электролиза и приведенный оптимальный режим дают возможность эффективно вести процесс в силь- % нощелочных отработанных травильных растворах с повышенной концентрацией меди при одновременном увеличении выхода меди по току и ускорении процесса очистки.

ФормУла изобретения

Способ очистки отработанных травильных растворов от меди путем электролиза при постоянном токе со ступенчатым снижением плотноститока, отличающийся тем, что, с целью увеличения глубины очистки сильнощелочных н концентрированных . медноаммиачных растворов, увеличения выхода меди ло току и ускорения процесса очистки, процесс в начальные 2 — 3 мнн проводят при плотности тока 45-55 А/дм .

Источники информации, принятые во внимание при экспертизе

1. Гопиус А. Е. и Постников Г. С. Травление латуней и метод регенерации травильных растворов. М.„1962, с. 60.

2. Кац N. А. и др. Научные труды института Гипроцветметобработка. Вып. 52, М., "Металлургия", 1977, с. 51.
