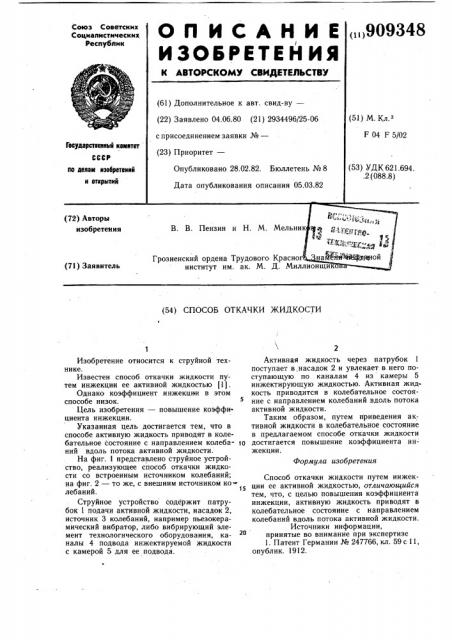

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 04.06.80 (21) 2934496/25-06 с присоединением- заявки №вЂ” (23) Приоритет— (51) М. Кл.з

F 04 F 5/02

Гасударственный кемнтет

СССР (53) УДК 621.694..2 (088.8) Опубликовано 28.02.82. Бюллетень № 8

Дата опубликования описания 05.03.82 о денем нзебретеннй н еткрыткй (72) Авторы изобретения

В. В. Пензии и Н. М. Мельник

Грозненский ордена Трудового Красног найЫЙЧ@фущ ой институт им. ак. М. Д. Миллионщик (71) Заявитель (54) СПОСОБ ОТКАЧКИ ЖИДКОСТИ

Формула изобретения

Изобретение относится к струйной технике.

Известен способ откачки жидкости пу тем инжекции ее активной жидкостью (1).

Однако коэффициент инжекции в этом способе низок. 5

Цель изобретения — повышение коэффициента инжекции.

Указанная цель достигается тем, что в способе активную жидкость приводят в колебательное состояние с направлением колеба- 1р ний вдоль потока активной жидкости.

На фиг. 1 представлено струйное устройство, реализующее способ откачки жидкости со встроенным источником колебаний; на фиг. 2 — то же, с внешним источником колебаний.

Струйное устройство содержит патрубок 1 подачи активной жидкости, насадок 2, источник 3 колебаний, например пьезокерамический вибратор, либо вибрирующий элемент технологического оборудования, каналы 4 подвода инжектируемой жидкости с камерой 5 для ее подвода.

Активная жидкость через патрубок 1 поступает в насадок 2 и увлекает в него поступающую по каналам 4 из камеры 5 инжектирующую жидкостью. Активная жидкость приводится в колебательное состояние с направлением колебаний вдоль потока активной жидкости.

Таким образом, путем приведения активной жидкости в колебательное состояние в предлагаемом способе откачки жидкости достигается повышение коэффициента инжекции.

Способ откачки жидкости путем инжекции ее активной жидкостью, отличающийся тем, что, с целью повышения коэффициента инжекцин, активную жидкость приводят в колебательное состояние с направлением колебаний вдоль потока активной жидкости.

Источники информации, принятые во внимание при экспертизе

1. Патент Германии № 247766, кл. 59 с 11, опублик. 1912.

909348

Редактор М. Лысогорова

Заказ 855 66

Составитель С. Ковбаса

Техред А. Бойкас . Корректор Ю. Макаренко

Тираж 671 Подписное

ВНИИПИ Государственного комитета СССР по делам -иэобретеннй и открытий

113035, Москва, )K — 35, Раушская наб., д. 4/5 филиал ППП «Патент», г. Ужгород, ул. Проектная, 4
