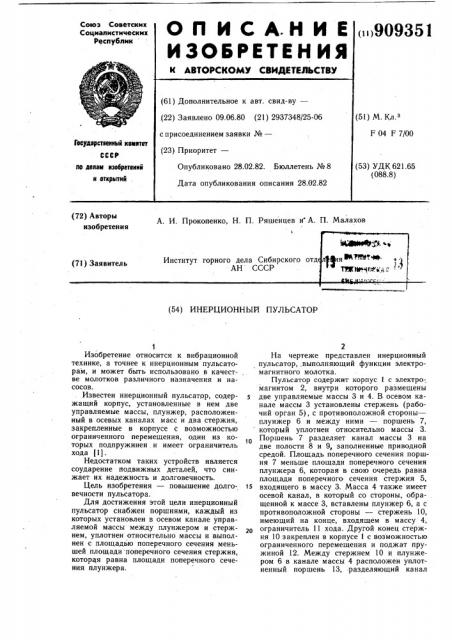

Союз Советских

Социалистических

Республик

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свид-ву— (22) Заявлено 09.06.80 (21) 2937348/25-06 с присоединением заявки №вЂ” (23) Приоритет— (51) М. Кл.э

F 04 F 7/00

Гесударстнеллмй кемлтет

СССР (53) УДК 621.65 (088.8) Опубликовано 28.02.82. Бюллетень № 8

Дата опубликования описания 28.02.82

l3o делам кзейретеннй и еткрмтий . (72) Авторы изобретения

А. И. Прокопенко, Н. П. Ряшенцев и А. П. Малахов (54) ИНЕРЦИОННЫЙ ПУЛЬСАТОР

Изобретение относится к вибрационной технике, а точнее к инерционным пульсаторам, и может быть использовано в качестве молотков различного назначения и насосов.

Известен инерционный пульсатор, содержащий корпус, установленные в нем две управляемые массы, плунжер, расположенный в осевых каналах масс и два стержня, закрепленные в корпусе с возможностью ограниченного перемещения, один из которых подпружинен и имеет ограничитель хода (1) .

Недостатком таких устройств является соударение подвижных деталей, что снижает их надежность и долговечность.

Цель изобретения — повышение долговечности пульсатора.

Для достижения этой цели инерционный пульсатор снабжен поршнями, каждый из которых установлен в осевом канале управляемой массы между плунжером и стержнем, уплотнен относительно массы и выпол-! нен с площадью поперечного сечения меньшей площади поперечного сечения стержня, которая равна площади поперечного сечения плунжера.

На чертеже представлен инерционный пульсатор,,выполняющий функции электромагнитного молотка.

Пульсатор содержит корпус 1 с электромагнитом 2, внутри которого размещены две управляемые массы 3 и 4. В осевом канале массы 3 установлены стержень (рабочий орган 5), с противоположной стороны— плунжер 6 и между ними — поршень 7, который уплотнен относительно массы 3.

Поршень 7 разделяет канал массы 3 на две полости 8 и 9, заполненные приводной средой. Площадь поперечного сечения поршня 7 меньше площади поперечного сечения плунжера 6, которая в свою очередь равна площади поперечного сечения стержня 5, входящего в массу 3. Масса 4 также имеет осевой канал, в который со стороны, обра- . щенной к массе 3, вставлены плунжер 6, а с противоположной стороны — стержень 10, имеющий на конце, входящем в массу 4, ограничитель 11 хода. Другой конец стержня 10 закреплен в корпусе 1 с возможностью ограниченного перемещения и поджат пружиной 12. Между стержнем 10 и плунжером 6 в канале массы 4 расположен уплотненный поршень 13, разделяющий канал

3 массы 4 на две полости 14 и 15. Полости 14 и 15 заполнены приводной средой. Площади поперечных сечений плунжера 6 и ограничителя 11 хода равны. Площадь поперечного сечения поршня 13 меньше площади поперечного сечения ограничителя 11. Для удержания масс 3 и 4 в исходном положении между ними установлена пружина 16.

В подвижной массе 3 отверстие 17 предназначено для устранения разряжения в полости 9 при рабочем ходе стержня 5.

Пульсатор работает следующим образом.

При подаче тока на электромагнит 2 обе массы 3 и 4 начинают двигаться навстречу друг другу, при этом плунжер 6 остается неподвижным. Вследствие несжимаемости приводной среды, заключенной в каналах масс 3 и 4, поршни 7 и 13 перемещаются в сторону стержней 5 и 10 соответственно. Когда поршень 13 упирается в стержень 10, а ограничитель 11 хода — в буртик массы 4 (ход поршня 13 и ход буртика массы 4 до ограничителя 11 равны), в полости 15 при некотором дальнейшем перемещении массы 4 резко возрастает давление приводной среды. Плунжер 6 передает давление в полость 8. Одновременно поршень

7 упрется в стержень 5 и в полости 8 также резко повышается давление. Таким образом, кинетическая энергия масс 3 и 4 переходит в потенциальную энергию приводной среды в полости 8. Под действием давления поршень 7 вместе со стержнем 5 перемещается на величину, которая обусловлена зв совершенной полезной работой. Вместе с этим перемещению подвергается также относительно неподвижная система: стержень

10, поршень 13 и плунжер 6. Пружина 12

4 предназначена для компенсации движения стержня 10.

После отключения питания электромагнита 2 холостой ход масс 3 и 4 осуществляется под действием возвратной пружины 16.

Использование поршней 7 и 13, установленных между плунжером 6 и стержнями

5 и 10 в каналах масс 3 и 4, заполненных приводной средой, позволяет исключить соударение металлических частей, что приводит к повышению долговечности работы пульсатора.

Формула изобретения

Инерционный пульсатор, содержащий корпус, установленные в нем две управляемые массы, плунжер, расположенный в осевых каналах масс и два стержня, закрепленные в корпусе с возможностью ограниченного перемещения, один из которых подпружинен и имеет ограничитель хода, отличаюшийся тем, что, с целью повышения долговечности, пульсатор снабжен поршнями, каждый из которых установлен в осевом канале управляемой массы между плунжером и стержнем, уплотнен относительно массы и выполнен с площадью поперечного сечения меньшей площади поперечного сечения стержня, которая равна площади поперечного сечения плунжера.

Источники информации; принятые во внимание при экспертизе

1. Авторское свидетельство СССР по заявке Юю 2838370/25-06, кл. F 15 В 21/12, 13. 1 1.79.
