Реферат

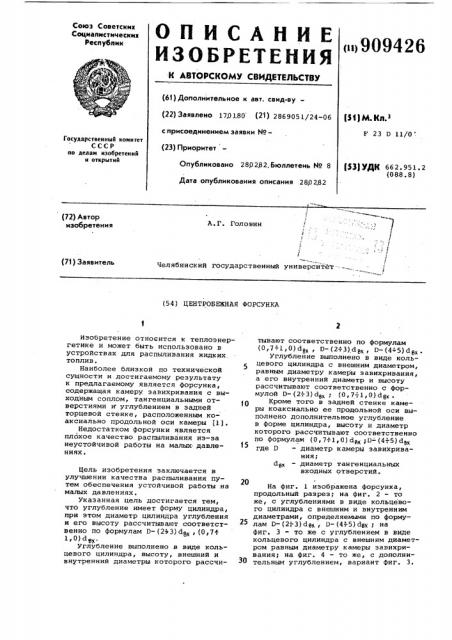

ОПHCAnHE

ИЗОБРЕТЕНИЯ

К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ

Союз Советскик

Соцмалнстмческик

Республик

«»909426 (61) Дополнительное к авт. сеид-ву— (22) Заявлено 17.0 1.80 (21) 2869051/24-06 с присоединением заявки ¹(23) Приоритет

Опубликовано 280282,бюллетень ¹ 8

Дата опубликования описания 280282

1И)М. Кл.

F 23 D 11/О

Государственный комитет

СССР по делам изобретений и открытий (53) УДК 662. 951. 2 (088. 8) р. ° (f

Челябинский государственный университет---. - / (72) Автор изобретения

A. Г. Головин (71) Заявитель (54) ЦЕНТРОБЕЖНАЯ ФОРСУНКА

Изобретение относится к теплоэнергетике и может быть использовано в устройствах для распыливания жидких. топлив.

Наиболее близкой по технической сущности и достигаемому результату к предлагаемому является форсунка, содержащая камеру завихривания с выходным соплом, тангенциальными отверстиями и углублением в задней торцевой стенке, расположенным коаксиально продольной оси камеры (1).

Недостатком форсунки является плохое качество распыливания из-за неустоЙчивой работы на малых давлениях.

Цель изобретения заключается в улучшении качества распыливания путем обеспечения устойчивой работы на малых давлениях.

Укаэанная цель достигается тем, что углубление имеет форму цилиндра, при этом диаметр цилиндра углубления и его высоту рассчитывают соответственно по формулам D-(2.) 3)сукк,(0,7

1 0) сйвк.

Углубление выполнено в виде кольцевого цилиндра, высоту, внешний и внутренний диаметры которого рассчитывают соответственно по формулам (0,7=1,0) с)Вх ° О (2+3).d8x i D (4 5) d&a °

Углубление выполнено в виде кольцевого цилиндра с внешним диаметром, равным диаметру камеры завихривания, а его внутренний диаметр и высоту рассчитывают соответственно с формулой D- (2- . 3) d«, (0, 7-; 1, О) d бр< .

Кроме того в задней стенке камеры коаксиально ее продольной оси выполнено дополнительное углубление в форме цилиндра, высоту и диаметр которого рассчитывают соответственно по формулам (0,7+1,0) d>«D- (4-:5) ds где D — диаметр камеры завихриванияу дак — диаметр тангенциальных входных отверстий.

На фиг. 1 изображена форсунка, продольный разрез; на фиг. 2 - то же, с углублениями в виде кольцевого цилиндра с внешним и внутренним диаметрами, определяемыми по формулам D- (2&3) dye, D- (4-;5) ЙВК у на фиг. 3 - то же с углублением в виде кольцевого цилиндра с внешним диаметром равным диаметру камеры завихривания; на фиг. 4 — то же, с дополнительным углублением, вариант фиг. 3, 909426

Формула изобретения

1. Центробежная форсунка, содержащая камеру эавихривания с выходным соплом, тангенциальными входными отверстиями и углублением в задней торцевой стенке,- расположенным ко- 30 аксиально продольной оси камеры, отличающаяся тем, что, с целью улучшения качества распыливания путем обеспечения устойчивой работы на малых давлениях, углубление имеет форму цилиндра.

Центробежная форсунка содержит камеру эавихривания 1 с выходным соплом 2, тангенциальными входными отверстиями 3 и углублением 4 в задней торцевой стенке, расположенной коаксиально продольной оси камеры, 5 причем углубление имеет форму цилиндра. Кроме того углубление 4 может иметь форму кольцевого цилиндра (фиг. 2 и фиг. 3) или форму кольцевого цилиндра с дополнительным углуб-)0 лением в форме цилиндра.

При работе форсунки через тан=енциальные входные отверстия 3 топливо подается в камеру эавихривания 1, где образуется тороидальный вихрь, который пережимает входные отверстия 3, приводя к пульсациям расхода к снижению качества распыливания ° Цилиндрические углубления 4 в задней торцевой стенке камеры снижают пульсации, особенно при выполнении их с указанными выше размерами.

2, Форсунка по и. 1, о т л и ч аю щ а я с я тем, что диаметр цилиндра углубления и его высоту рассчитывают соответственно по формулам D- (2-:3) с1вх, (О, 7-;1,0) с1Вх °

3. ч>орсунка по и. 1, о т л и ч а ю щ а я с я тем, что углубление выполненс в виде кольцевого цилиндра, высоту внешний и внутренний

>диаметры которого рассчитывают соответственно по формулам (0 к 7 1,0) с1вх ю D (2 3) с)ВХ )+ (4 5) с1В»

4. Форсунка по и. 1, о т л и ч аю щ а я с я тем, что углубление выполнено в виде кольцевого цилиндра с внешним диаметром, равным диаметру камеры э.вихривания, а его внутренний диаметр и высоту рассчитывают соответственно по формулам

D (2-:3) dex i (Oi 7-:1,0) deX

5. Форсунка по п. 1 и 4, о т л ич а ю щ а я с я тем, что в задней торцевой стенке камеры коаксиально ее продольной оси выполнено дополнительное углубление в форме цилиндра, высоту и диаметр которого рассчитывают соответственно по формулам (0,7-:1,0) с1ВХ, D (4+5) dSV где D — диаметр камеры эавихривания;

d — диаметр тангенциальных

Вх входных отверстий.

Источники информации, принятые во внимание при экспертизе

1. Авторское свидетельство СССР

9 663965, кл. F 23 D 11/04, 1974.
